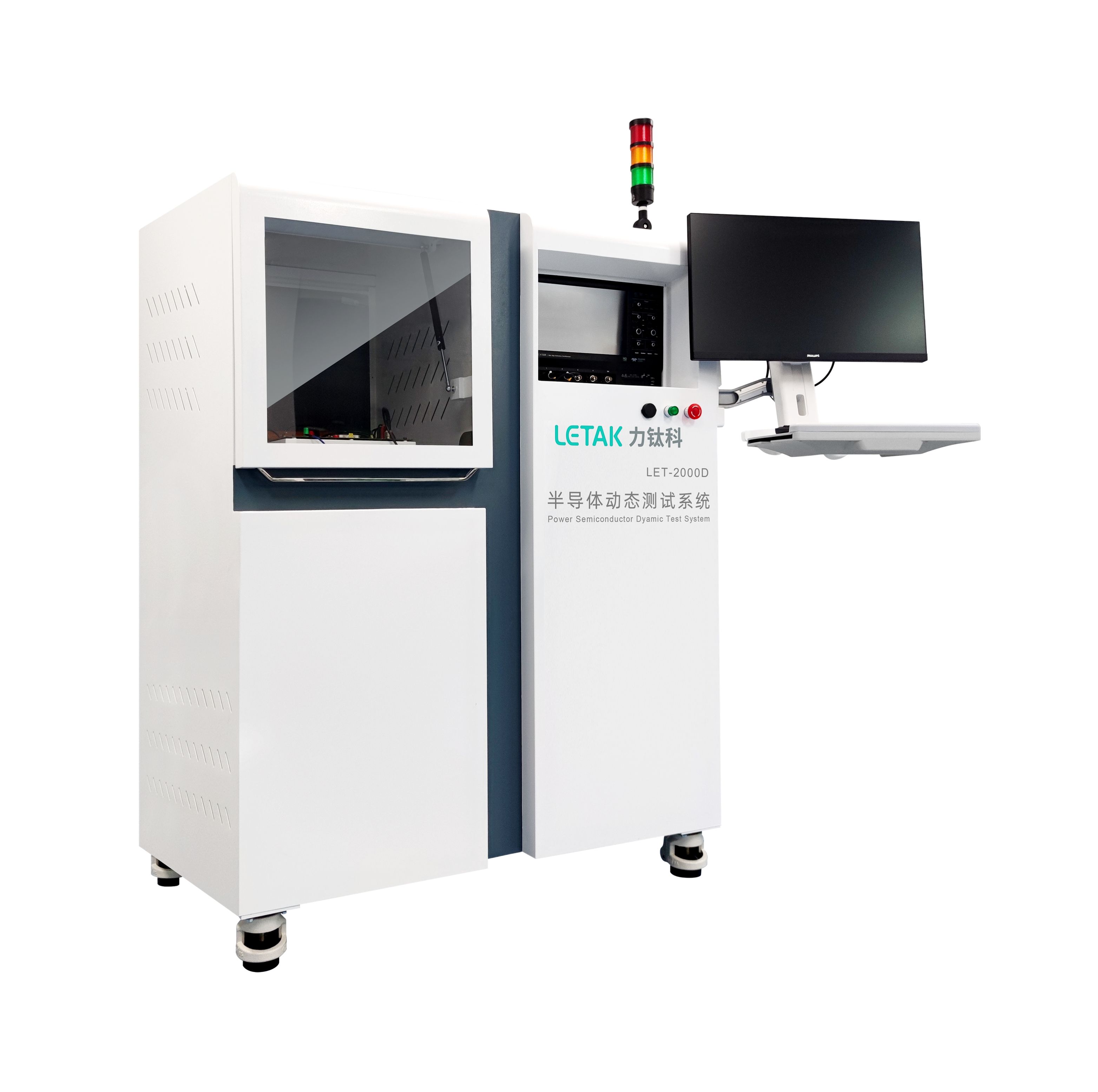

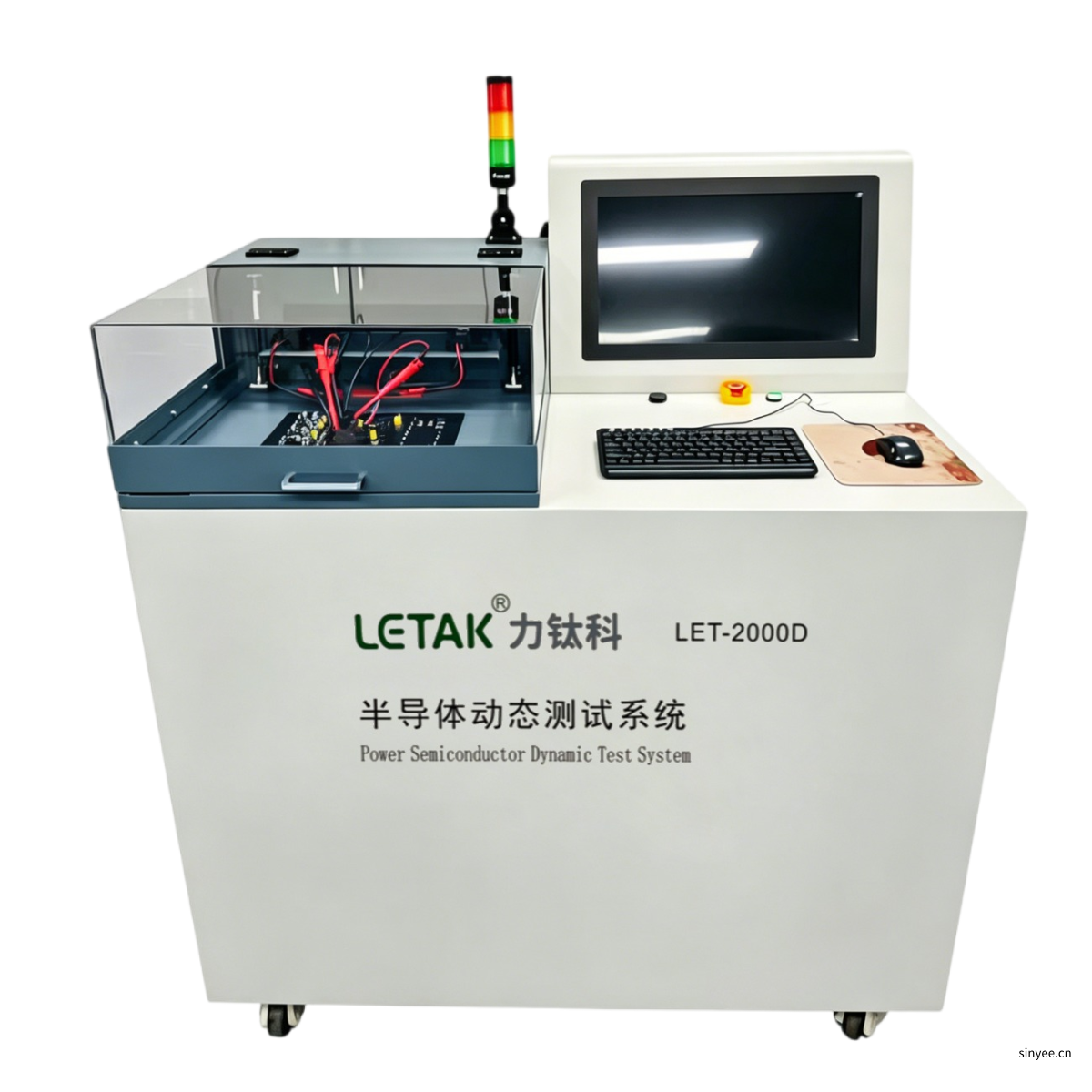

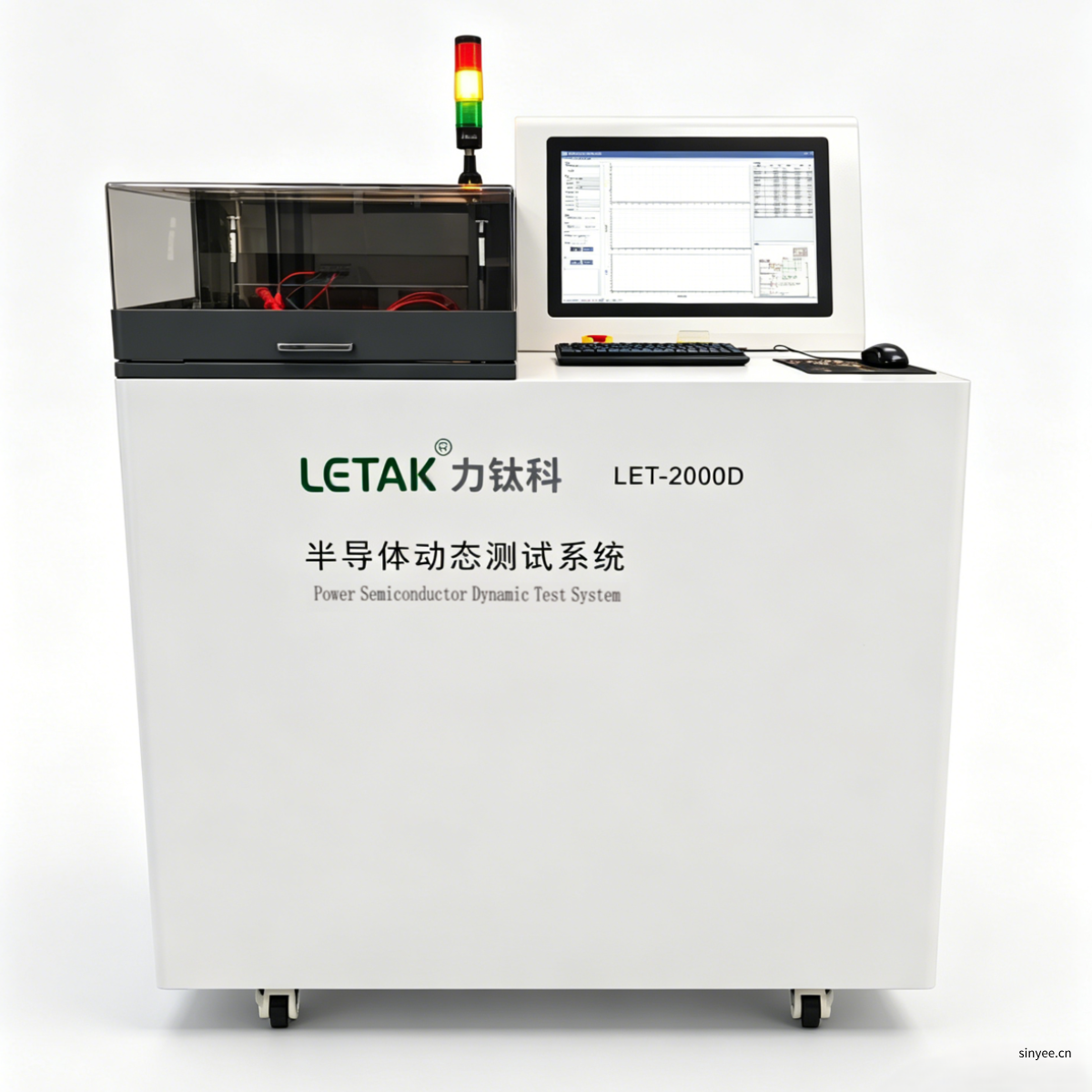

系統概述
LET-2000D系列是力鈦科公司結合Lecroy的產品特點和優勢開發出的滿足IEC60747-8/9、JESD2標準的半導體動態參數分析系統。旨在幫助工程師解決器件驗證、器件參數評估、驅動設計、PCB設計等需要半導體動態參數的場景所遇到的困難。特別對于第三代半導體的測試， LET2000D有著較高的系統帶寬和測試精度，可以有效準確的測量出實 際的器件參數。

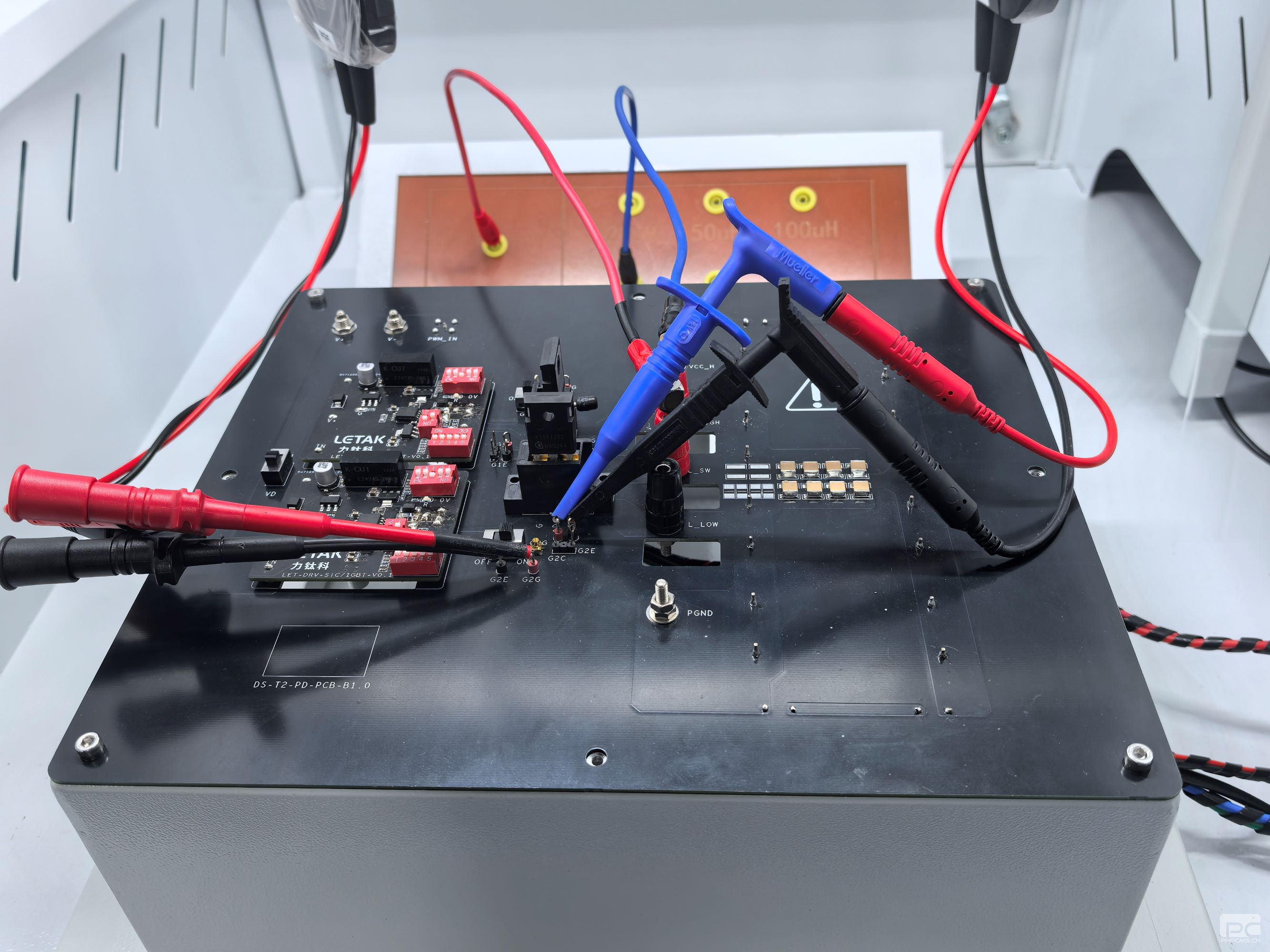

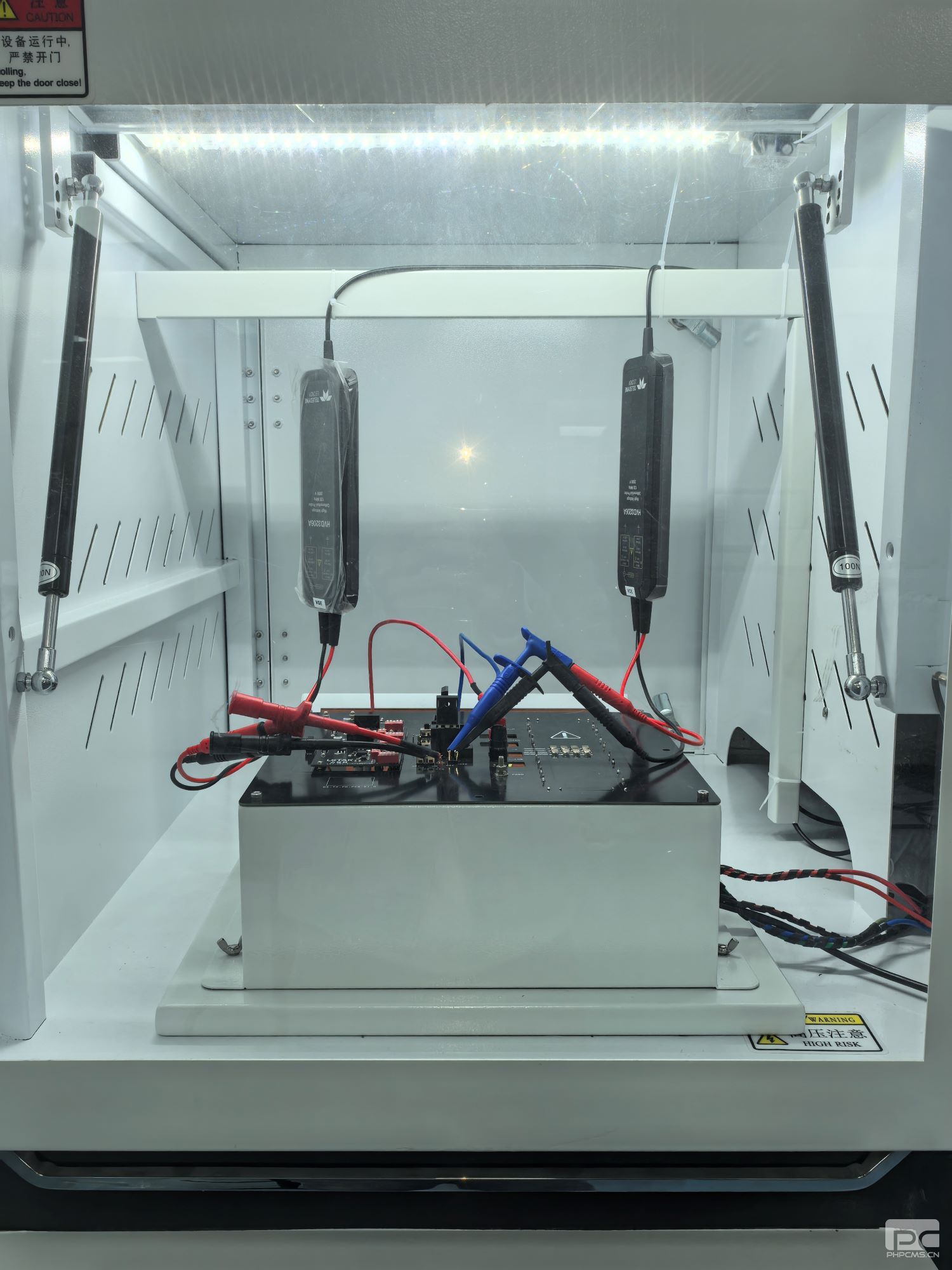

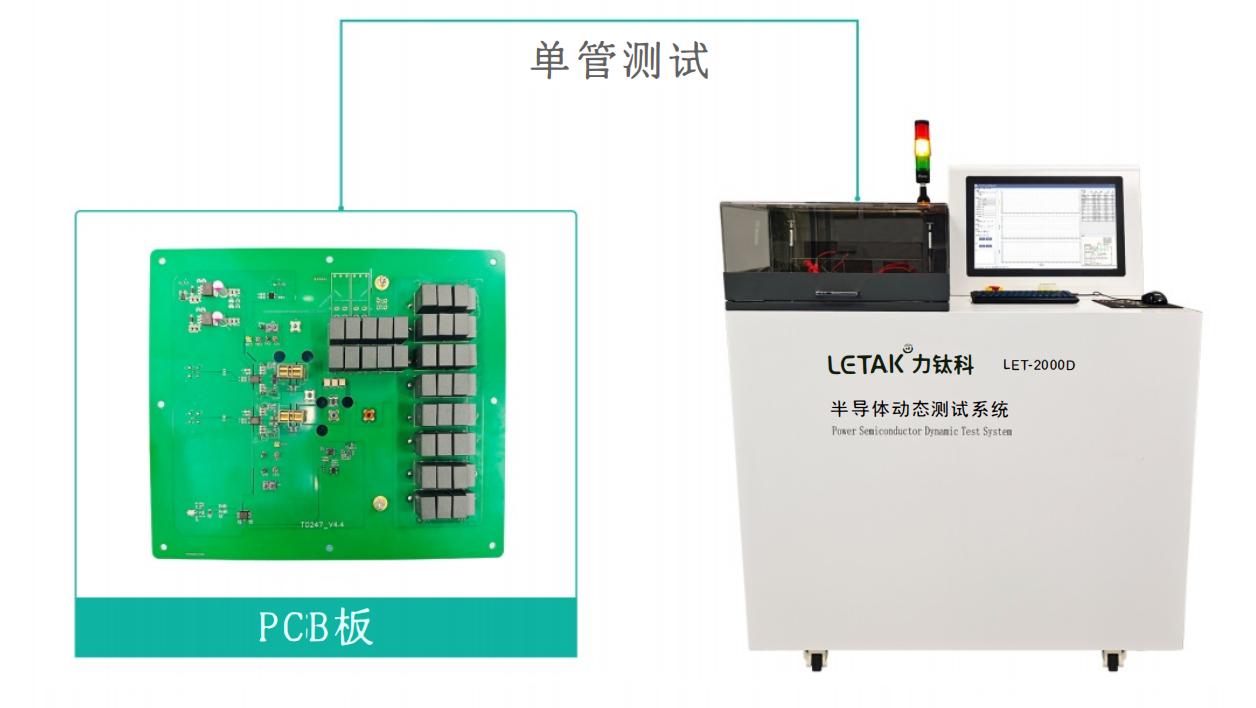

系統組成
(1)力鈦科動態參數分析儀，主要包括PC、示波器、低壓源、高壓直流源、探頭以及相關測試配件等構成。
(2)LET-2000半導體測試系統采用12bit示波器，可正確反應波形細節和參數的準確計算，且具備高帶寬的電壓和電流探測特點，能滿足SiC/GaN的測量要求，同時可以滿足上/下管測試要求，可避免頻繁連接探頭。該系統測量參數齊全，且支持多種器件類型。

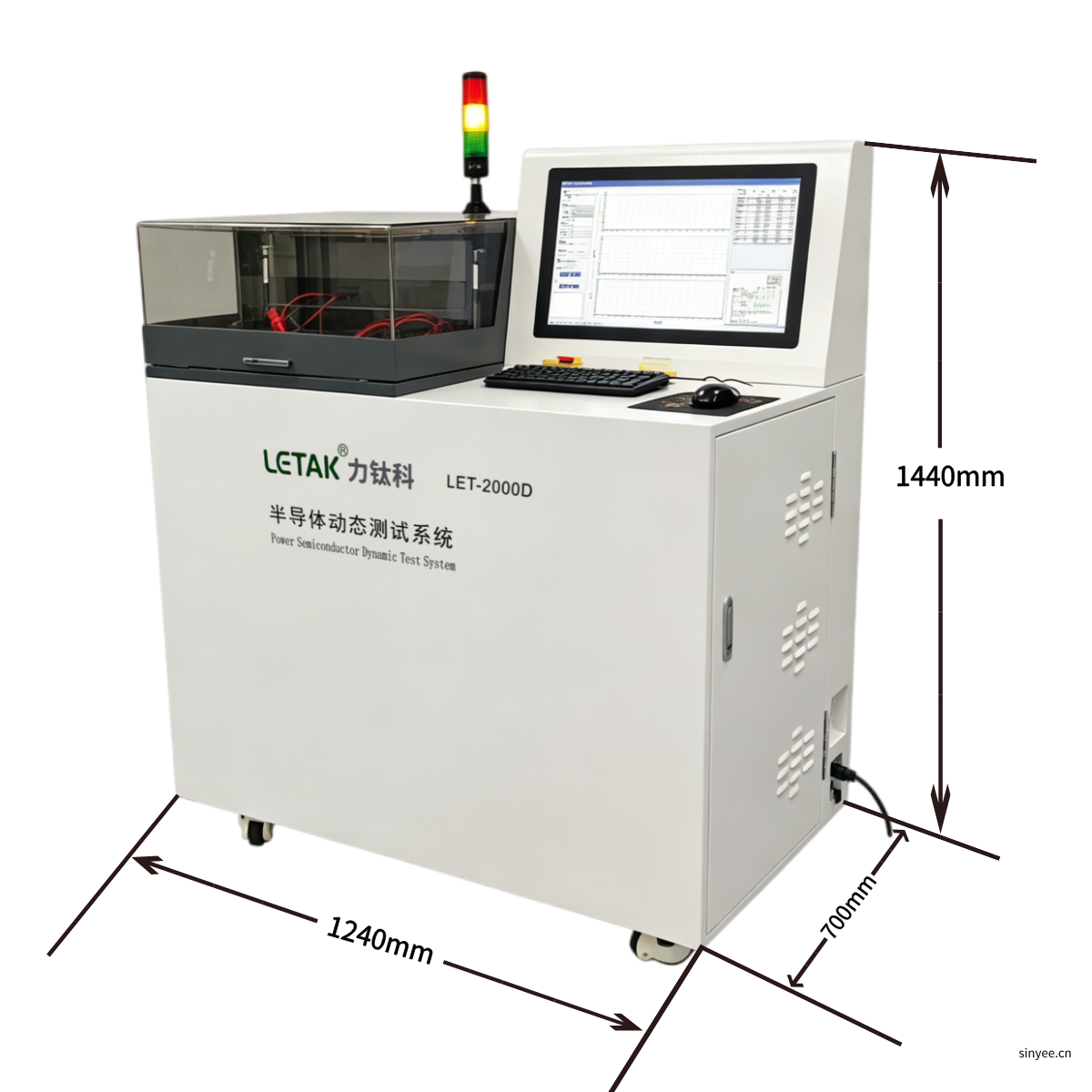

系統參數
采集帶寬 | 500MHz/1GHz |
采樣率 | 10 GSa/s |
母線電壓 | 5-2000V，可選4000、6000V，±0.2%最大量程 |
電壓測量 | 標配最大2000V，精度2%量程 |
電流測量 | 標配300A，精度±2% |
短路電流 | 2000A-10000A |
驅動電壓 | ±24V |
測量參數 | Vce/Vds,Ic/Id,Vgs/Vge,toff, td(off), tf(Ic),Eoff, Ton, td(on), tr(Ic), Eon, dI/dt, dv/dt, Err, Qrr, trr, Irr 等 |
測量項目 | 開關參數、短路參數、反向恢復參數、雪崩能量測試等 |
測量器件 | 單管/模塊、MOSFET、IGBT、FWD、SiC、GaN |
脈寬 | 20ns~1000us |
脈沖數 | 單脈沖、2-5脈沖 |
測量標準 | IEC60747-8 and IEC60747-9、 JEDEC JEP173 |
采集系統的主要工具
主要特點
● 帶寬500MHz、1GHz
● 最佳系統精度 1.5%

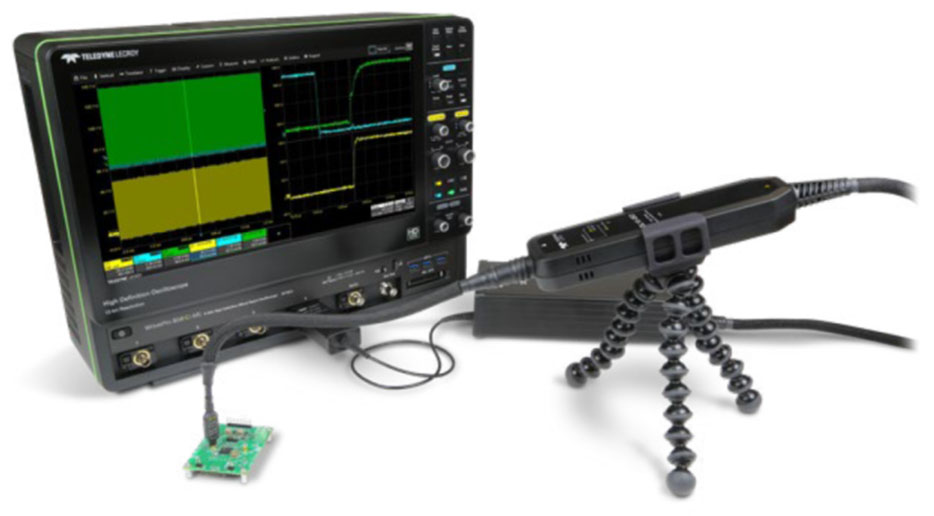

● 高達 160dB CMRR光隔離探頭
● 12位示波器的精密增益校準保證最佳的結果
LET-2000D的應用
? 功率半導體的來料檢驗
? 功率半導體的動態參數驗證
? 實驗室的器件評估
? 實驗室的驅動設計改善
? 實驗室的PCB設計評估
? 功率半導體的生產檢驗和篩選
優勢
動態參數測試系統硬件優勢
■ 采用全球最先發布的12 bit 示波器：正確反映波形的細節，并準確計算出參數 |
■ 采用全球首先發布的光隔離、高CMRR探頭系統，解決SIC/GAN的 測試難點 |
■ 高帶寬的電壓和電流探測，彌補一般系統對SIC/GAN的測量要求 |
■ 可以滿足上/下管測試，避免頻繁連接探頭 |
■ 電壓覆蓋范圍寬、并可以再次擴展 |
■ 器件驅動設計支持SIC/GAN器件 |
■ 系統帶寬：>400MHz |
■ 系統可根據客戶需求定制 |
動態參數測試系統軟件特點
■ 測量參數齊全：開關參數、短路參數、反向恢復參數、雪崩測試 |
■ 支持器件類型多：單管/模塊、MOSFET、IGBT、FWD、GTR … |
■ 測試方式：單脈沖、多脈沖 |
■ 離線數據分析：既可以在線測量，也可以記錄數據離線分析 |
■ 可靈活設置測試項目 |
■ 軟件具有較強的擴展能力 |
■ 測量項目及器件支持?jǐn)U展 |

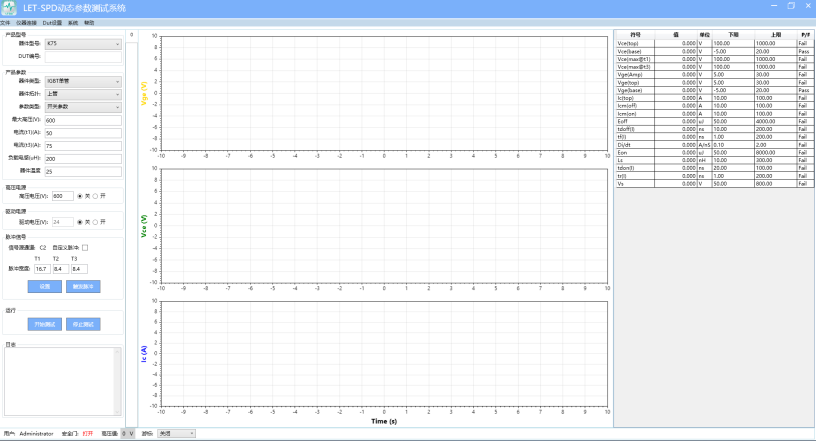

軟件界面
軟件特點：直觀易用、視覺統一、反饋及時、操作高校
測量功能

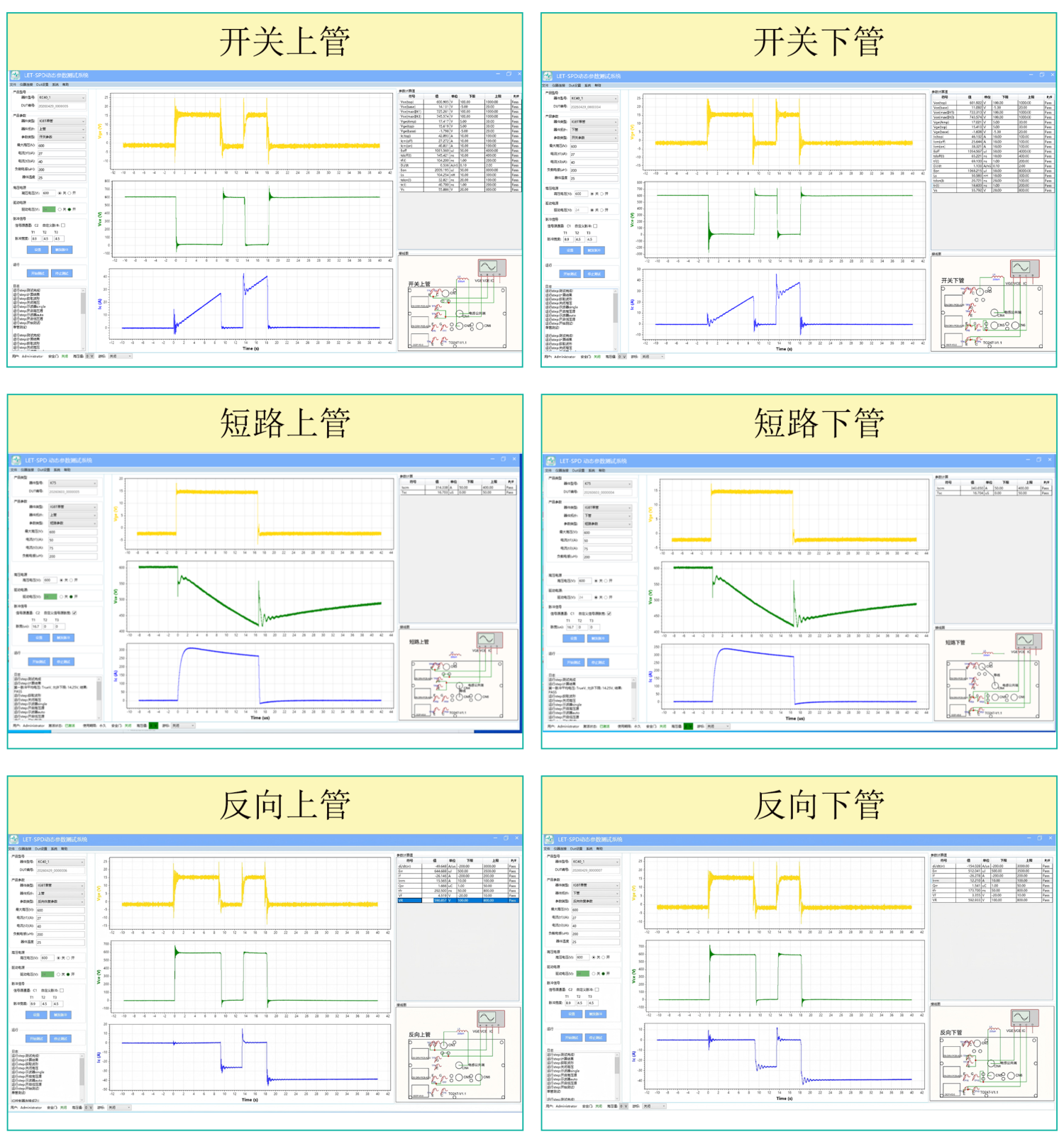

LET-2000D軟件測量開關參數、反向恢復參數、短路參數的上下管圖示。

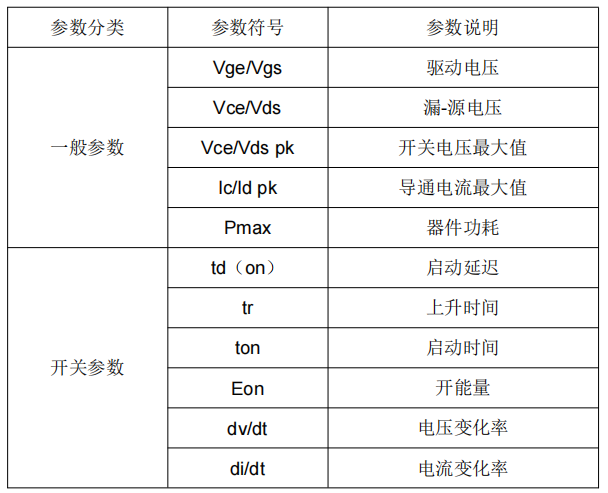

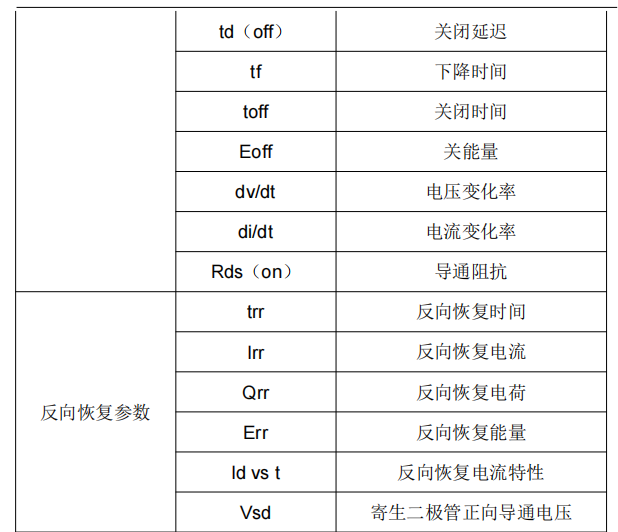

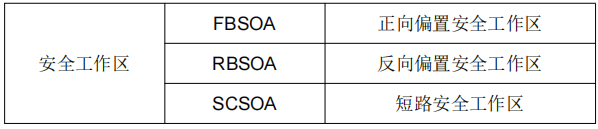

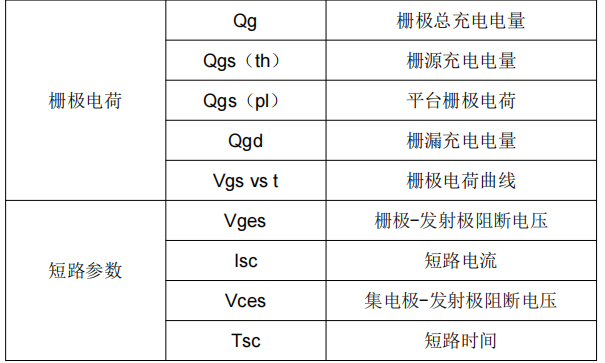

測試項目
參數分類 | 參數符號 | 參數說明 |
一般參數 | Vge/Vgs | 驅動電壓 |
Vce/Vds | 漏-源電壓 | |
Vce/Vds pk | 開關電壓最大值 | |
Ic/Id pk | 導通電流最大值 | |
開關參數 | td(on) | 啟動延遲 |
Tr | 上升時間 | |
Ton | 啟動時間 | |
Eon | 開能量 | |
td(off) | 關閉延遲 | |
Tf | 下降時間 | |
Toff | 關閉時間 | |
Eoff | 關能量 | |
dv/dt | 電壓變化率 | |
di/dt | 電流變化率 | |
反向恢復參數 | Trr | 反向恢復時間 |
Irr | 反向恢復電流 | |
Qrr | 反向恢復電荷 | |
Err | 反向恢復能量 | |
Id vs t | 反向恢復電流特性 | |
Vsd | 寄生二極管正向?qū)妷?/span> | |
短路參數(選件) | di/dt | 電流變化率 |
Tsc | 短路時間 | |
Iscm | 短路飽和電流 | |
Esc | 短路能量 | |
Psc | 短路功率 | |
雪崩能量測試(選件 | EAS | 單脈沖雪崩能量 |
Vav | 雪崩電壓 | |
Tav | 脈沖時間 |
訂購
LET-2000D系列訂購信息>>>
| 型號 | 測試芯片種類 | 采集帶寬 | 最大電壓電流 |
LET2054D | 單管 | 500MHz | 2000V、300A |
| LET2054DM | 模塊 | 500MHz | 2000V、300A |
| LET2104D | 單管 | 1GHz | 2000V、300A |
| LET2104DM | 模塊 | 1GHz | 2000V、300A |
LET-2000D系列訂購信息>>>
| 型號 | 說明 |
| LET-SCD | 短路測試功能，含驅動板 |
| LET-QGD | 柵極電荷測試功能，含驅動板 |
| LET-EAS | 雪崩能量測試功能，含驅動板 |
| LET-TEMP | 器件溫度特性 |
| LET-GISO | GAN光隔離探測，含驅動板 |
| LET-HV40 | 電壓4000V，含驅動母板、探測系統 |
| LET-HV60 | 電壓6000V，含驅動母板、探測系統 |
| LET-HC06 | 最大電流600A，含驅動母板、探測系統 |
| LET-HC12 | 最大電流1200A，含驅動母板、探測系統 |
| LET-HC30 | 最大電流3000A，含驅動母板、探測系統 |
| LET-M34 | 34mm模塊支持，含驅動板 |
| LET-M62 | 62mm模塊支持，含驅動板 |
| LET-1B | EasyPack 1B模塊支持，含驅動板 |
| LET-2B | EasyPack 2B模塊支持，含驅動板 |
| LET-P1M3 | EconoPIM3 模塊支持，含驅動板 |
