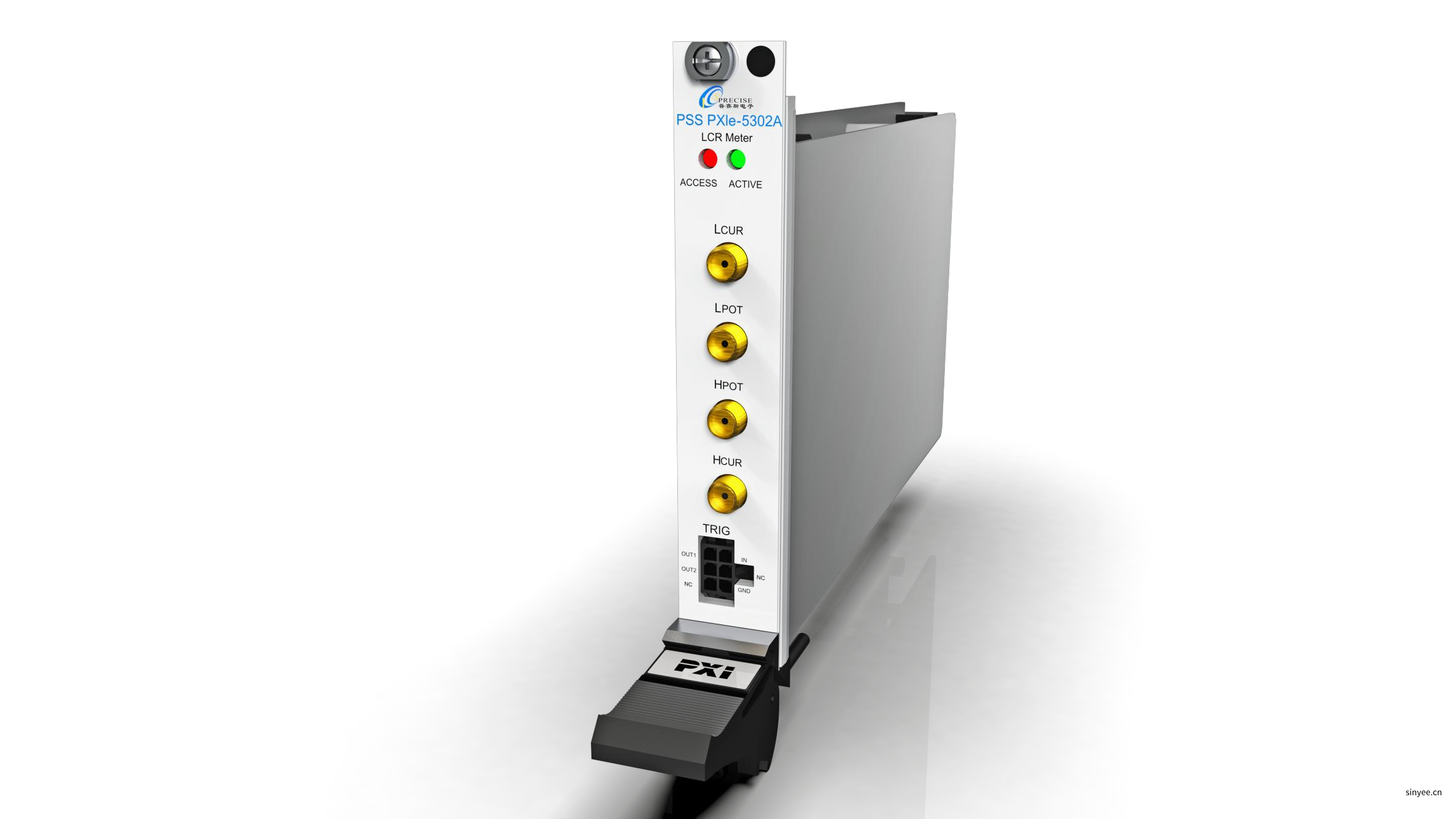

PXIe-5302A數字電橋
型號：PXIe-5302A
PSS PXIe-5302A 是一款基于 PXIe 接口的高性能數字電橋，主要用于無源、光電子、半導體等器件或材料的電感值(L)、 電容量(C)以及直流
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
PSS PXIe-5302A 是一款基于 PXIe 接口的高性能數字電橋，主要用于無源、光電子、半導體等器件或材料的電感值(L)、 電容量(C)以及直流電阻(R)的測量。本產品支持標準 SCPI 指令集，支持標準 PXIe 機箱，可快速集成到 PXIe 測試系統中，提高 系統測試效率。
應用范圍
■ 無源元件阻抗分析
■ 半導體元件寄生參數分析
■ 介電、磁性、復合等材料分析
■ 光電器件阻抗分析
■ 醫療設備傳感器測試
產品特性
■ 100ms中速模式可達0.05%基本精度
■ 支持外部同步觸發輸入及輸出
■ 內置40V直流偏壓源
■ 支持頻率掃描、偏置電壓掃描
■ 支持開路、短路校準 支持標準的SCPI指令集
技術指標
| 規格類型 | 規格名稱 | 規格指標 |
| 基本信息 | 電源電壓 | 12VDC |
| 電源功率 | 20W | |
| 輸出接口 | SMA x 4 | |
| Trigger Out | X2，3.3V TTL | |
| Trigger In | X1，3.3V TTL | |
| PXIe背板觸發 | TRIG BUS | |
| 通信接口 | Gen2.0 x 2 | |
| 工作環境溫度 | 23±5℃ | |
| 存儲溫度 | 0~40℃ | |
| 質保期 | 1年 | |
| 性能指標 | AC 測試頻率范圍 | 10kHz ~ 2MHz |
| AC 輸出電壓范圍 | 10mVrms ~ 2Vrms | |
| AC 信號測量范圍 | 10mVrms ~ 2Vrms | |
| DC 偏置電壓 | V ~ ±40V | |
| 基本精度 | ±0.05% rdg | |
| 測試參數 | Cp-D,Cp-Q,Cp-G,Cp-Rp;Cs-D,Cs-Q,Cs-Rs, R-X, Z-θd, Z-θ r; G-B, Y-θd;Y-θr | |
| 等效電路模型 | 支持串聯和并聯模型 | |
| 測量時間 | 快速:10ms, 中速 100ms， 慢速 400ms | |
| 測量平均次數 | 1 ~ 255 次 | |
| 電壓監測 | 支持 | |
| 電流監測 | 支持 | |
| 掃描模式 | 頻率掃描，開路電壓掃描，直流偏置電壓掃描 | |
| 通信協議 | SCPI 指令 |
