MagnaDC 麥格納程控直流電源 MT 系列大規模高性能直流電源
型號：MagnaDC MT 系列
MagnaDC MT系列以150 kW至3 MW+的功率覆蓋能力，定位大功率測試與系統集成。該系列提供21種型號，電壓范圍16 Vdc至6,000 Vdc，單機電流高達6,000 Adc，可通過主從并機擴展至數兆瓦。
麥格納電子設備公司的MT系列產品使用與 MagnaDC程控電源產品線中的其他產品具 有相同的可靠電流饋電式功率處理工藝技術 和控制方式，但具有更大的功率型號：分別為 100kW、150 kW和250 kW規格?；诟哳lIGBT 的MT系列產品是市場上單體功率最大的標準 程控直流電源產品之一，與小功率型號產品相 比，最大限度地減少了開關元器件的數量。使用 UID47裝置可實現兆瓦功率級的擴展，該裝置可提供主從控制：一個主控電源產品控制其他從機電源產品，以實現真正的系統級操作控制。所有 MT系列產品均配備額定全功率的交流輸入斷路 器，作為額外的安全防護措施。 250 kW型號標配嵌入式12脈沖諧波中和器，確 保較低THD（總諧波失真）。通過外部附加的500 kW 24脈沖或1,000 kW 48脈沖諧波中和器可獲 得更優質的交流波形，此項功能由麥格納電子設 備公司為其MT系列產品專門設計和制造。
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
概述
麥格納電子設備公司的MT系列產品使用與
MagnaDC程控電源產品線中的其他產品具
有相同的可靠電流饋電式功率處理工藝技術
和控制方式，但具有更大的功率型號：分別為
100kW、150 kW和250 kW規格?；诟哳lIGBT
的MT系列產品是市場上單體功率最大的標準
程控直流電源產品之一，與小功率型號產品相
比，最大限度地減少了開關元器件的數量。使用
UID47裝置可實現兆瓦功率級的擴展，該裝置可提供主從控制：一個主控電源產品控制其他從機電源產品，以實現真正的系統級操作控制。所有
MT系列產品均配備額定全功率的交流輸入斷路
器，作為額外的安全防護措施。
250 kW型號標配嵌入式12脈沖諧波中和器，確
保較低THD（總諧波失真）。通過外部附加的500
kW 24脈沖或1,000 kW 48脈沖諧波中和器可獲
得更優質的交流波形，此項功能由麥格納電子設
備公司為其MT系列產品專門設計和制造。
主要特性
■ SCPI遠程編程API（應用程序界
面）
■ 程控設置保護限制
■ 高精度測量
■ 主從式操作功能
■ 快速瞬態響應
■ 遠地感應
■ 遠程接口軟件
■ 37-pin外部模擬量I/O接口
■ NI LabVIEW?IVI驅動
■ RS232接口
■ 聯鎖功能迅速切斷輸入
■ 可選配以太網接口和GPIB接口
可用選項
■ 阻流二極管（+BD）
■ 高隔離輸出（+ISO）
■ 高轉換速率輸出（+HS）
■ IEEE-488 GPIB通信（+GPIB）
■ LXI TCP/IP以太網通信（+LXI）

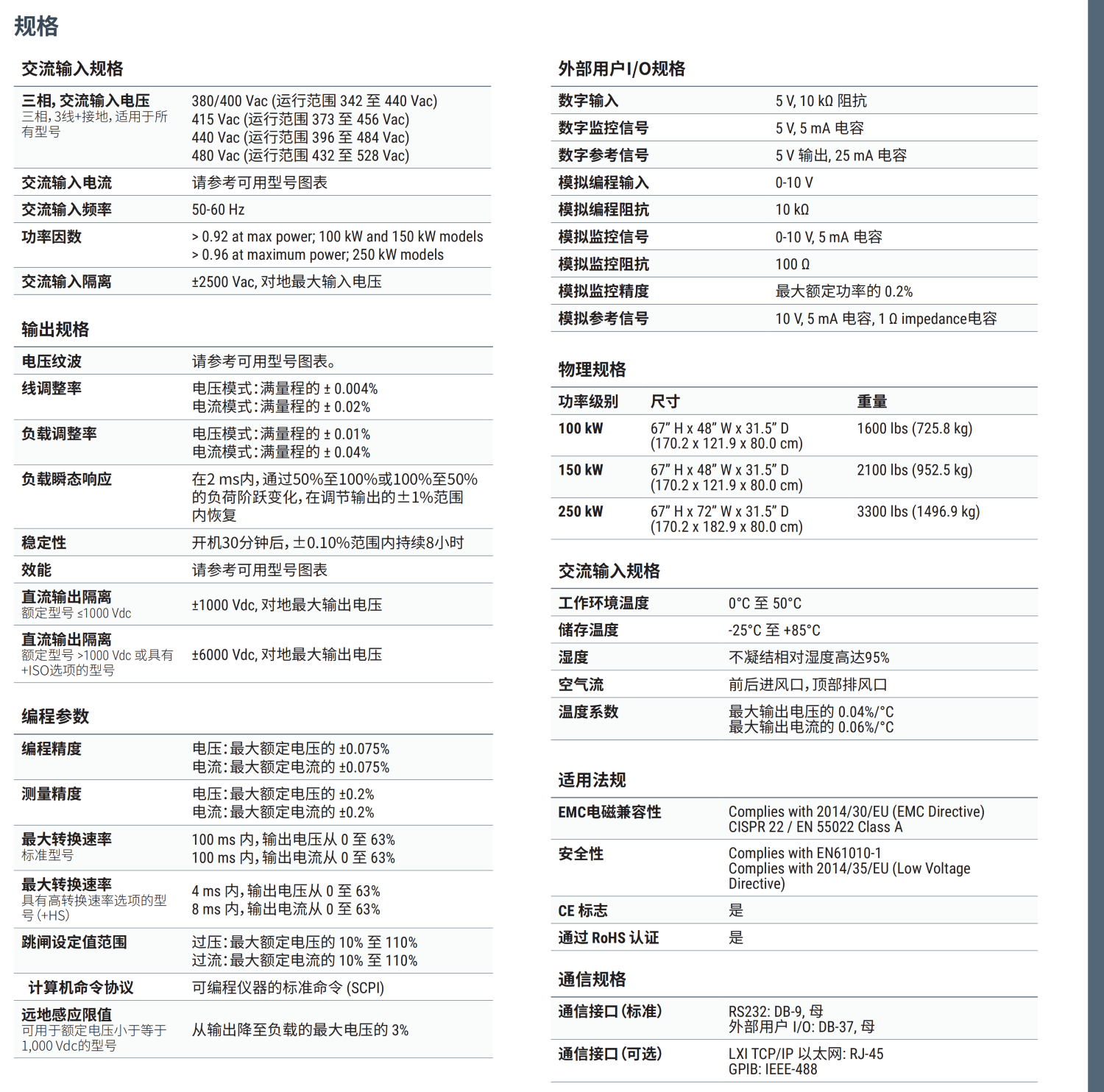

型號 | 100 kW | 150 kW | 250 kW | 500 kW2 | 750 kW2 | 1000 kW2 | ||
最大電壓(Vdc) | 最大電流(Adc) | 紋波1(mVrms) | 效能 | |||||
16 | 6000 | N/A | N/A | N/A | N/A | N/A | 35 | 90% |
20 | 5000 | N/A | N/A | N/A | N/A | N/A | 40 | 90% |
25 | 4000 | N/A | N/A | N/A | N/A | N/A | 40 | 90% |
32 | 3000 | 4500 | N/A | N/A | N/A | N/A | 40 | 90% |
40 | 2500 | 3750 | 6000 | 12000 | 18000 | 24000 | 40 | 91% |
50 | 2000 | 3000 | 5000 | 10000 | 15000 | 20000 | 50 | 91% |
60 | 1660 | 2500 | 4160 | 8320 | 12480 | 16640 | 60 | 91% |
80 | 1250 | 1850 | 3000 | 6000 | 9000 | 12000 | 60 | 91% |
100 | 1000 | 1500 | 2500 | 5000 | 7500 | 10000 | 60 | 91% |
125 | 800 | 1200 | 2000 | 4000 | 6000 | 8000 | 100 | 91% |
160 | 620 | 900 | 1500 | 3000 | 4500 | 6000 | 120 | 91% |
200 | 500 | 750 | 1250 | 2500 | 3750 | 5000 | 125 | 91% |
250 | 400 | 600 | 1000 | 2000 | 3000 | 4000 | 130 | 92% |
300 | 333 | 500 | 833 | 1666 | 2499 | 3332 | 160 | 92% |
375 | 270 | 400 | 660 | 1320 | 1980 | 2640 | 170 | 92% |
400 | 250 | 375 | 625 | 1250 | 1875 | 2500 | 180 | 92% |
500 | 200 | 300 | 500 | 1000 | 1500 | 2000 | 220 | 92% |
600 | 160 | 240 | 400 | 800 | 1200 | 1600 | 250 | 92% |
800 | 120 | 180 | 300 | 600 | 900 | 1200 | 300 | 92% |
1000 | 100 | 150 | 250 | 500 | 750 | 1000 | 400 | 92% |
1250 | 80 | 120 | 200 | 400 | 600 | 800 | 500 | 92% |
1600 | 62 | 90 | 150 | 300 | 450 | 600 | 600 | 92% |
2000 | 50 | 75 | 125 | 250 | 375 | 500 | 800 | 92% |
2500 | 40 | 60 | 100 | 200 | 300 | 400 | 900 | 92% |
3000 | 33 | 50 | 80 | 160 | 240 | 320 | 1000 | 92% |
4000 | 24 | 36 | 60 | 120 | 180 | 240 | 1100 | 92% |
5000 | 20 | 30 | 50 | 100 | 150 | 200 | 1500 | 92% |
6000 | 16.6 | 25 | 41.6 | 83.2 | 124.8 | 166.4 | 2000 | 92% |
交流輸入電壓(Vac) | 每相輸入電(Aac） | |||||||
380/415 Vac, 3Φ | 184 | 276 | 440 | 880 | 1320 | 1760 | ||
440/480 Vac, 3Φ | 159 | 238 | 380 | 760 | 1140 | 1520 | ||
大規模高性能直流電源
為多千瓦至多兆瓦系統提供精確、穩定的輸出。
MT Series 系統提供寬范圍的大電流和高電壓輸出，最高可達 6,000 Vdc（浮地），具備快速瞬態響應、高精度編程與測量以及低輸出紋波，適用于各種功率等級。系統支持恒壓或恒流運行模式并可自動切換，能夠快速響應負載變化并精確保持目標值——非常適合高功率測試平臺、工業過程供電及對性能要求嚴苛的多兆瓦級安裝應用。
按需配置，集成選項
豐富的標準功能，按需擴展。
與 MagnaDC 系列的其他產品一樣，MT Series 電源以強大的控制基礎為起點：支持 RS232 SCPI 通信、隔離式后面板用戶 I/O、LabVIEW 和 IVI 驅動程序，以及隨附的遠程接口軟件。在此基礎上，集成選項可讓您根據具體應用定制每個系統——高隔離輸出 (+ISO) 用于擴展串聯堆疊，高壓擺率輸出 (+HS) 實現更快的動態響應，LXI TCP/IP 以太網 (+LXI) 和 IEEE-488 GPIB (+GPIB) 提供額外的通信接口，此外還有保護和機械選項，如集成式阻斷二極管 (+BD) 和底座 (+PB)，適用于固定安裝場景。
諧波中和器，打造更純凈的大功率系統
從源頭降低THD，更輕松地滿足電能質量合規要求。

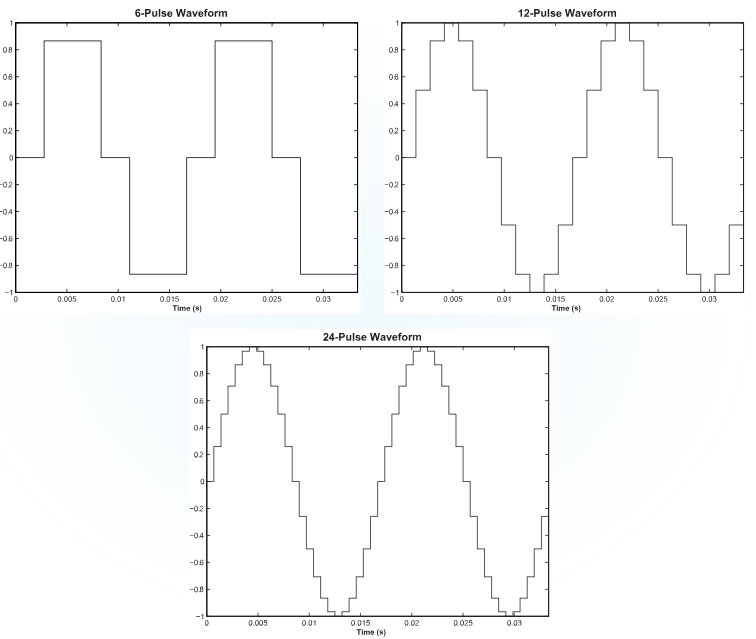

輸入電流諧波是三相整流器的固有副產物：標準6脈波前端會在基波的1、5、7、11、13……倍頻處產生諧波電流，其中僅5次和7次諧波分量就分別約占基波的20%和14%。這些電流可能激勵敏感負載（如帶有串聯電容器/電感器的照明鎮流器），并使?jié)M足IEEE 519等電能質量標準變得更加困難。減少諧波問題最可靠的方法是從源頭消除諧波電流。
針對大功率系統，Magna-Power制造了特殊繞制的諧波中和器，可增加輸入相數并以無源方式大幅降低輸入電流THD。標準1.5–150 kW的Magna-Power電源采用6脈波波形，而250 kW MT Series和500 kW ML Series型號內置12脈波諧波中和器，1000 kW ML Series型號內置24脈波諧波中和器——對用戶完全透明。
可靠的電流饋電功率處理
堅固耐用的設計：自保護拓?fù)浣Y(jié)構，確保持續運行。
SLx 系列采用高頻、電流供電架構，增加了比傳統電壓供電設計更強的控制級。這種結構本質上限制了故障能量——避免快速上升的電流尖峰和磁芯飽和，從而使電源自我保護，確保負載安全。配合最先進的 SiC 功率半導體，SLx 實現了同級領先的功率密度、效率和可靠性，包括在 50°C 環境下連續全功率運行。
● 電流供電架構帶有額外的控制級與電壓供電。
● 固有的浪涌免疫——沒有當前峰值或核心飽和
● 在故障條件下的自我保護行為。
● 高密度和高效率的硅碳器件;全功率至 50°C。
安全功能與互鎖
軟啟動、可編程保護以及機械線路斷開裝置，提供真正的安全保障。
MagnaDC 的電源開始時會輕柔地持續觀察。軟啟動階段將涌入控制在穩態耗電以下，內置診斷系統監控線路、熱量和控制狀態。在待機或診斷故障時，嵌入式交流接觸器機械斷開市電，確保設備僅在預期時才輸出電源。故障通過 5V 數字輸出顯示在前面板狀態顯示，并通過 SCPI 查詢。
● 可編程跳閘：過電壓（OVT）和過電流（OCT）
● 控制完整性：程序線路過電壓檢測。
● 熱保護：內部散熱片過熱。
● 互鎖/止電故障監測作為標準診斷工具。
● 現場集成：5V 互鎖輸入（含 5V 參考）用于干接觸，保持控制電源的鎖存抑制。
輕松實現軟件集成
可讀命令，快速響應——兼容任何編程語言。
MagnaDC 電源提供清晰的文本API接口，支持原生SCPI——一種通過套接字通信發送的ASCII命令語言。超過40條詳細文檔化的命令涵蓋啟動/停止、電壓和電流設定值、高精度測量以及完整配置——讓您的腳本和系統從概念驗證快速邁向生產部署。
● SCPI命令集，行為一致可靠。
● 啟動/停止與保護功能：?jiǎn)⒂幂敵觥⒃O(shè)置跳閘限值、查詢狀態。
● 高精度讀取：電壓、電流、功率及檢測反饋。
● 面向開發者的文檔與示例。
用于PLC控制或PHIL仿真的外部用戶 I/O
像I/O模塊一樣接線——無需額外隔離。
通過附帶的后置 37 針用戶輸入輸出連接器，MagnaDC 電源可通過外部信號或 PLC 完全驅動和監控。電壓、電流、OVT 和 OCT 設定點均以 0–10V 模擬輸入編程，每種診斷狀態都有自己的+5V 數字狀態引腳。內置的+2.5V、+5V 和+10V 參考軌道允許你使用干觸點而無需外部電源。所有輸入輸出與輸出隔離，標準地線參照。
● 0–10 V 模擬編程，適用于 V、I、OVT、OCT 等。
● 每個故障的數字輸出：每個診斷端口都有自己的+5V 引腳。
● 隔離用戶 I/O 指向接地——沒有額外的隔離器。
● 高斜率輸出（+HS） 支持高帶寬響應和快速上升時間，支持 HIL/PHIL 仿真應用。
高性能主從操作
在不犧牲性能的前提下擴展電壓或電流。
所有 MagnaDC 電源都支持主從操作，配置為并聯時使用主控的門驅動信號，因此整個堆棧表現為單一電源——只有一個控制環路，且沒有噪聲的長模擬參考。可選的 UID47 附件簡化了串聯或并聯機的布線，實現近乎均分的分配。
● 單控制環并行操作：主控門驅動連接到從機，以實現動態一致性。
● 即插即用，支持并聯或串聯堆棧，實現電流/電壓共享。
● 串聯到直流隔離等級，無需額外硬件。
● 并聯工作無需額外的 OR 二極管。
