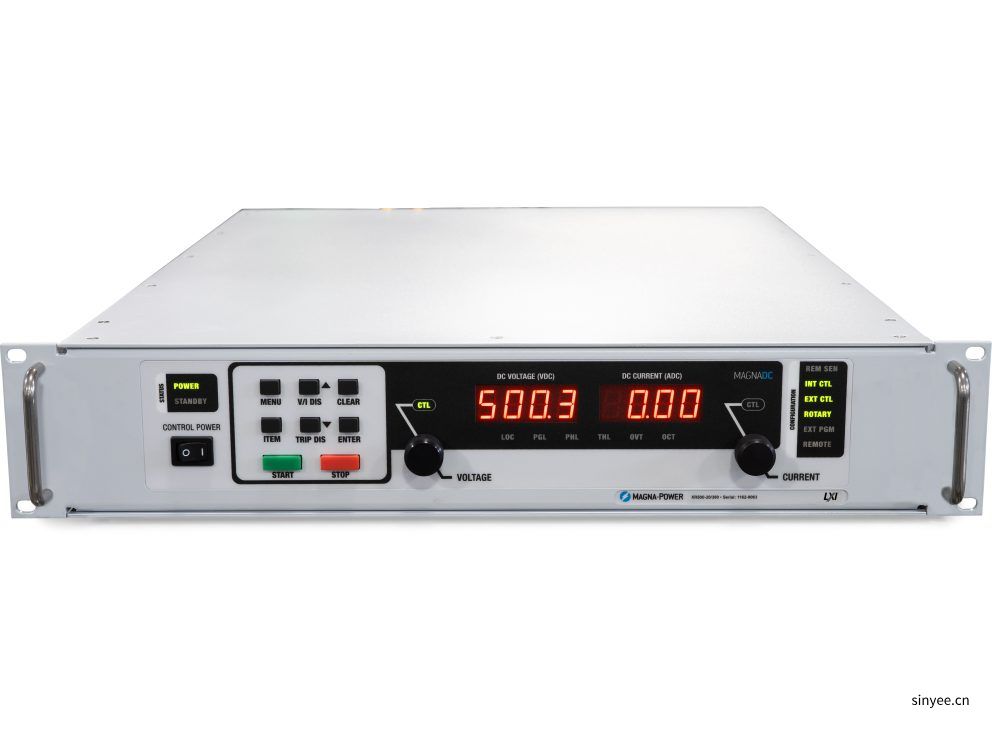

MagnaDC 麥格納程控直流電源 XR系列
型號：MagnaDC XR系列
XR系列的設計旨在實現可靠性高，功率密度行業領先的2U（3 5英寸高）機架式程控電源的各種功率等級產品，包括：2 kW、4 kW、6 kW、8 kW以及10 kW。
XR系列的設計旨在實現可靠性高，功率密度行業領先的2U（3.5英寸高）機架式程控電源的各種功率等級產品，包括：2 kW、4 kW、6 kW、8 kW以及10 kW。XR系列的特點在于實現了麥格納電子設備公司產品中最大的電壓范圍（5Vdc至10,000Vdc），并使用了標志性的電流饋電式功率處理來提供強勁的功率轉換能力。此外，高精度編程和監控級別確保了電源測量的一致性，消除了對外部功率計的需求。
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
概述
XR系列的設計旨在實現可靠性高，功率密度行業領先的2U（3.5英寸高）機架式程控電源的各種功率等級產品，包括：2 kW、4 kW、6 kW、8 kW以及10 kW。XR系列的特點在于實現了麥格納電子設備公司產品中最大的電壓范圍（5Vdc至10,000Vdc），并使用了標志性的電流饋電式功率處理來提供強勁的功率轉換能力。此外，高精度編程和監控級別確保了電源測量的一致性，消除了對外部功率計的需求。
主要特性
■ 高精度測量
■ 主從式操作功能
■ 遠地感應
■ 37-pin外部模擬量I/O接口
■ RS232接口
■ 可選配以太網接口和GPIB接口
■ 0-10V外部模擬輸入
■ 可編程設置保護限值
■ 快速瞬態響應
■ 遠程接口軟件
■ NI LabVIEW和IVI驅動器
■ 聯鎖功能迅速切斷輸入
■ 在美國設計和制造
可用選項
■ 高轉換速率輸出（+HS）
■ IEEE-488 GPIB通信（+GPIB）
■ LXI TCP/IP以太網通信（+LXI）
■ 增強沖擊震動標準（+RUG）

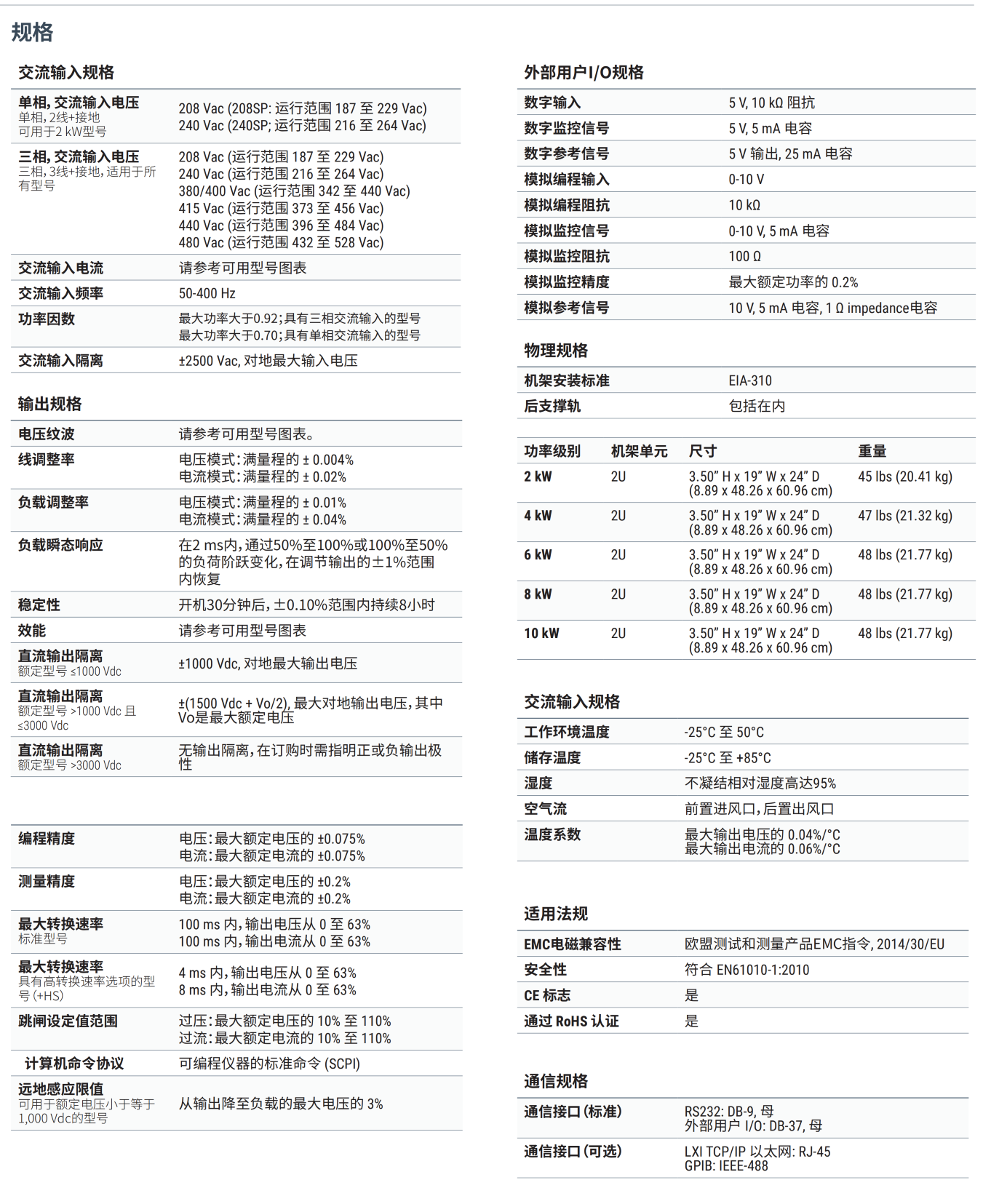

型號 | 2 kW | 4 kW | 6 kW | 8 kW | 10 kW | ||
最大電壓(Vdc) | 最大電流(Adc) | 紋波1(mVrms) | 效能 | ||||
5 | 375 | 600 | N/A | N/A | N/A | 50 | 80% |
10 | 200 | 375 | 600 | N/A | N/A | 50 | 84% |
16 | 125 | 250 | 375 | 500 | 600 | 50 | 84% |
20 | 100 | 200 | 300 | 375 | 500 | 45 | 87% |
25 | 80 | 160 | 240 | 320 | 400 | 45 | 88% |
32 | 62 | 124 | 186 | 250 | 310 | 40 | 88% |
40 | 50 | 100 | 150 | 200 | 250 | 40 | 88% |
50 | 40 | 80 | 120 | 160 | 200 | 50 | 90% |
60 | 33 | 66 | 100 | 133 | 166 | 60 | 91% |
80 | 25 | 50 | 75 | 100 | 125 | 60 | 91% |
100 | 20 | 40 | 60 | 80 | 100 | 60 | 91% |
125 | 16 | 32 | 48 | 64 | 80 | 100 | 91% |
160 | 12 | 24 | 36 | 50 | 60 | 120 | 92% |
200 | 10 | 20 | 30 | 40 | 50 | 125 | 92% |
250 | 8 | 16 | 24 | 32 | 40 | 130 | 92% |
300 | 6.6 | 13.2 | 19.8 | 26.4 | 33.3 | 160 | 92% |
375 | 5.3 | 10.6 | 15.9 | 21.3 | 26.5 | 170 | 92% |
400 | 5 | 10 | 15 | 20 | 25 | 180 | 92% |
500 | 4 | 8 | 12 | 16 | 20 | 220 | 93% |
600 | 3.3 | 6.6 | 9.9 | 13.3 | 16.5 | 250 | 93% |
800 | 2.5 | 5 | 7.5 | 10 | 12.5 | 300 | 93% |
1000 | 2 | 4 | 6 | 8 | 10 | 350 | 93% |
1250 | 1.6 | 3.2 | 4.8 | 6.4 | 8 | 375 | 93% |
1500 | 1.3 | 2.6 | 4 | 5.3 | 6.6 | 400 | 93% |
| 2000 | 1 | 2 | 3 | 4 | 5 | 450 | 93% |
| 3000 | 06 | 1.3 | 2 | 2.6 | 3.3 | 500 | 93% |
| 4000 | 0.5 | 1 | 1.5 | 2 | N/A | 6500 | 93% |
| 6000 | 0.33 | 0.66 | 1 | 1.33 | N/A | 7500 | 93% |
| 8000 | 0.25 | 0.5 | 0.75 | 1 | N/A | 8500 | 93% |
| 10000 | 0.2 | 0.4 | 0.6 | 0.8 | N/A | 9500 | 93% |
交流輸入電壓(Vac) | 每相輸入電流(Aac) | ||||||
208/24 Vac, 1Φ | 8 | N/A | N/A | N/A | N/A | ||
208/240 Vac, 3Φ | 8 | 15 | 22 | 29 | 35 | ||
380/415 Vac, 3Φ | 5 | 9 | 12 | 16 | 19 | ||
440/480 Vac, 3Φ | 4 | 8 | 11 | 14 | 17 | ||
2U機箱實現高壓大電流性能
為嚴苛負載提供精準、穩定的輸出。
XR系列是1U SL系列的擴展補充，提供2–10 kW的2U機型，支持高電壓（從2000 Vdc到10,000 Vdc）和大電流（從375 Adc到600 Adc）——全部集成于緊湊的2U機箱中。在恒壓或恒流模式下自動交叉切換，XR系列具備快速瞬態恢復能力，電壓和電流編程精度達±0.075%，測量精度達±0.2%——無需外部儀表即可實現可靠的控制與回讀。
按需配置，集成多種選項
豐富的標準功能，按需擴展。
XR 系列擁有強大的基礎配置：SCPI over RS232、隔離式37針用戶I/O、LabVIEW和IVI驅動程序以及遠程接口軟件均為標準配置。當應用需求更高時，全集成選項可定制性能、連接性和機械結構——無需外部設備或臨時接線。
● 標準 SCPI 計算機控制，RS232，隔離 37 針模擬/數字輸入輸出，LabVIEW 和 IVI 驅動，RIS 軟件。
● 高斜擺率輸出（+HS）， 以實現更高的帶寬和更快的程序上升時間。
● 連接選項：LXI、TCP/IP、以太網（+LXI） 和 IEEE-488 GPIB（+GPIB）。
● 加固型（+RUG） 符合MIL-STD沖擊和振動標準
可靠的電流饋電功率處理
堅固耐用的設計：自保護拓?fù)浣Y(jié)構，確保持續運行。
SLx 系列采用高頻、電流供電架構，增加了比傳統電壓供電設計更強的控制級。這種結構本質上限制了故障能量——避免快速上升的電流尖峰和磁芯飽和，從而使電源自我保護，確保負載安全。配合最先進的 SiC 功率半導體，SLx 實現了同級領先的功率密度、效率和可靠性，包括在 50°C 環境下連續全功率運行。
● 電流供電架構帶有額外的控制級與電壓供電。
● 固有的浪涌免疫——沒有當前峰值或核心飽和
● 在故障條件下的自我保護行為。
● 高密度和高效率的硅碳器件;全功率至 50°C。
多層安全保護、聯鎖與緊急停機
標準可編程限制加硬接線停機保護。
軟啟動階段將浪涌電流控制在穩態電流以下，內置診斷功能持續監控線路、溫度和內部狀態。發生故障時，單次觸發（OSHT）保護立即停止逆變器運行。故障信息顯示在前面板狀態顯示屏上，并通過SCPI/Modbus輸出，便于快速排查。
● 軟啟動限制浪涌電流；交流電流保持在滿載電流以下。
● 可編程保護：過壓、過流、過功率。
● 散熱器和輸出電容器溫度監控。
● 5V聯鎖輸入，支持干接點鎖定抑制（控制電源保持供電）。
● 24 V緊急停機繞過邏輯直接切斷交流電源；執行完全硬件停機。
輕松實現軟件集成
可讀命令，快速響應——兼容任何編程語言。
MagnaDC 電源提供清晰的文本API接口，支持原生SCPI——一種通過套接字通信發送的ASCII命令語言。超過40條詳細文檔化的命令涵蓋啟動/停止、電壓和電流設定值、高精度測量以及完整配置——讓您的腳本和系統從概念驗證快速邁向生產部署。
● SCPI命令集，行為一致可靠。
● 啟動/停止與保護功能：啟用輸出、設置跳閘限值、查詢狀態。
● 高精度讀取：電壓、電流、功率及檢測反饋。
● 面向開發者的文檔與示例。
用于PLC控制或PHIL仿真的外部用戶 I/O
像I/O模塊一樣接線——無需額外隔離。
通過附帶的后置 37 針用戶輸入輸出連接器，MagnaDC 電源可通過外部信號或 PLC 完全驅動和監控。電壓、電流、OVT 和 OCT 設定點均以 0–10V 模擬輸入編程，每種診斷狀態都有自己的+5V 數字狀態引腳。內置的+2.5V、+5V 和+10V 參考軌道允許你使用干觸點而無需外部電源。所有輸入輸出與輸出隔離，標準地線參照。
● 0–10 V 模擬編程，適用于 V、I、OVT、OCT 等。
● 每個故障的數字輸出：每個診斷端口都有自己的+5V 引腳。
● 隔離用戶 I/O 指向接地——沒有額外的隔離器。
● 高斜率輸出（+HS） 支持高帶寬響應和快速上升時間，支持 HIL/PHIL 仿真應用。
高性能主從操作
在不犧牲性能的前提下擴展電壓或電流。
所有 MagnaDC 電源都支持主從操作，配置為并聯時使用主控的門驅動信號，因此整個堆棧表現為單一電源——只有一個控制環路，且沒有噪聲的長模擬參考。可選的 UID47 附件簡化了串聯或并聯機的布線，實現近乎均分的分配。
● 單控制環并行操作：主控門驅動連接到從機，以實現動態一致性。
● 即插即用，支持并聯或串聯堆棧，實現電流/電壓共享。
● 串聯到直流隔離等級，無需額外硬件。
● 并聯工作無需額外的 OR 二極管。
