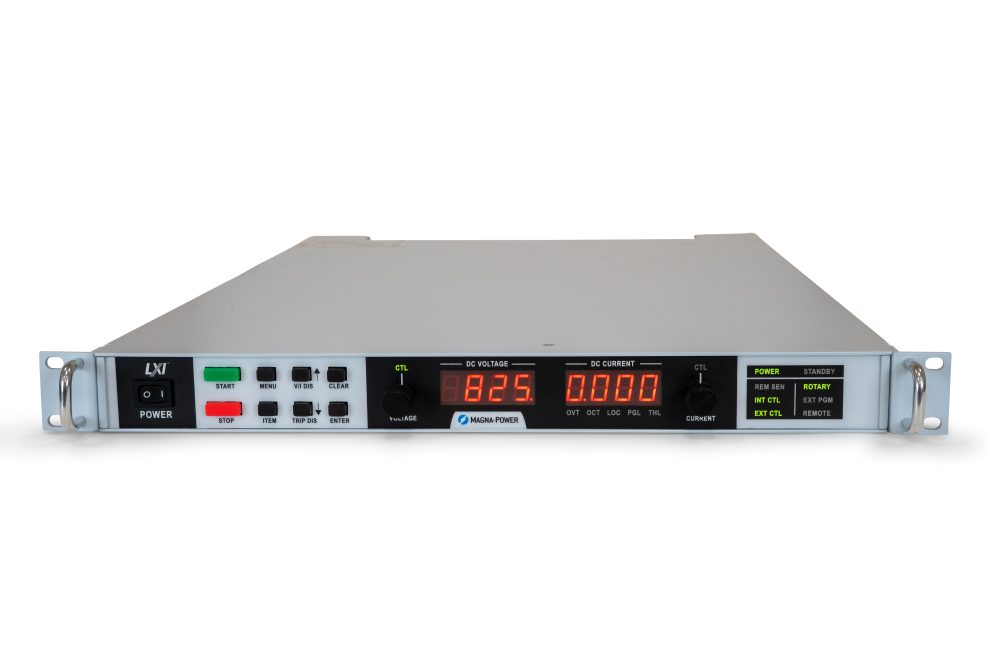

SL系列基于麥格納電子設備公司近40年的電源創新經驗，通過麥格納電子設備公司的標志性 電流饋電式功率運行拓撲結構，從頭開始設計，以滿足ATE系統集成商對可靠的高功率密度產 品需求。SL系列利用現代化半導體、內部設計和制造的創新散熱片，提供行業領先的1U（1.75’’ 高）程控直流電源功率級別，如1.5 kW、2.6 kW、4 kW、6 kW和8 kW，且可以保持高達50℃的工作運行溫度額定值。

主要特性
■  高精度測量
■  主從式操作功能
■  遠地感應
■  37-pin外部模擬量I/O接口
■  RS232接口
■  可選配以太網接口和GPIB接口
■  0-10V外部模擬輸入
■  可編程設置保護限值
■  快速瞬態響應
■  遠程接口軟件
■  NI LabVIEW和IVI驅動器
■  聯鎖功能迅速切斷輸入

可用選項
■  高轉換速率輸出（+HS）
■  IEEE-488 GPIB通信（+GPIB）
■  LXI TCP/IP以太網通信（+LXI）
■  增強沖擊震動標準（+RUG）

無與倫比的1U功率與性能
清潔、精確的輸出，快速響應，滿足嚴苛系統需求。

SL系列電源具備快速瞬態響應、高精度編程與測量、12位分辨率以及低輸出紋波——所有這些均集成于業界領先的1U機箱中，效率高達95%。憑借恒壓或恒流運行模式及自動切換功能，其在負載階躍后能夠快速穩定（負載瞬態恢復時間在幾毫秒量級），并精確鎖定目標值，電壓和電流編程精度高達滿量程的±0.075%——是精密測試、老化試驗和工藝應用的理想選擇，在動態性能和精度方面均表現出色。

按需配置，集成多種選項

豐富的標準功能，按需擴展。

SL 系列基礎堅實：基于 RS232 的 SCPI，獨立的 37 針用戶輸入輸出，LabVIEW 和 IVI 驅動，以及遠程接口軟件。當應用需求更高時，全集成選項會定制性能、連接性和機械配置——無需外部盒子或臨時布線。
●  標準 SCPI 計算機控制，RS232，隔離 37 針模擬/數字輸入輸出，LabVIEW 和 IVI 驅動，RIS 軟件。
●  高擺率輸出（+HS）， 以實現更高的帶寬和更快的程序上升時間。
●  連接選項：LXI、TCP/IP、以太網（+LXI） 和 IEEE-488 GPIB（+GPIB）。
●  加固型（+RUG） 符合MIL-STD沖擊和振動標準

可靠的電流饋電功率處理

堅固耐用的設計：自保護拓撲結構，確保持續運行。

SLx 系列采用高頻、電流供電架構，增加了比傳統電壓供電設計更強的控制級。這種結構本質上限制了故障能量——避免快速上升的電流尖峰和磁芯飽和，從而使電源自我保護，確保負載安全。配合最先進的 SiC 功率半導體，SLx 實現了同級領先的功率密度、效率和可靠性，包括在 50°C 環境下連續全功率運行。
●  電流供電架構帶有額外的控制級與電壓供電。
●  固有的浪涌免疫——沒有當前峰值或核心飽和
●  在故障條件下的自我保護行為。
●  高密度和高效率的硅碳器件;全功率至 50°C。

安全功能與互鎖

軟啟動、可編程保護以及機械線路斷開裝置，提供真正的安全保障。

MagnaDC 的電源開始時會輕柔地持續觀察。軟啟動階段將涌入控制在穩態耗電以下，內置診斷系統監控線路、熱量和控制狀態。在待機或診斷故障時，嵌入式交流接觸器機械斷開市電，確保設備僅在預期時才輸出電源。故障通過 5V 數字輸出顯示在前面板狀態顯示，并通過 SCPI 查詢。
●  可編程跳閘：過電壓（OVT）和過電流（OCT）
●  控制完整性：程序線路過電壓檢測。
●  熱保護：內部散熱片過熱。
●  互鎖/止電故障監測作為標準診斷工具。
●  現場集成：5V 互鎖輸入（含 5V 參考）用于干接觸，保持控制電源的鎖存抑制。

用于PLC控制或PHIL仿真的外部用戶 I/O

像I/O模塊一樣接線——無需額外隔離。

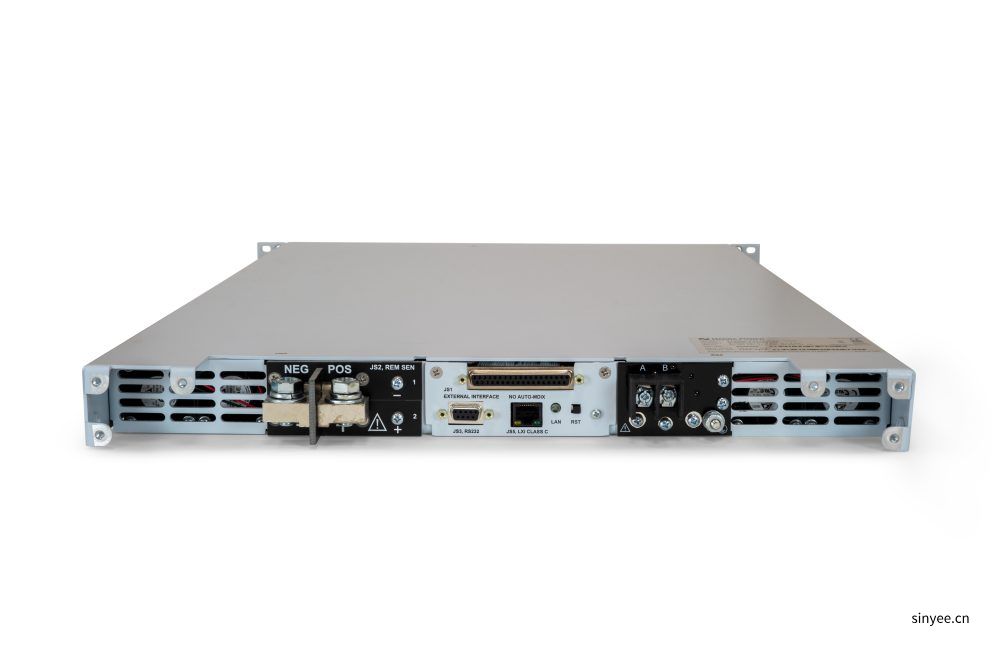

通過附帶的后置 37 針用戶輸入輸出連接器，MagnaDC 電源可通過外部信號或 PLC 完全驅動和監控。電壓、電流、OVT 和 OCT 設定點均以 0–10V 模擬輸入編程，每種診斷狀態都有自己的+5V 數字狀態引腳。內置的+2.5V、+5V 和+10V 參考軌道允許你使用干觸點而無需外部電源。所有輸入輸出與輸出隔離，標準地線參照。
●  0–10 V 模擬編程，適用于 V、I、OVT、OCT 等。
●  每個故障的數字輸出：每個診斷端口都有自己的+5V 引腳。
●  隔離用戶 I/O 指向接地——沒有額外的隔離器。
●  高擺率輸出（+HS） 支持高帶寬響應和快速上升時間，支持 HIL/PHIL 仿真應用。

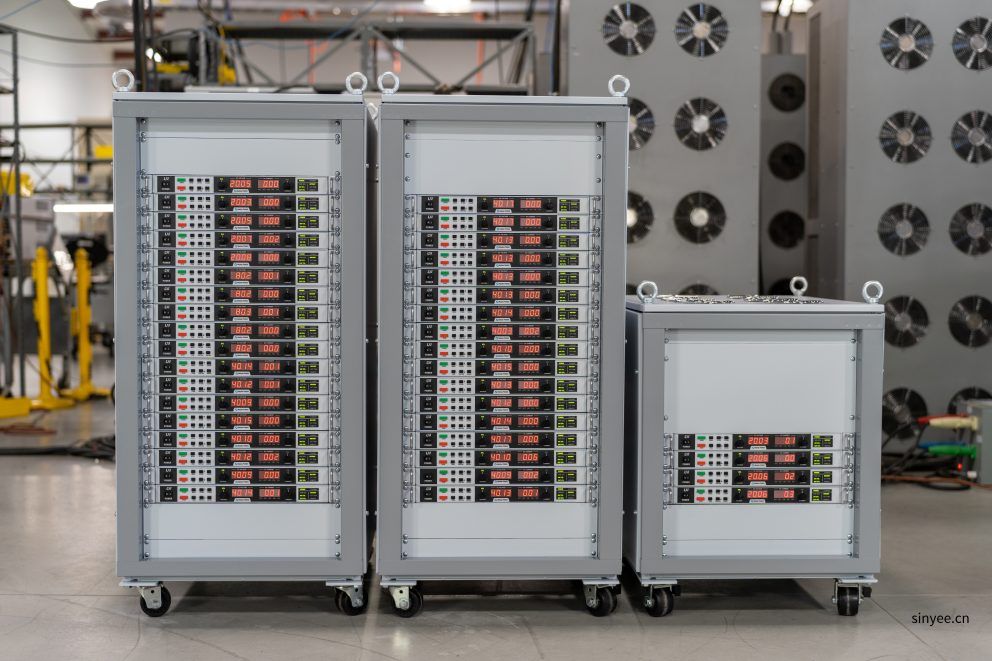

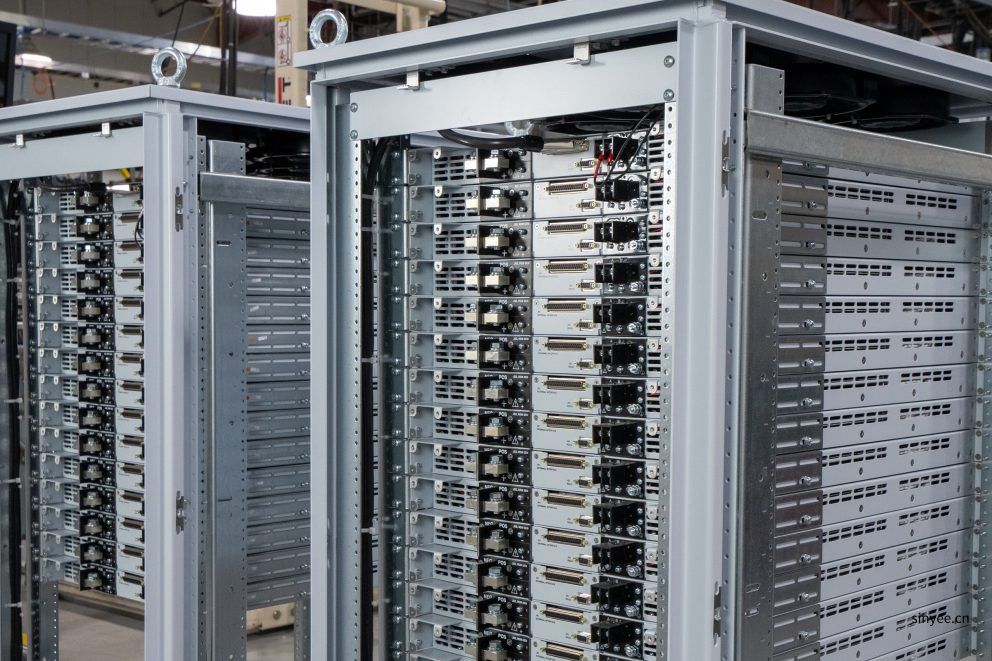

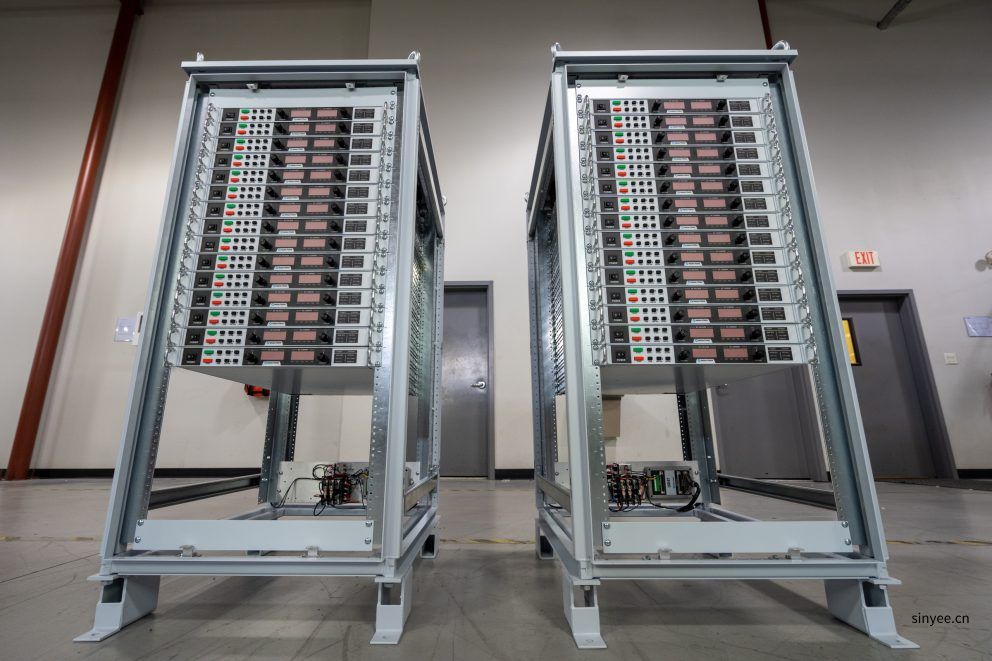

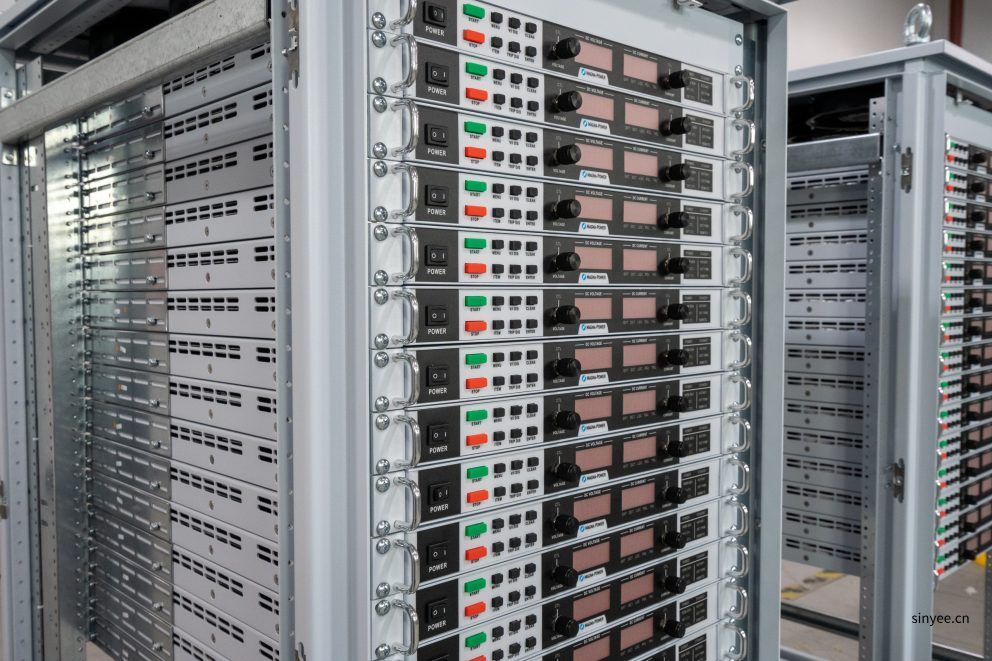

高性能主從操作

在不犧牲性能的前提下擴展電壓或電流。

所有 MagnaDC 電源都支持主從操作，配置為并聯時使用主控的門驅動信號，因此整個堆棧表現為單一電源——只有一個控制環路，且沒有噪聲的長模擬參考。可選的 UID47 附件簡化了串聯或并聯機的布線，實現近乎均分的分配。
●  單控制環并行操作：主控門驅動連接到從機，以實現動態一致性。
●  即插即用，支持并聯或串聯堆棧，實現電流/電壓共享。
●  串聯到直流隔離等級，無需額外硬件。
●  并聯工作無需額外的 OR 二極管。
