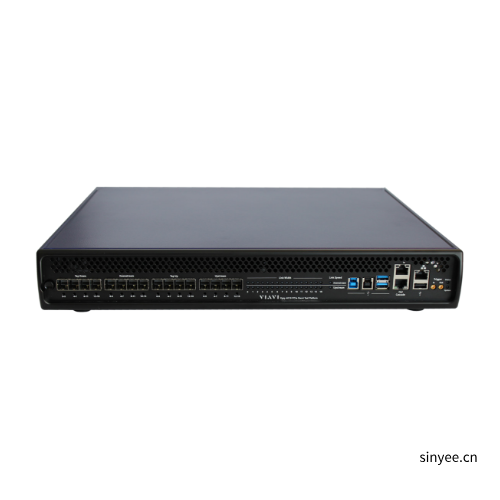

面向 PCI Express 4.0 的 Xgig 4K16 協議分析器/干擾器平臺是一個單一平臺，支持在堆棧的所有層對 PCIe 第四代協議流量進行同步協議分析和錯誤注入。它支持鏈路速度分別為 2.5 GT/s、5.0 GT/s、8.0 GT/s 和 16 GT/s 的 x1、x2、x4、x8 和 x16 數據通路寬度。Xgig 4K16 是 VIAVI 協議產品系列中新增的 PCI Express 4.0 分析儀和干擾器測試工具。

前面板上的多色 LED 指示鏈路速度、通道寬度和信號質量。在當今需要對諸如以太網、SAS 和 FC 等其他接口進行集成分析的復雜多協議環境中，Xgig 4K16 PCIe 分析儀可與為這些協議設計的其他 VIAVI 協議分析儀連接，提供時間相關多協議視圖。

Xgig 4K16 PCIe 4.0 協議分析儀/干擾器機箱配備 128 GB 內存，其中 64 GB 用于上行流量捕獲，64 GB 用于下行流量捕獲。機箱提供了高級 PCIe 和 NVMe 觸發器和搜索功能，旨在縮短調試和解決問題時的停機時間。軟件和固件支持最新的 PCIe 和 NVMe 規范，可將 PCIe 協議棧每一層的所有錯誤通知用戶，其中包括 LTSSM 查看器內的狀態級和子狀態級錯誤。Xgig PCI Express 協議分析儀的其他功能包括：接口適配卡自動調諧、PCIe 和 NVMe 設備和地址、配置空間查看器、PCIe 鏈路性能測量、跟蹤視圖數據包壓縮，以及 PERST#、PEDET#、PEWAKE# 和 CLKREQ# 的邊帶信號觸發器。

Xgig 4K16 PCIe 協議分析儀配備整套接口適配卡和探針，可支持所有 PCIe 和 NVMe 連接器接口，包括新增的 x8 和 x16 焊入式懸空引線探針。Xgig 4K16 使用時間同步的數據包跟蹤視圖，支持隨 PCIe 或 NVMe 數據包一起顯示 SMBus 捕獲。
有關詳細信息，請聯系云帆興燁銷售代表

Xgig 4K16 PCI Express 4.0 協議分析儀/干擾器的主要特性

■  接口適配卡：x8 和 x16 插槽、x4 懸空引線箱、x4 M.2、x4 U.2（在雙端口中可用）以及 x16 SFF-8644

■  16 GT/s 的 PCIe 4.0 數據速率操作。與其他 PCIe 數據速 率 2.5、5.0 和 8.0 GT/s 完全兼容
■  最高 16 通道的鏈路寬度，包括 1、2、4、8 通道

■  配備 128GB 內存的 1U+ 機箱（64GB 上行及 64GB 下行）

■  為一次進行多種類型 Trace 捕獲備有內存分割

■  主機與客戶端連接，可用于遠程調試（使用以太網）或本地調試（使用 USB）

■  SMB 捕獲和觸發器或?qū)崿F(xiàn) NVMe 管理接口 (NVMe-MI) 觀測

■  可使用一個接口適配卡在單一機箱上同時進行分析和干擾

■  分接端口允許 AJ-A 配置干擾

■  可對所有協議棧層上的所有 PCIe 和 NVMe 流量進行解碼，包括 TLP、DLLP 和 PHY 層邏輯子塊

■  觸發器和搜索事件包括訓練序列、有序集、隊列對、PRP、分散/集中列表 (SGL)、SMB 等

■  機箱上的TAP上下行端口允許配置分析-錯誤注入-分析模式（AJA）

■  可將最多 4 個 Xgig 捕獲級聯到單一視圖中

■  全面支持 PCI Express 的 LTSSM

■  可在現場更換模塊化風扇和電源組件

■  LED 可快速指明電源和狀態

■  尺寸 (W x D x H)：17.0 x 14.5 x 2.3 英寸； 43.2 x 36.8 x 5.8 厘米

■  重量：15 磅；6.8 千克

■  電源：100 – 240 VAC，最高 450W

■  便攜、輕巧且可獨立使用

■  Xgig 4K16 PCI Express 4.0 協議分析核銷/干擾器的一年硬件和三年軟件保修
