Xgig? 5P8 平臺在堆棧的所有層為 PCIe 第五代流量提供協議分析。它支持最高 8 通道的鏈路寬度和最高 32 GT/s 的鏈路速度。
  Xgig 5P8 協議分析儀提供 PCIe 協議分析、協議訓練器和干擾功能，擴展了 VIAVI 協議分析產品系列。通過提供多鏈路支持，VIAVI 允許多個用戶同時訪問機箱，進一步降低了客戶的總擁有成本。當今復雜的多協議環境需要與以太網、SAS 和光纖通道等其他接口進行集成分析。Xgig 5P8 與其他專為這些協議設計的 VIAVI 協議分析儀連接，以提供時間相關的多協議視圖。

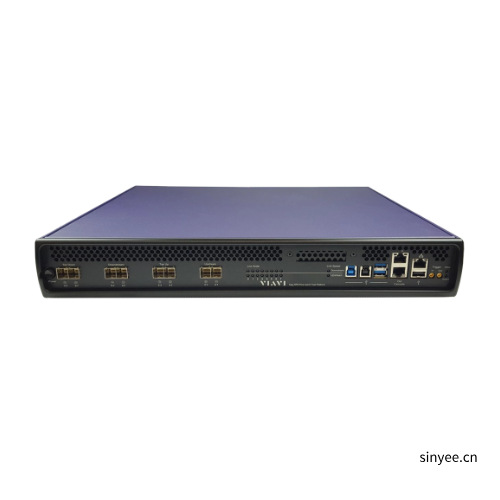

  Xgig 5P8 機箱配備 128GB 內存，其中 64GB 用于上行流量捕獲，64GB 用于下行流量捕獲。該機箱提供了高級 PCIe 和 NVMe 級觸發器和搜索功能，旨在縮短調試和解決問題時的停機時間。接口適配卡自動調諧極大地簡化和加快了系統的使用，并能實現可重復的捕獲結果。
  其他功能包括配置空間查看器、PCIe鏈路性能測量工具、 跟蹤視圖中的數據包壓縮功能，以及針對 PERST#、 PEDET#、 PEWAKE#和 CLKREQ#的邊帶信號觸發功能。前 面板上的多色LED燈可顯示鏈路速度、通道寬度及信號質 量。

應用

■  VIAVI 5P8 硬件機箱和配套的 Xgig 軟件工具支持最新的 PCIe 5.0和 NVMe 規格。

■  分析將提醒用戶 PCIe 堆棧每一層的所有協議錯誤，包括 LTSSM 查看器中的狀態和子狀態級錯誤。

■  購買 5P8 平臺時，必須選擇合適的分析儀、協議訓練器和干擾器許可證以及接口適配卡，以滿足您的特定應用要求。

主要特性

■  32 GT/s 的 PCIe 5.0 數據速率操作。與其他 PCIe 數據速率 2.5、5.0、8.0 和 16.0GTps 完全兼容

■  高達 8 通道的鏈路寬度

■  128GB內存（上行鏈路64GB，下行鏈路64GB）

■  為一次進行多種類型 Trace 捕獲備有內存分割

■  允許多個用戶同時進行雙鏈路、雙端口捕獲

■  主機-客戶端連接可用于遠程調試（使用以太網）或本地調試（使用 USB）

■  可對所有協議棧層上的所有 PCIe 和 NVMe 流量進行解碼，包括 TLP、DLLP 和 PHY 層邏輯子塊

■  觸發器和搜索事件包括訓練序列、有序集、隊列對、PRP、分散/集中列表 (SGL) 等

■  可將最多 4 個 Xgig 捕獲級聯到單一軌線視圖中

■  全面支持 LTSSM 分析

■  可在現場更換模塊化風扇和電源組件

■  尺寸（寬 × 深 × 高）：17.0 × 14.5 × 2.3 英寸； 43.2 x 36.8 x 5.8 cm

■  重量：15磅；6.8千克

■  電源：100–240 VAC，最大功率450 W

■  LED 可快速指明電源和狀態

■  兼容Gen4插槽擴展器，適用于CEM插槽、Flying Lead探針、U.2（SFF -8639）、M.2、OCulink等接 口類型。

■  與 VIAVI Xgig 軟件工具套件配合使用：Trace Control、Trace View、Expert?、Serialytics?
