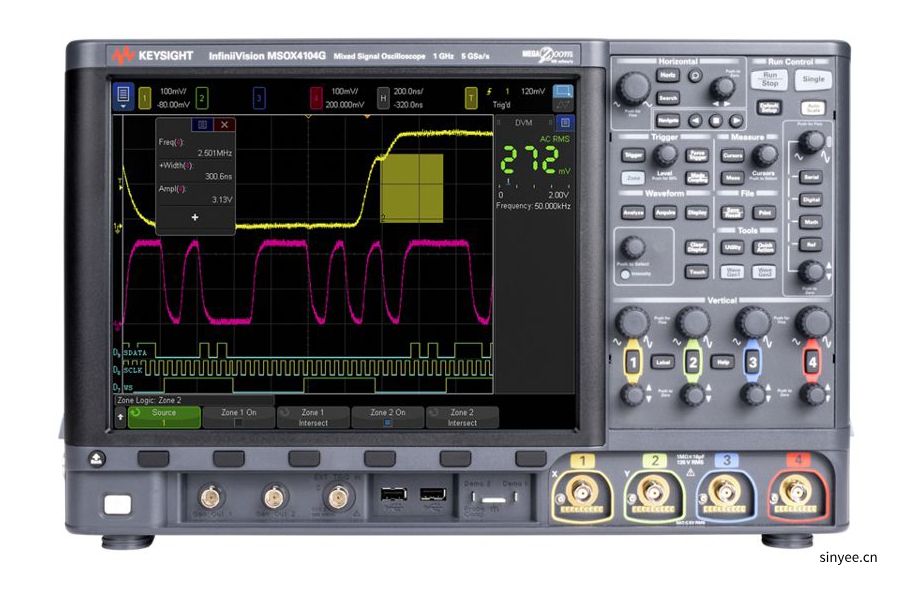

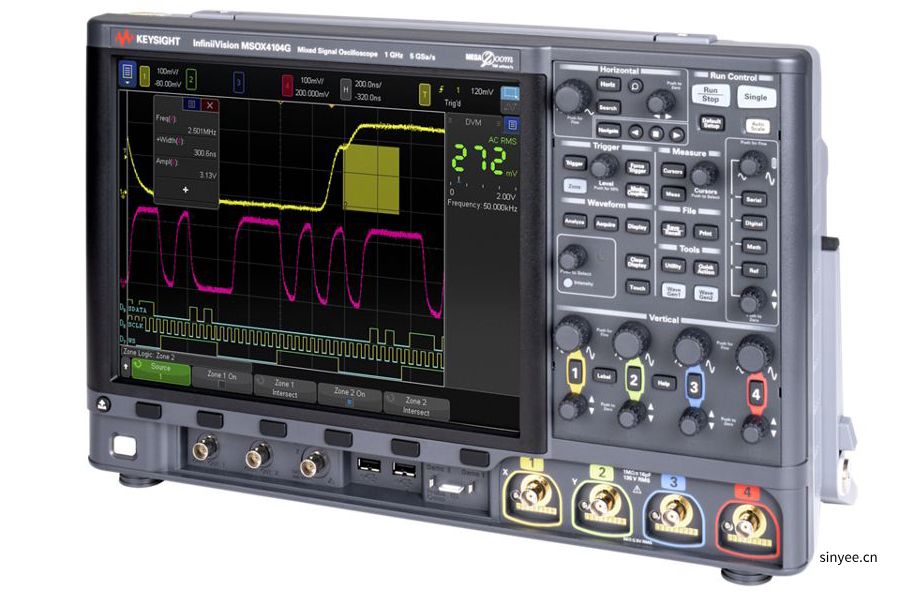

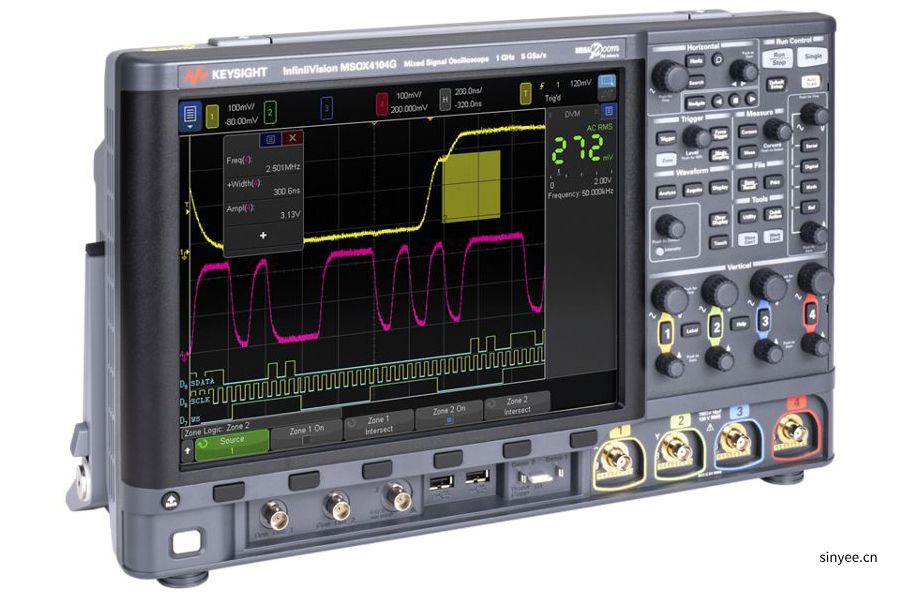

是德InfiniiVision 4000GX系列示波器（200MHz-1.5GHz帶寬）


型號：InfiniiVision 4000GX


keysight 4000G X系列示波器具有先進的性能、直觀的可用性和多功能，使您能夠捕捉到其他示波器無法捕捉到的難以捉摸的故障和異常。




  ◆ 帶寬：200 MHz到1.5 GHz

◆ 采樣率：5Ga/s

◆ 存儲深度：4Mpts





						在線咨詢


							服務熱線
							 0755-83248861

































產品描述




釋放變通能力，擴大可能性
Keysight 4000G X系列示波器具有先進的性能、直觀的可用性和多功能，使您能夠捕捉到其他示波器無法捕捉到的難以捉摸的故障和異常。提供每秒1000000的波形更新率，無論您使用哪種測量、功能或時基設置，我們的波形更新速度都不會減慢。
● 實現200 MHz到1.5 GHz的帶寬。
● 使用標準嵌入式分析應用軟件更容易調試。
● 使用直方圖和頻率響應分析等標準高級功能獲取和分析可靠的測量值。
● 通過區域觸發在幾秒鐘內隔離信號——只需用手指在屏幕上畫一個方框。
● 使用12.1英寸大觸摸屏啟用的直觀用戶界面，測試速度更快。
● 使用基于硬件的串行分析選項更快地解碼串行總線。

型號及主要技術指標

帶寬帶寬升級模擬通道數字通道最大采樣率最大存儲器深度顯示屏尺寸Protocol Trigger & Decodes
DSOX4022G200MHz350 MHz
500 MHz
1.0 GHz
1.5 GHz		2 channels無5 Gsa/s4 Mpts12.1-inchI2C
SPI
RS232/UART
CAN
CAN FD
LIN
SENT
CXPI
FlexRay
MIL-STD 1553
ARINC 429
USB PD
I2S
USB 2.0
user-definable Manchester
user-definable NRZ
USB PD
MSOX4022G200MHz350 MHz
500 MHz
1.0 GHz
1.5 GHz		2 channels16 channels
DSOX4024G200MHz350 MHz
500 MHz
1.0 GHz
1.5 GHz		4 channels無
MSOX4024G200MHz350 MHz
500 MHz
1.0 GHz
1.5 GHz		4 channels16 channels
DSOX4032G300MHz500 MHz
1.0 GHz
1.5 GHz		2 channels無
MSOX4032G300MHz500 MHz
1.0 GHz
1.5 GHz		2 channels16 channels
DSOX4034G300MHz500 MHz
1.0 GHz
1.5 GHz		4 channels無
MSOX4034G300MHz500 MHz
1.0 GHz
1.5 GHz		4 channels16 channels
DSOX4052G500MHz1.0 GHz
1.5 GHz		2 channels無
MSOX4052G500MHz1.0 GHz
1.5 GHz		2 channels16 channels
DSOX4054G500MHz1.0 GHz
1.5 GHz		4 channels無
MSOX4054G500MHz1.0 GHz
1.5 GHz		4 channels16 channels
DSOX4104G1GHz1.5 GHz4 channels無
MSOX4104G1GHz1.5 GHz4 channels16 channels
DSOX4154G1.5GHzNot Available4 channels無
MSOX4154G1.5GHzNot Available4 channels16 channels

一個盒子里的所有你需要的東西
4000G X系列示波器提供了開箱即用的通用電子設計入門所需的一切。所包含的軟件、探針、直方圖和區域觸摸觸發等高級功能以及技術支持是研發調試、低速串行設計和測試以及功率分析的理想選擇。

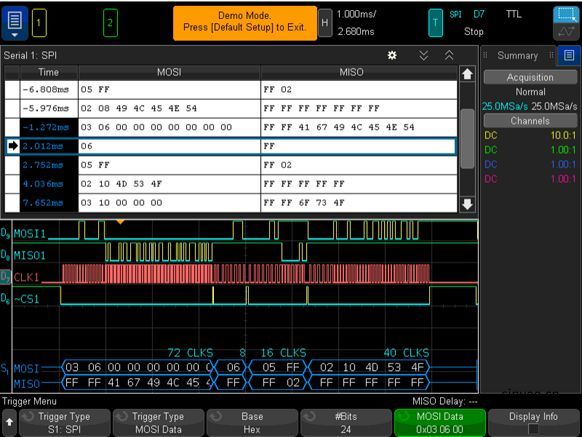

嵌入式軟件包（D4000GENB）
Keysight的InfiniiVision示波器的嵌入式軟件包能夠?yàn)楣こ處熡糜谇度胧胶突旌闲盘栐O(shè)計的各種常見的串行總線實現協議觸發和解碼。這包括以下協議：
● I2C、串行外圍接口（SPI）、I2S
● 通用異步收發器（UART）
● 推薦的標準232（RS232）、推薦的標準422（RS422）、推薦標準485（RS485）
● 通用串行總線電源傳輸（USB-PD）
該軟件包還使其他高級分析功能能夠測試當今的電子設計：◆
● 基于硬件的掩模極限和測量極限測試
● Bode圖的頻率響應分析
● HDTV視頻分析
● 雙總線、時間交錯協議列表器顯示
嵌入式軟件包（D4000GENB）

PathWave BenchVue示波器軟件（BV0004B）
（將于2024年春季發布）
適用于PC的PathWave BenchVue示波器軟件使您無需額外編程即可輕松連接、控制、捕獲和查看示波器中的測量數據。該軟件使您能夠執行以下操作：
● 連接并控制云中的示波器。
● 日志數據、屏幕截圖和系統狀態。
● 以所需格式導出測量數據。
● 制作原型并創建自動化的自定義測試序列。
● 保存和復制儀器配置以重復結果。
● 同時可視化多種類型的儀器測量。

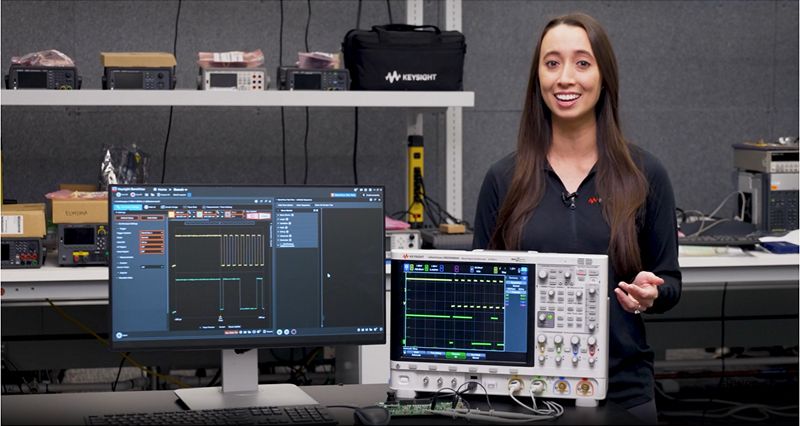

PathWave BenchVue示波器軟件（BV0004B）

Keysight將高端InfiniiVision 6000 X系列優秀產品帶到4000G X系列

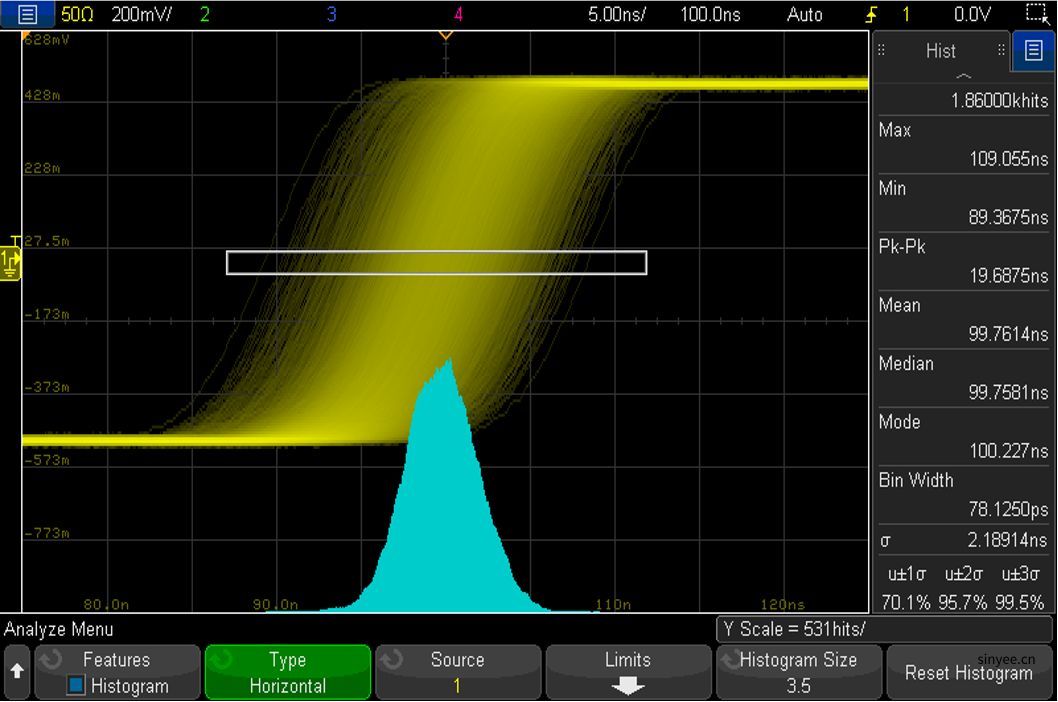

利用波形和測量直方圖分析抖動和噪聲的統計分布。
使用示波器的觸摸屏查看定時抖動和垂直噪聲的靜態直方圖。要訪問視圖，只需在重復波形的水平或垂直段上繪制一個矩形“切片”。
Keysight將高端InfiniiVision 6000 X系列優秀產品帶到4000G X系列

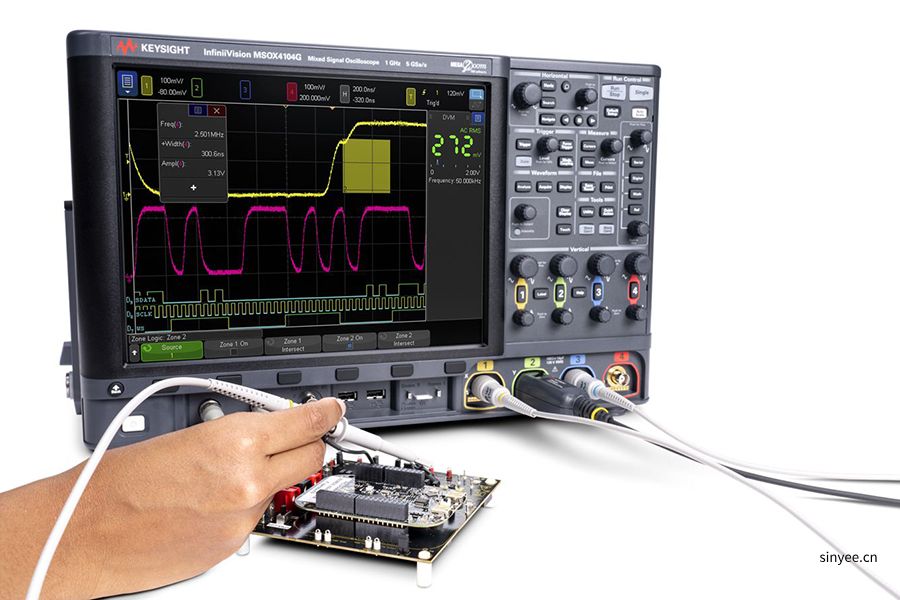

多功能4000G X系列
Keysight的4000G X系列不僅僅是一臺示波器。它可以幫助您節省寶貴的工作臺空間，通過實現額外的儀器集成，在相同的占地面積內提供更多功能。所有儀器都是4000G X系列的標準配置，如下所示：

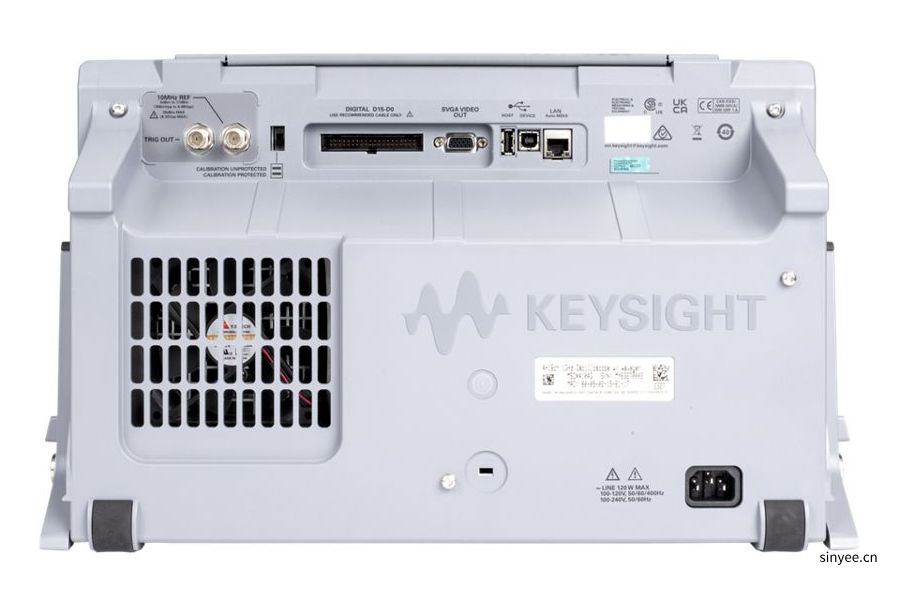

● 包括局域網（LAN）和視頻圖形陣列（VGA）連接模塊
● 向混合信號示波器添加16個數字通道（MSO型號的標準配置）
● 提供串行協議分析器
● 為Bode圖提供頻率響應分析儀
● 提供雙通道20 MHz任意波形發生器
● 包括三位數字電壓表
● 提供帶累加器的八位硬件計數器
Keysight將高端InfiniiVision 6000 X系列優秀產品帶到4000G X系列

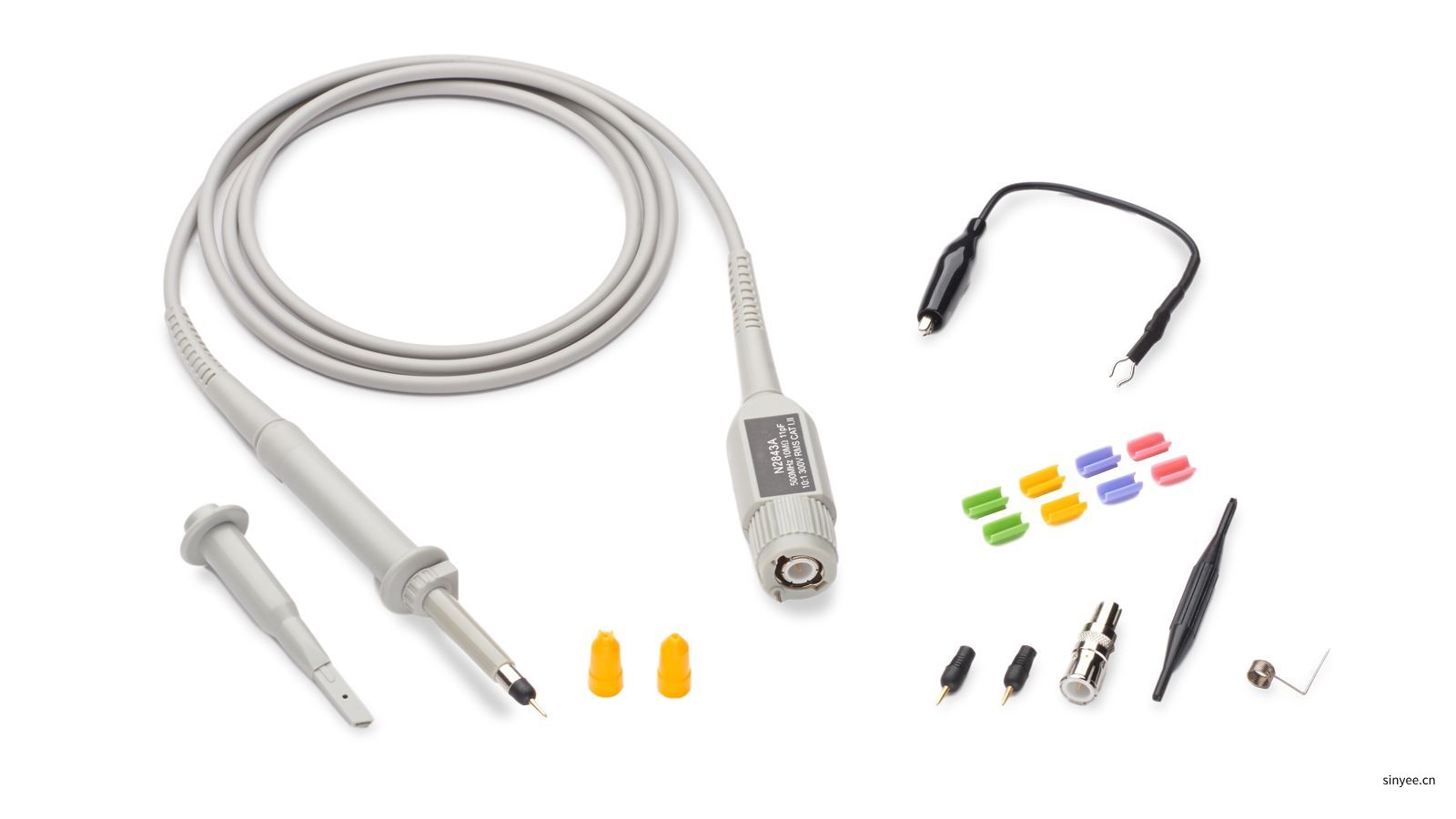

適用于各種應用程序的探測器
從今天開始，使用Keysight 4000G X系列示波器的標準探針：
● N2894A無源探頭提供700 MHz帶寬、10:1衰減比和10M的高輸入電阻? （每個通道標準一個）。
● N2756A是一種16數字通道MSO電纜，是MSO型號的標準配置。
需要額外的功能嗎？Keysight為InfiniiVision和Infiniium示波器提供廣泛的電壓、電流和光學探測解決方案。
適用于各種應用程序的探測器
