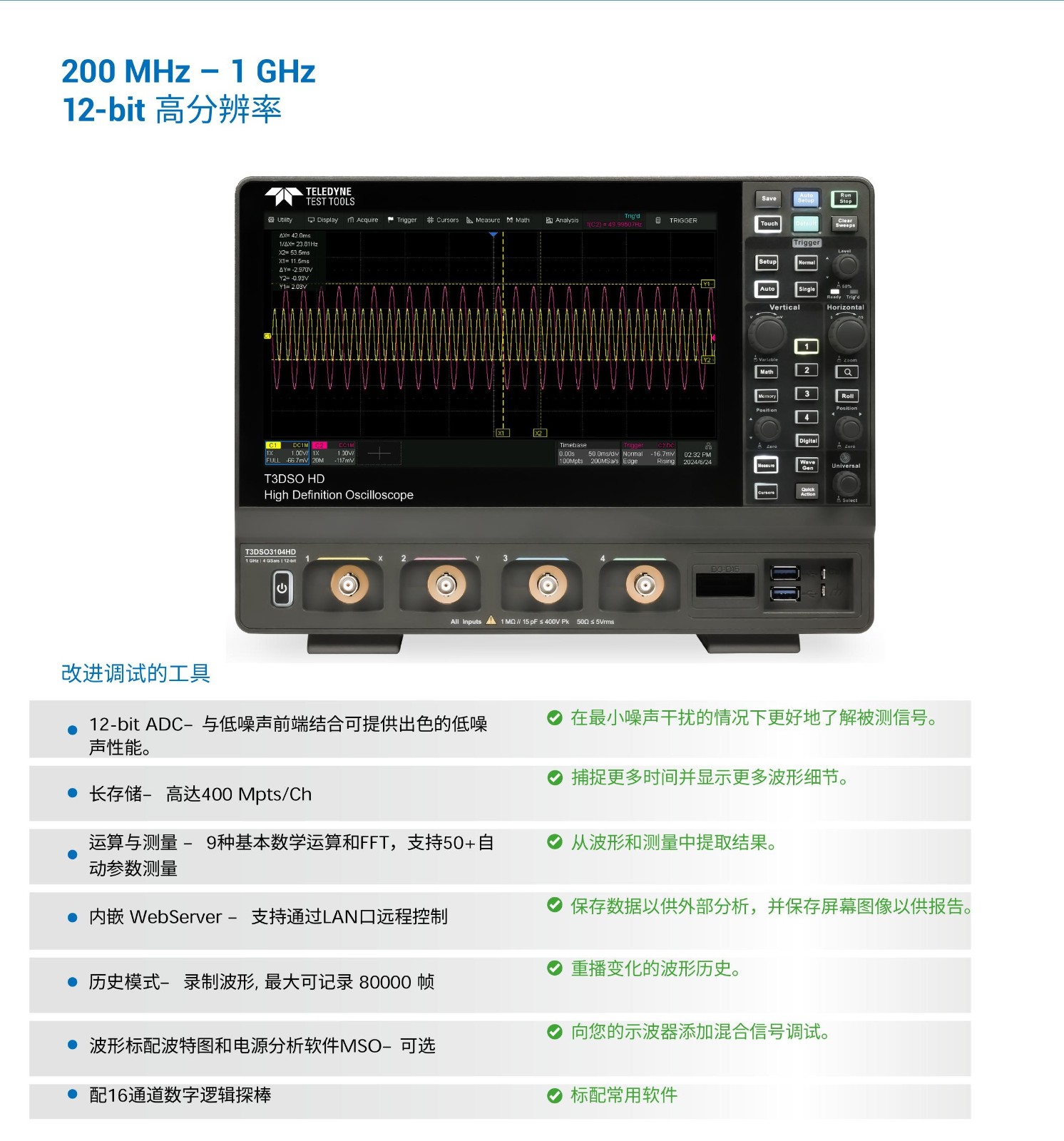

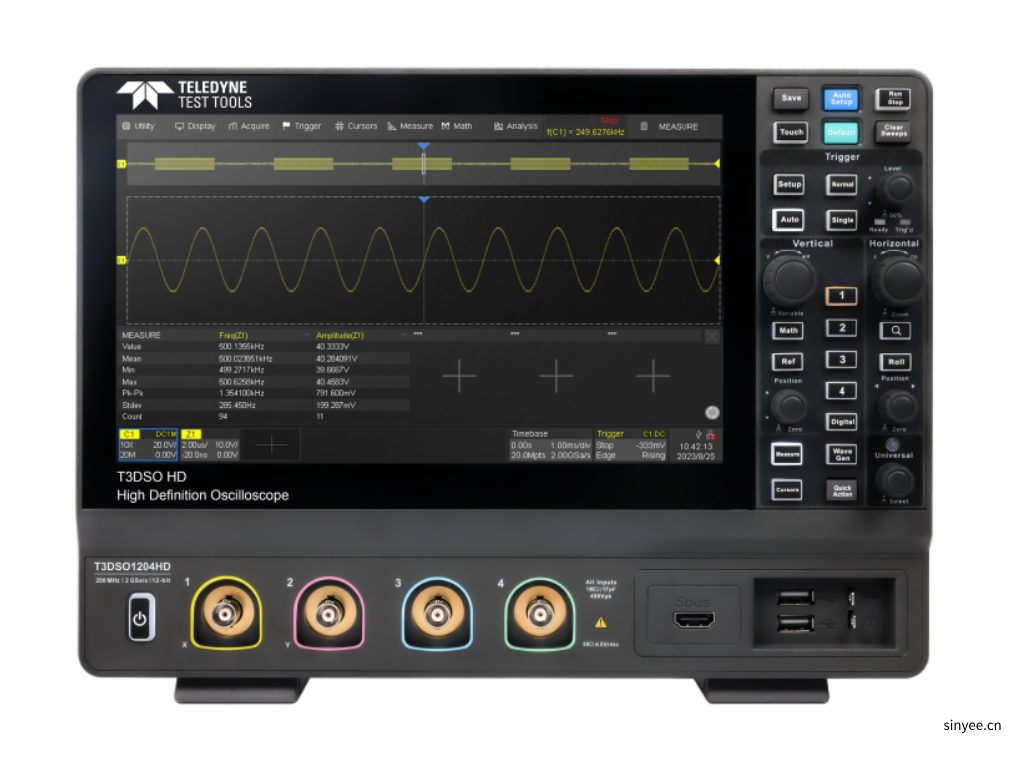

T3DSO3000HD數字示波器200 MHz–1GHz


型號：T3DSO3000HD


力科 T3DSO3000hd 是一款高性能數字示波器，具備 4 通道、最高 1GHz 帶寬與 4GS s 采樣率，12 位高分辨率搭配低噪聲設計，波形捕獲率最高達 890,000 wfm s，可精準捕捉微弱信號與偶發異常。




  ◆ 帶寬：200MHz、350MHz、500MHz、1GHz

◆ 垂直分辨率：12bit

◆ 通道：4路模擬，16路數字(選配)

◆ 采樣率：4GS/s for CH1 and CH3，2GS/s for CH1 andCH2

◆ 存儲深度：400Mpts for CH1 and CH3，200Mpts forCH1 and CH2

◆ 10.1”觸摸顯示屏

◆ 標配pass/fail功能，自動化測試，測試結果可追溯

◆ 強大的串行解碼分析，支持的協議包括標配的I2C、SPI、UART、CAN、LIN和選配的CAN FD、I2S、FlexRay、MILSTD-1553B、SENT、Manchester和ARINC429

◆ 選配外置50 MHz任意波形發生器

◆ 豐富的T3系列探頭支持









						在線咨詢


							服務熱線
							 0755-83248861

































產品描述




主要技術指標
帶寬
200 MHz-1 GHz
輸入通道
4
最大采樣率
4 GS/s 采樣率
分辨率
12-bit
內存
400 Mpts

T3DSO3000HD 系列示波器型號比較
產品帶寬通道數最大存儲器深度采樣率適配探頭
T3DSO3024HD 示波器
200 MHz
4 個通道
400 Mpts
4 GS/s
PP026-1
T3DSO3034HD    示波器
350 MHz
4 個通道
400 Mpts
4 GS/s
T3DSO3054HD   示波器
500 MHz
4 個通道
400 Mpts
4 GS/s
T3DSO3104HD  示波器
1 GH
4 個通道
400 Mpts
4 GS/
概述
此 T3DSO3000HD 系列采用最新技術，在正常模式下最大波形捕獲率高達 200,000 wfm/s，在序列模式下最大波形捕獲率高達 890,000 wfm/s，具有 256 級亮度等級顯示功能和色溫顯示模式。它還采用了創新的數字觸發系統，靈敏度高，抖動低。觸發系統支持多種強大的觸發模式，包括串行總線觸發。歷史波形記錄、搜索和導航功能、序列模式、模板測試、波特圖和功率分析等工具是標準配置，允許捕獲、存儲和分析擴展的波形記錄。令人印象深刻的測量和數學功能、50 MHz 任意波形發生器選項以及串行解碼也是該系列產品的特點 T3DSO3000HD。
10.1英寸超大電容觸摸屏支持多點觸摸手勢，加上人性化的UI設計，可大大提高操作效率。它還支持鼠標控制和通過局域網進行遠程Web控制。

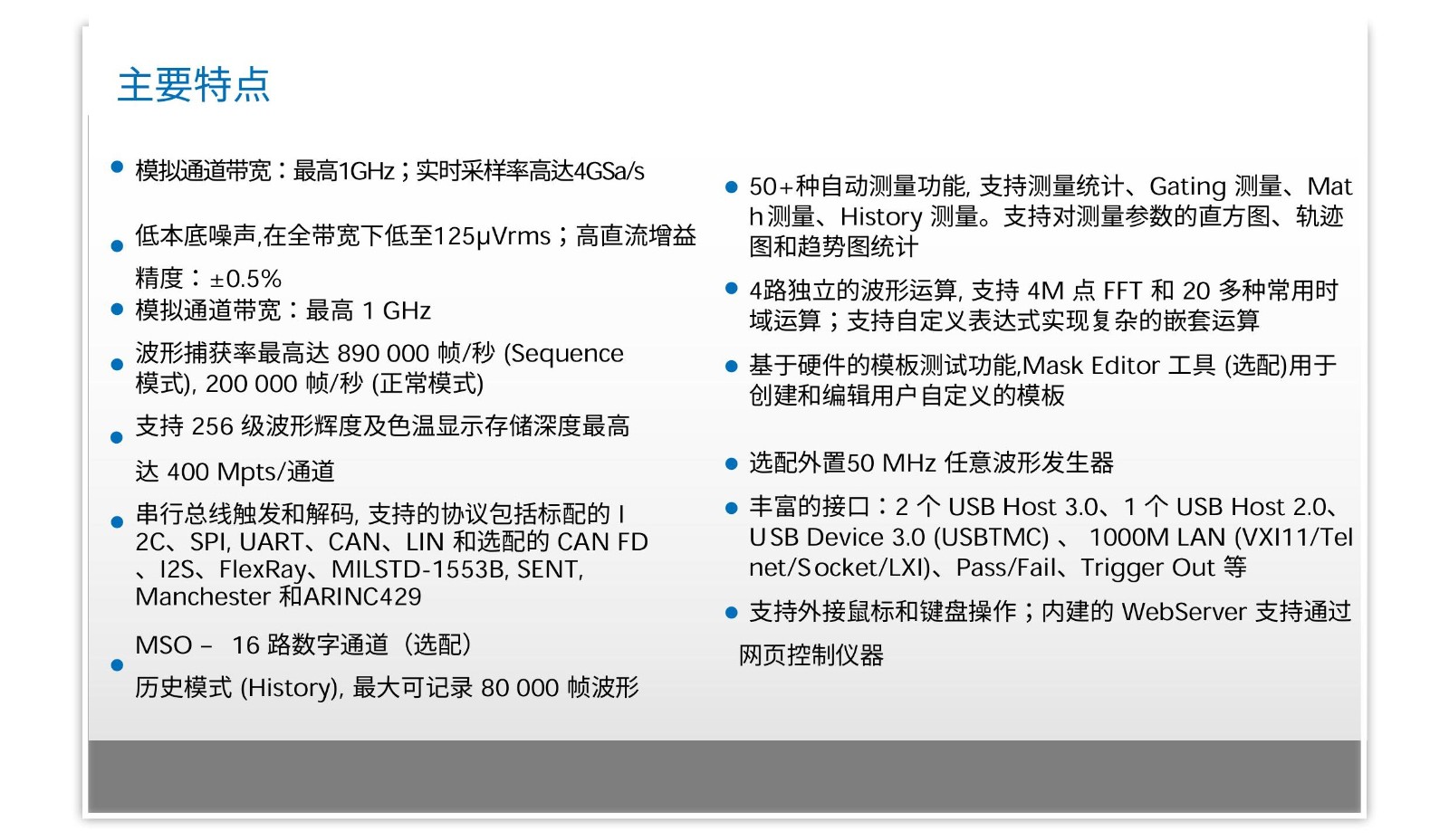

主要功能

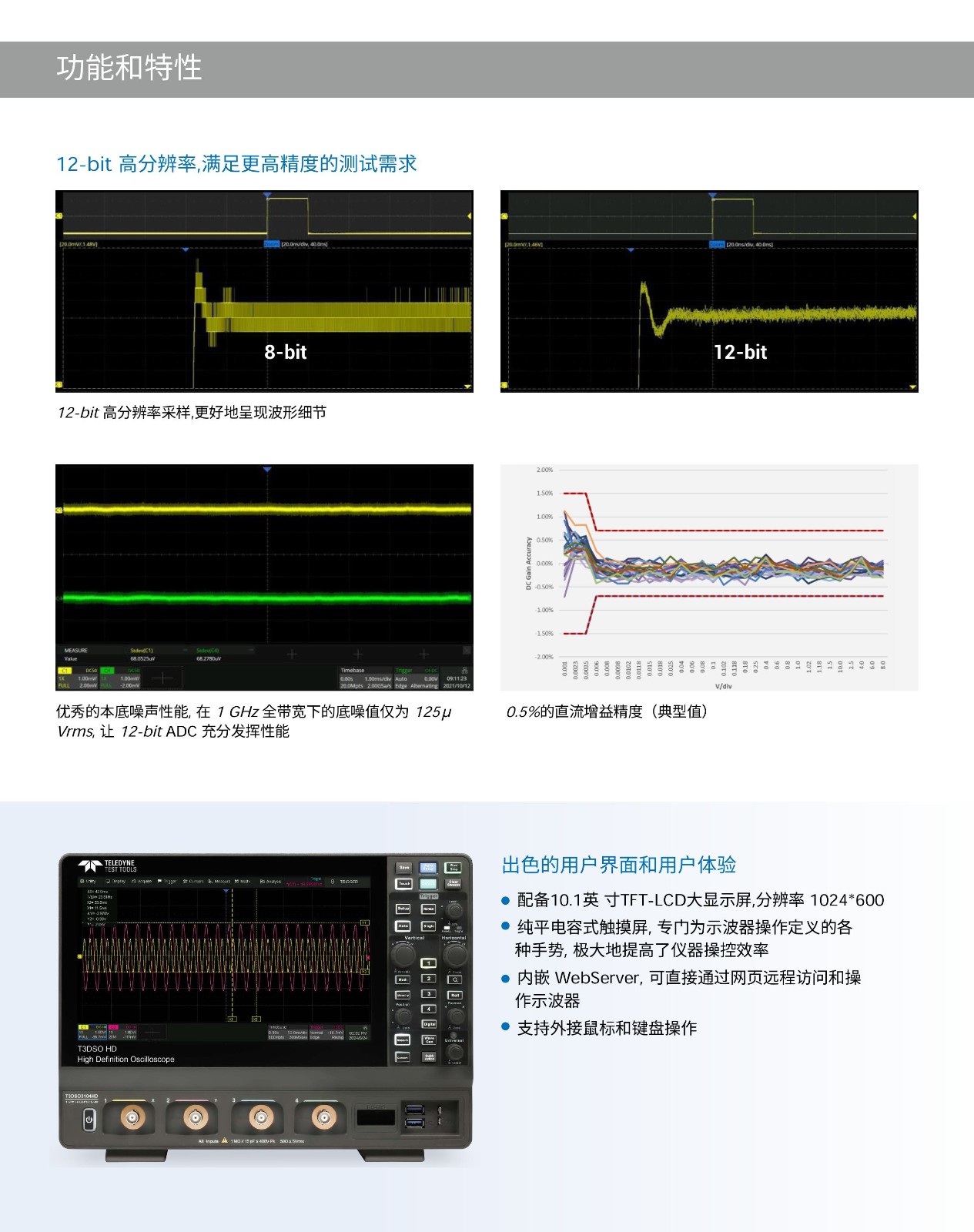

■  12-bit 采樣率高達 4 GS/s 的模擬數字轉換器
■  前端噪聲基底為 125 μVrms @ 1 GHz 帶寬，直流增益精度為 0.5 %
■  4 個模擬通道，帶寬高達 1 GHz

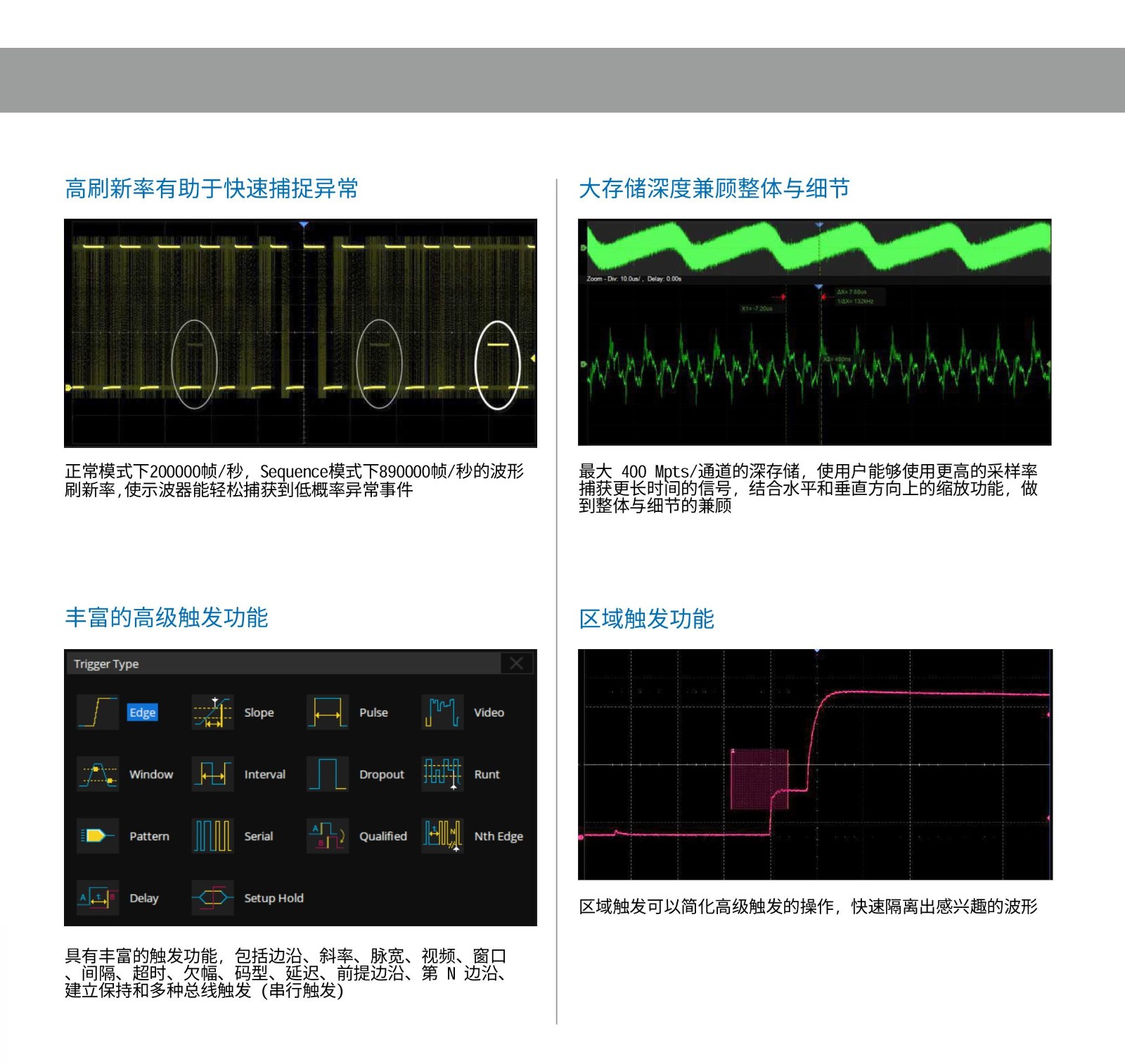

■  波形捕獲率高達 200,000 wfm/s（正常模式）和 890,000 wfm/s（序列模式）
■  支持256級強度分級和色溫顯示模式
■  高達 400個 Mpts/ch 記錄長度
■  串行總線觸發和解碼器，標準支持協議 I2C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I2S、MILSTD-1553B、SENT、Manchester 和 ARINC429。
■  標準配備功率分析、波特圖和序列模式功能。

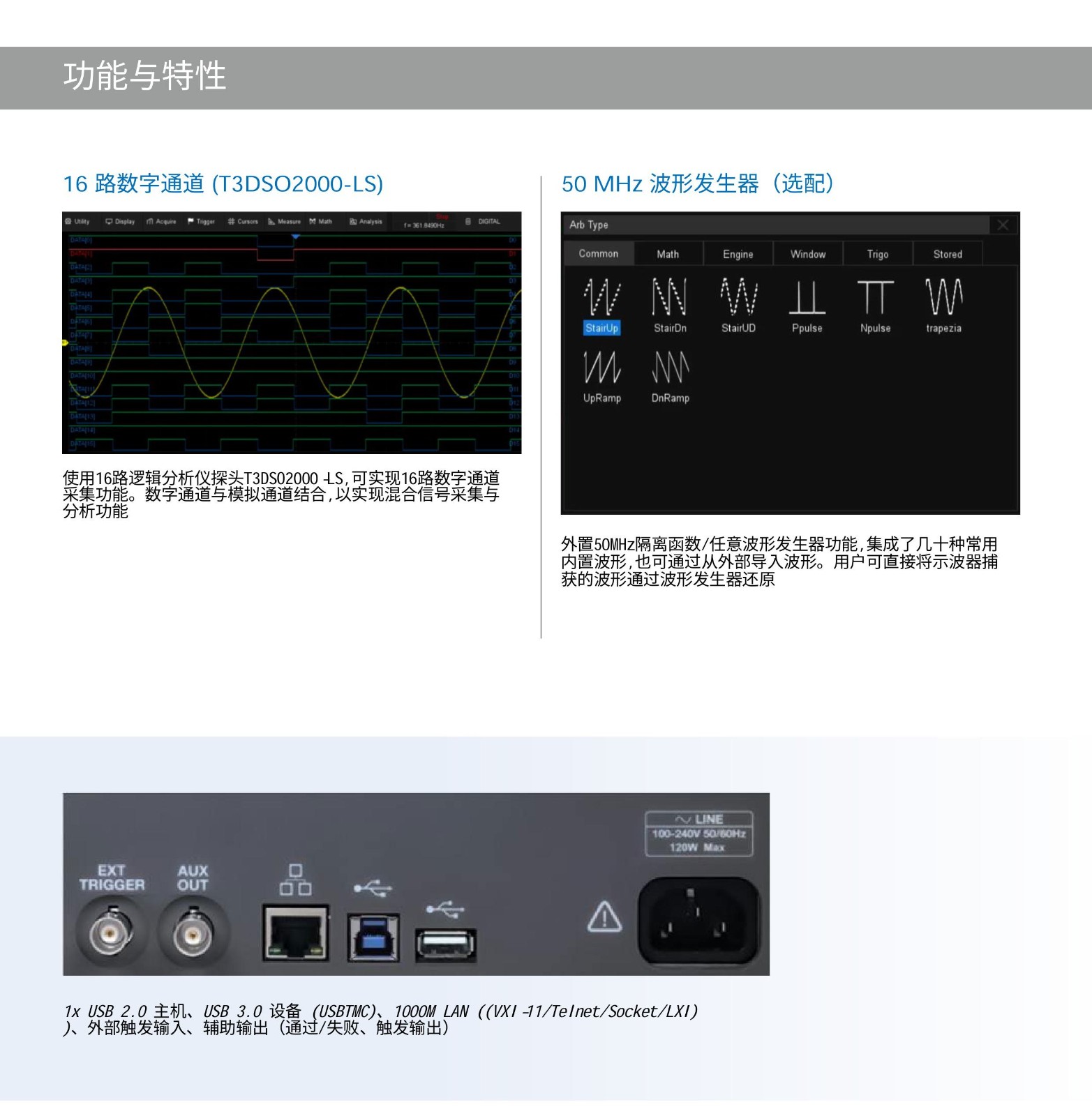

■  MSO – 16 個數字通道（可選）

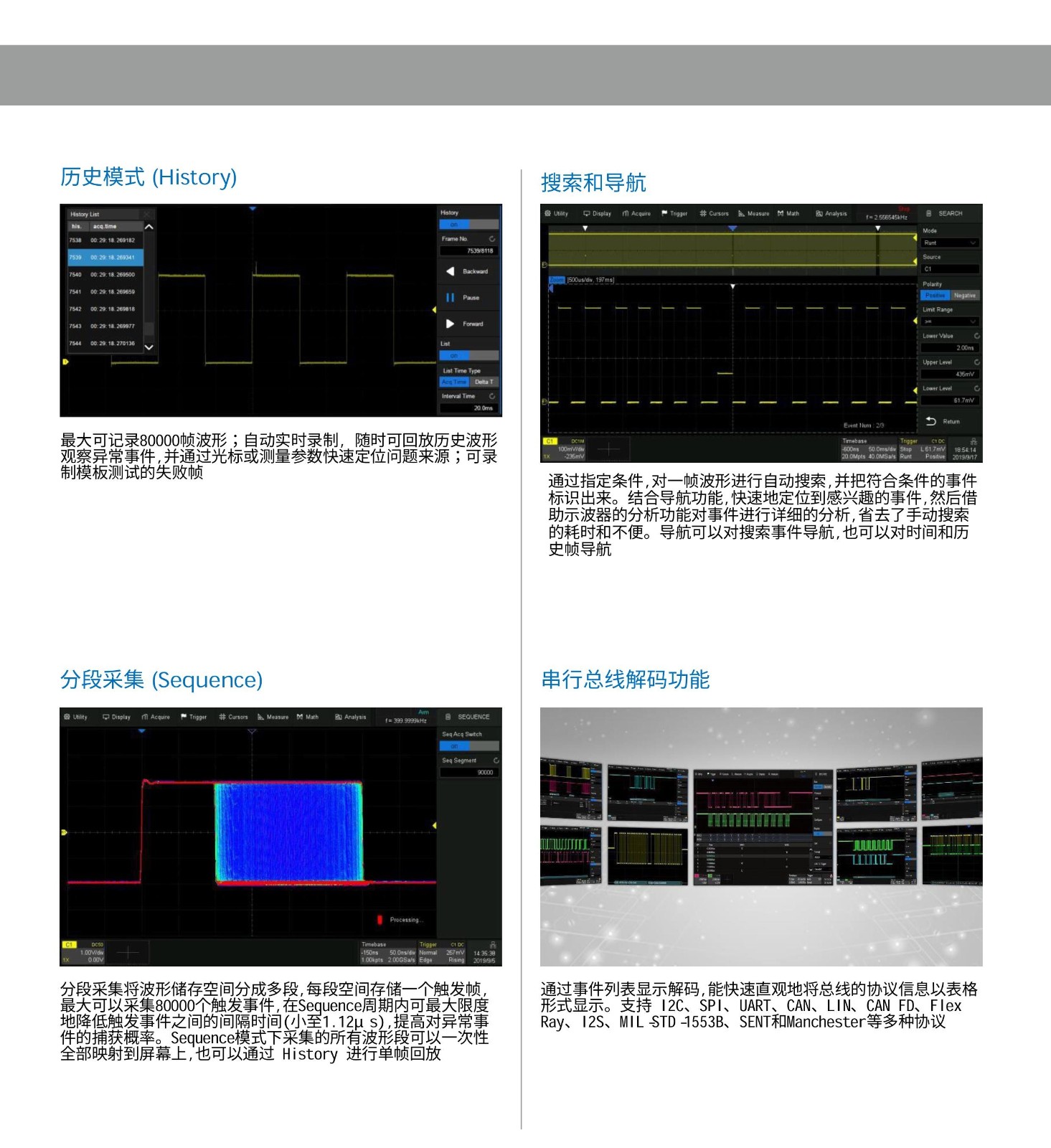

■  歷史波形記錄（History）功能，最大記錄波形長度為80,000幀

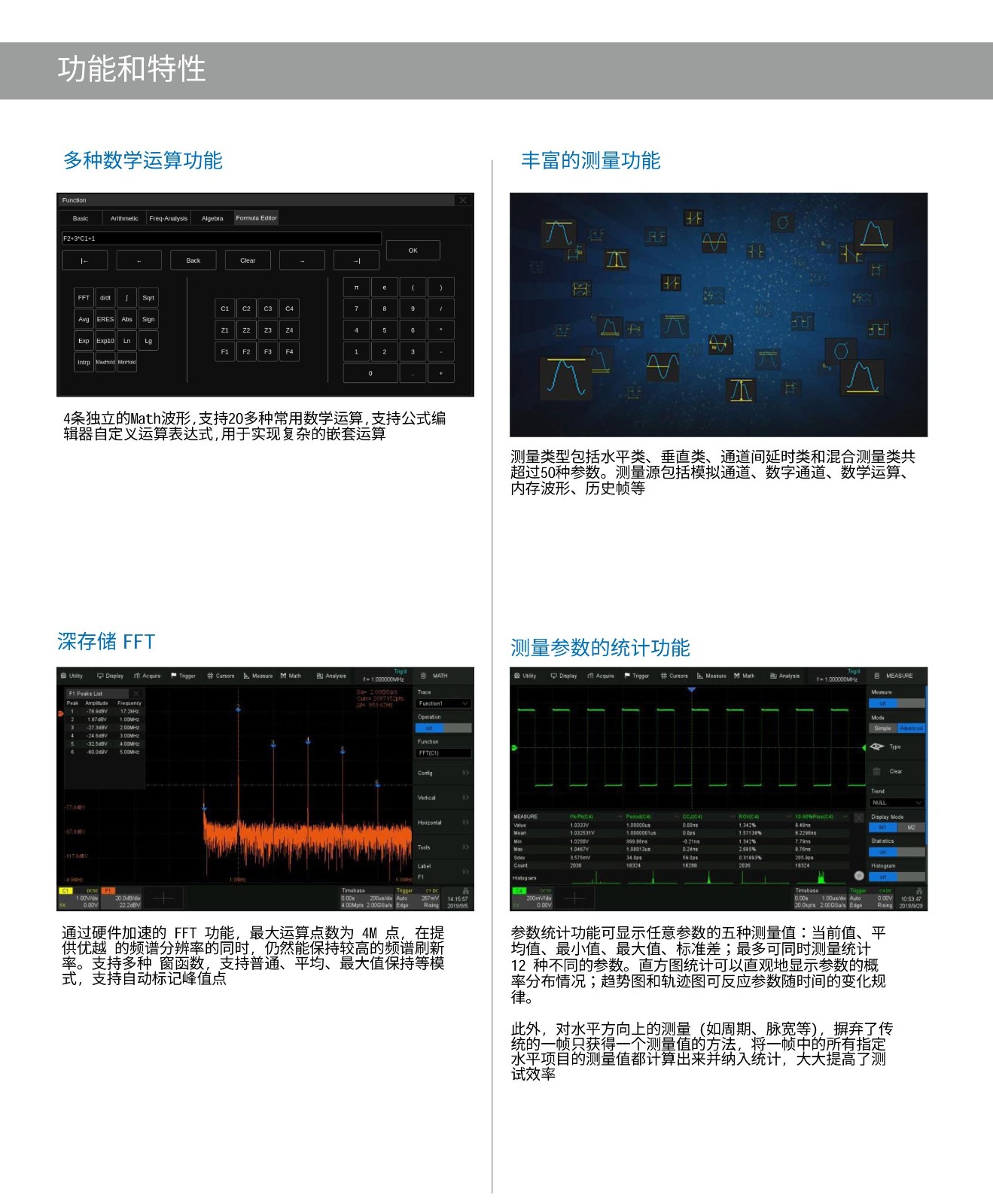

■  自動測量 50 多個參數，支持直方圖、軌跡、趨勢、門控測量以及數學、歷史和參考測量的統計
■  4 條數學軌跡 (4 Mpts FFT（加、減、乘、除、積分、微分、平方根等），支持公式編輯器

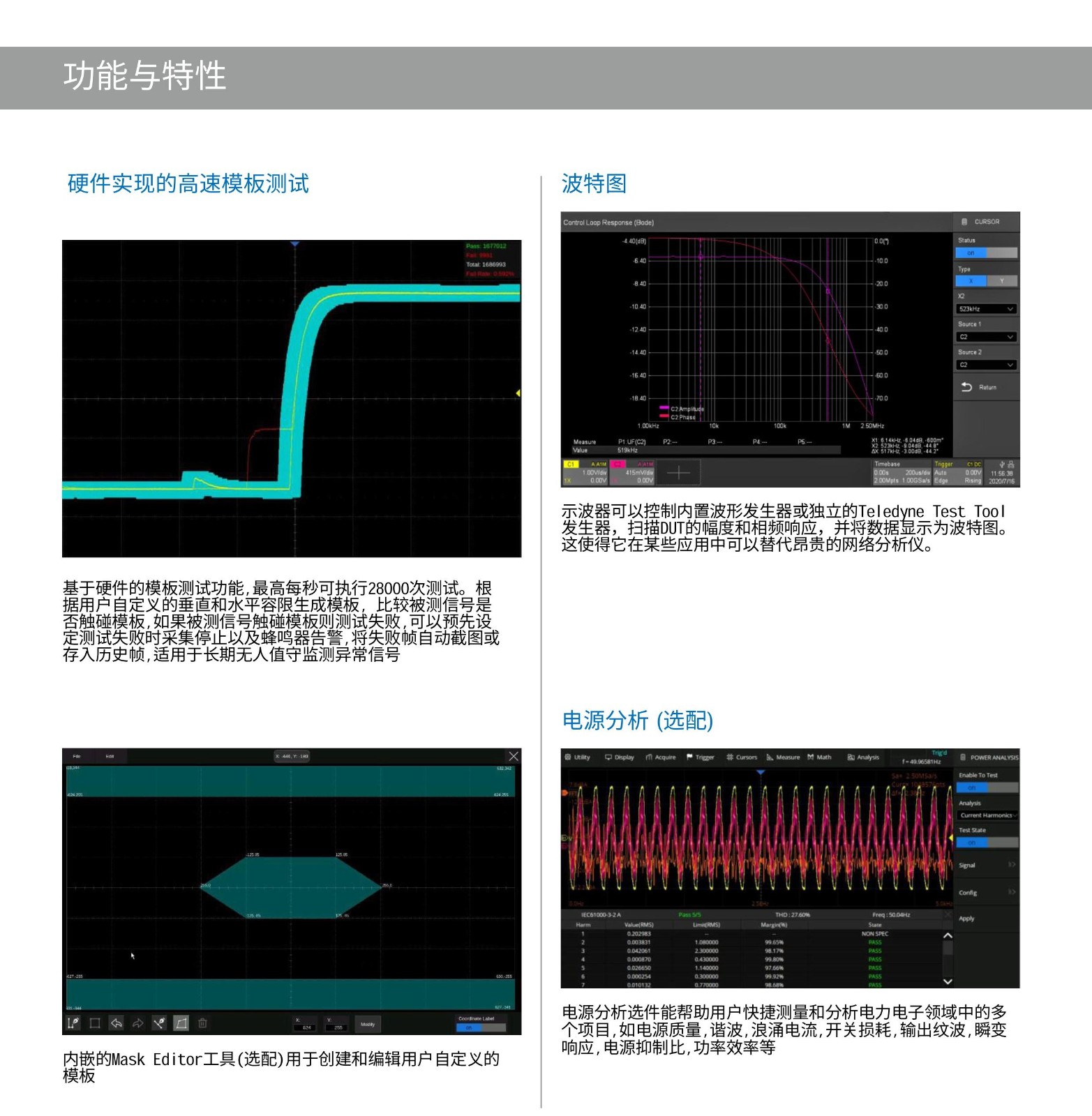

■  基于硬件的高速平均，ERES；基于硬件的高速模板測試功能，帶有用于創建用戶定義模板的模板編輯器工具
■  內置 50 MHz 波形發生器軟件。需要選配 T3DSO-FGMOD硬件激活。
■  接口包括：2x USB 3.0 主機、1x USB 2.0 主機、USB 3.0 設備 (USBTMC)、1000M LAN (VXI-11/Telnet/Socket/LXI)、外部觸發輸入、輔助輸出（通過/失敗、觸發輸出）
■  內置Web服務器支持使用Web瀏覽器通過LAN端口進行遠程控制。支持SCPI遠程控制命令。支持外接鼠標和鍵盤
