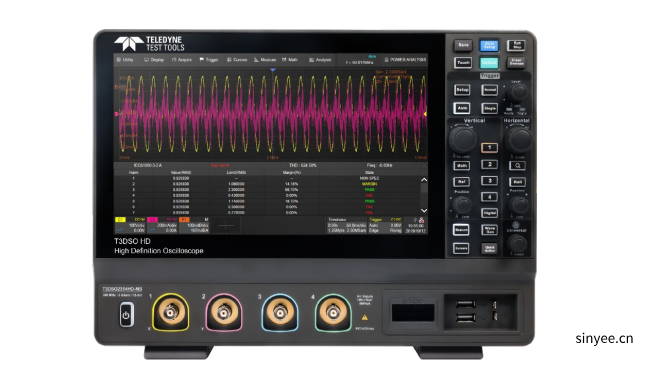

T3DSO2000HD數字示波器100–350MHz

型號：T3DSO2000HD

T3DSO2000HD示波器配備4通道，帶寬覆蓋 100-350MHz，采用 12 位高分辨率 ADC 和低噪聲前端（65μVrms 本底噪聲），支持 2GS s 采樣率與 200Mpts 深度存儲，波形捕獲率達 50 萬幀 s。

◆ 帶寬：100MHz、200MHz、350MHz
◆ 垂直分辨率：12bit
◆ 通道：4路模擬，16路數字(選配)
◆ 采樣率：2GS/s for CH1 and CH3，1GS/s for CH1 and CH2
◆ 存儲深度：200Mpts for CH1 and CH3，100Mpts for CH1and CH2
◆ 10.1”觸摸顯示屏
◆ 標配pass/fail功能，自動化測試，測試結果可追溯
◆ 強大的串行解碼分析，支持的協議包括I2C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT 和Manchester
◆ 選配外置50 MHz任意波形發生器
◆ 豐富的T3系列探頭支持

在線咨詢

服務熱線 0755-83248861

產品描述

主要技術指標

輸入通道	4
帶寬	100 MHz - 350 MHz
分辨率	12-bit
最大采樣率	2 GS/s 采樣率
最大內存	200 Mpts
內存	100 Mpts – 200天內 Mpts

T3DSO2000HD 系列示波器型號比較

產品	帶寬	通道數	最大存儲器深度	采樣率	適配探頭
T3DSO2104H 示波器	100MHz	4 個模擬通道	200 Mpts	2 GS/s	PP026-1
T3DSO2204HD 示波器	200MHz	4 個模擬通道	200 Mpts	2 GS/s
T3DSO2354HD 示波器	350MHz	4 個模擬通道	200 Mpts	2 GS/s
T3DSO2104HD-MS 示波器	100MHz	4 個模擬通道和 16 個數字通道	200 Mpts	2 GS/s
T3DSO2204HD-MS 示波器	200MHz	4 個模擬通道和 16 個數字通道	200 Mpts	2 GS/s
T3DSO2354HD-MS 示波器	350MHz	4 個模擬通道和 16 個數字通道	200 Mpts	2 GS/s

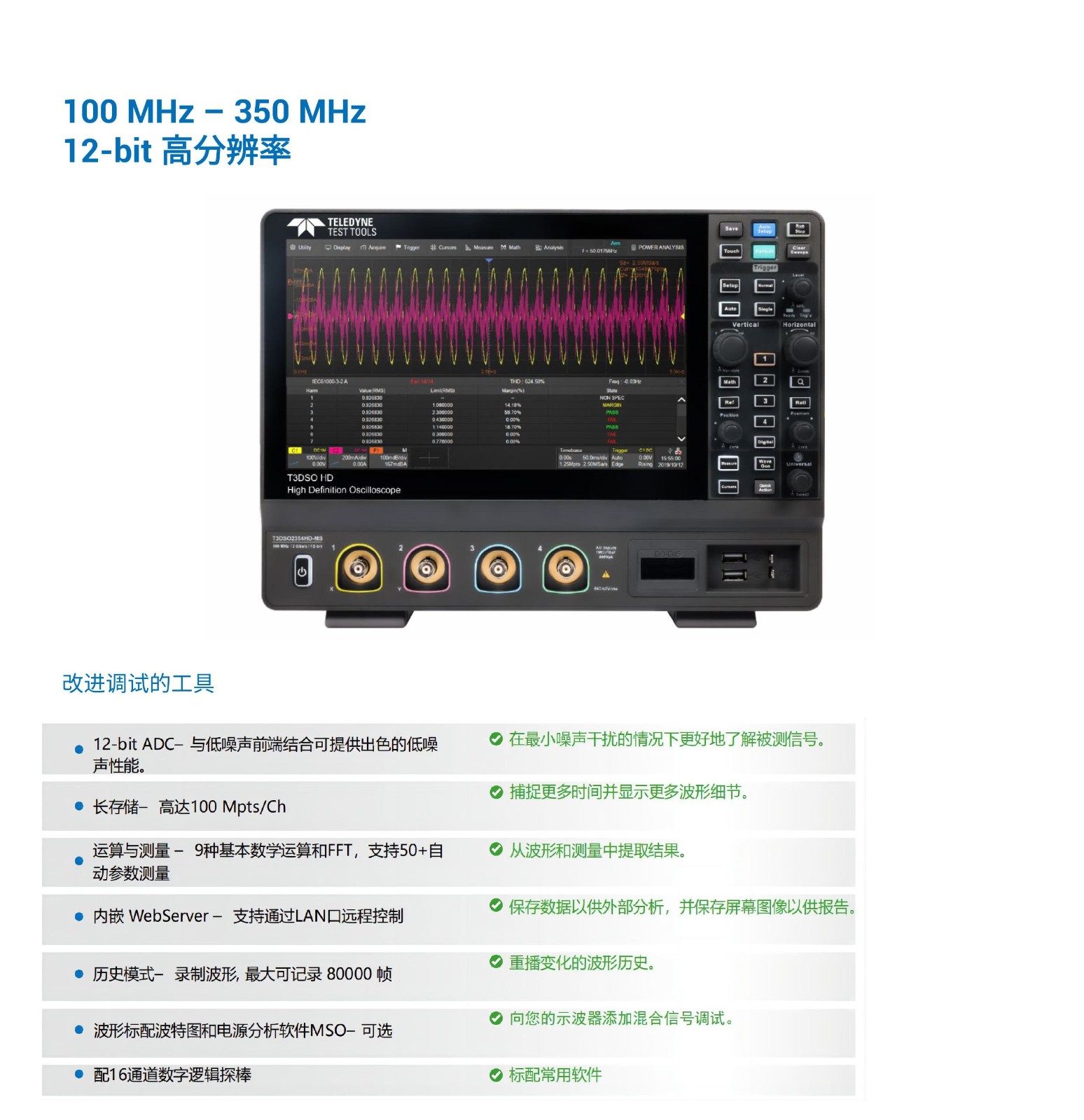

T3DSO2000HD 系列臺式示波器具有 4 通道型號，模擬帶寬選項為 100 MHz、200 MHz 和 350 MHz。這 T3DSO2000HD示波器使用 12-bit 高分辨率 ADC 和低噪聲前端可提供令人印象深刻的噪聲性能，涵蓋廣泛的測量應用。每個型號均提供 2 GSa/s（交錯）的最大采樣率和 200 的最大存儲深度 Mpts 在交錯模式下。 MS 配置型號還標配 16 通道邏輯探頭。

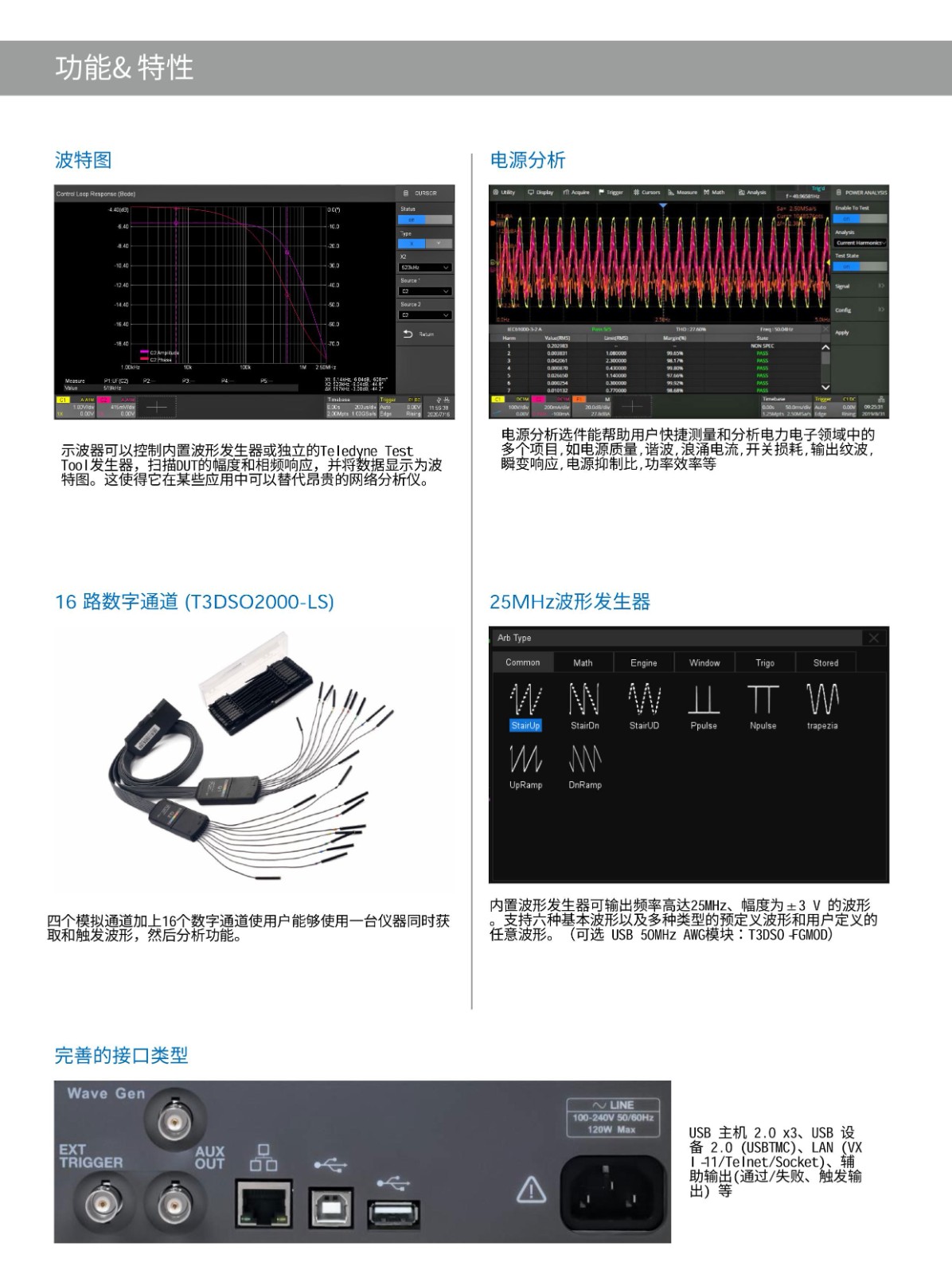

此 T3DSO2000HD系列采用最新技術，最大波形捕獲率高達100,000 wfm/s（普通模式，Sequence模式高達500,000 wfm/s），256級強度分級顯示功能以及色溫顯示模式。它還采用了創新的數字觸發系統，具有高靈敏度和低抖動。觸發系統支持串行總線觸發等多種強大的觸發模式。歷史波形記錄、搜索和導航功能、模板測試、波特圖、功率分析和直方圖等工具允許捕獲、存儲和分析擴展的波形記錄。一系列令人印象深刻的測量和數學功能、25 MHz 任意波形發生器選項以及串行解碼也是該產品的特色。 T3DSO2000HD。 10.1英寸大顯示屏電容觸摸屏支持多點觸控手勢，加上人性化的UI設計，可以大大提高操作效率。它還支持鼠標控制和通過 LAN 進行遠程 Web 控制。

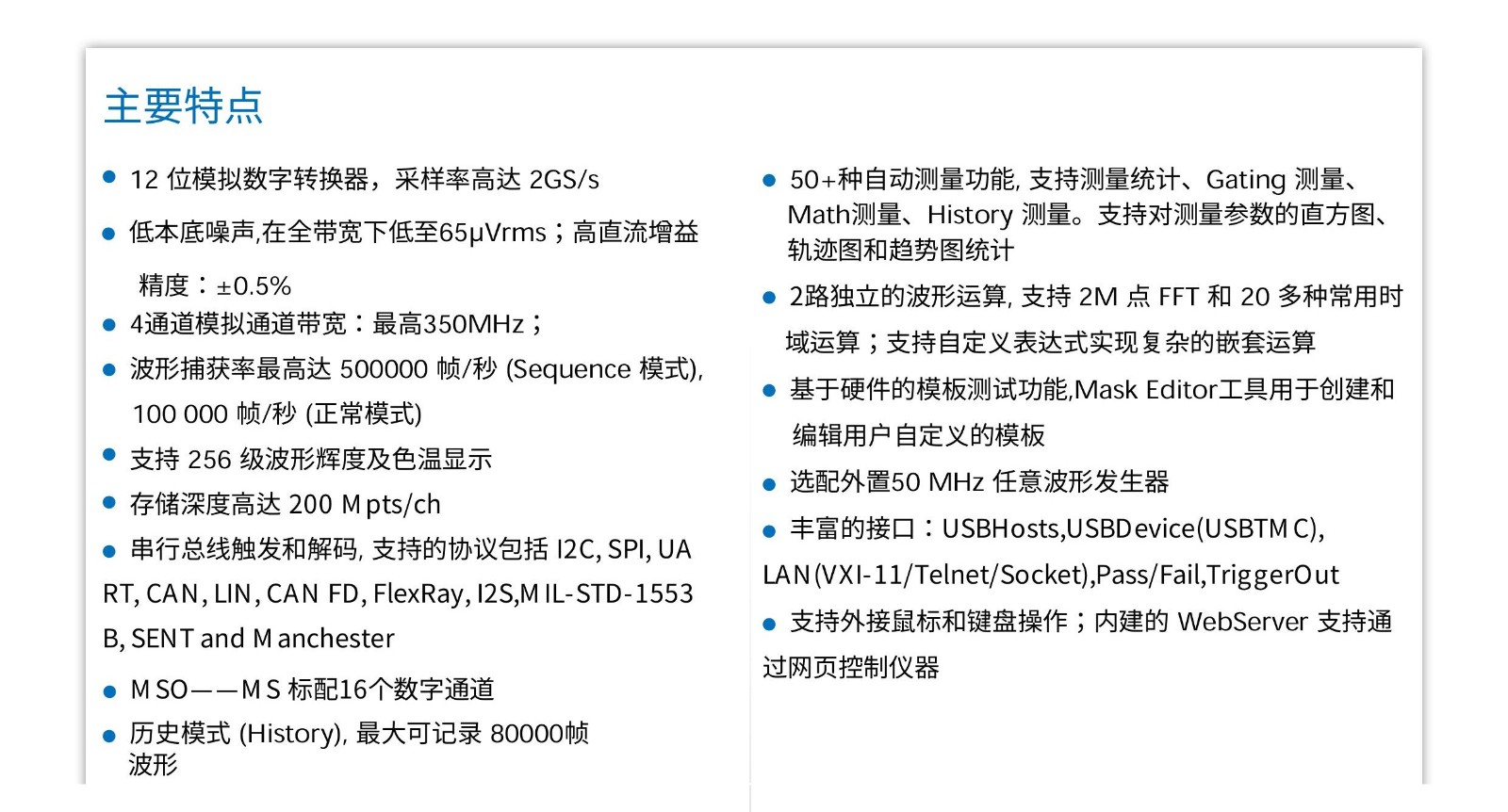

主要功能

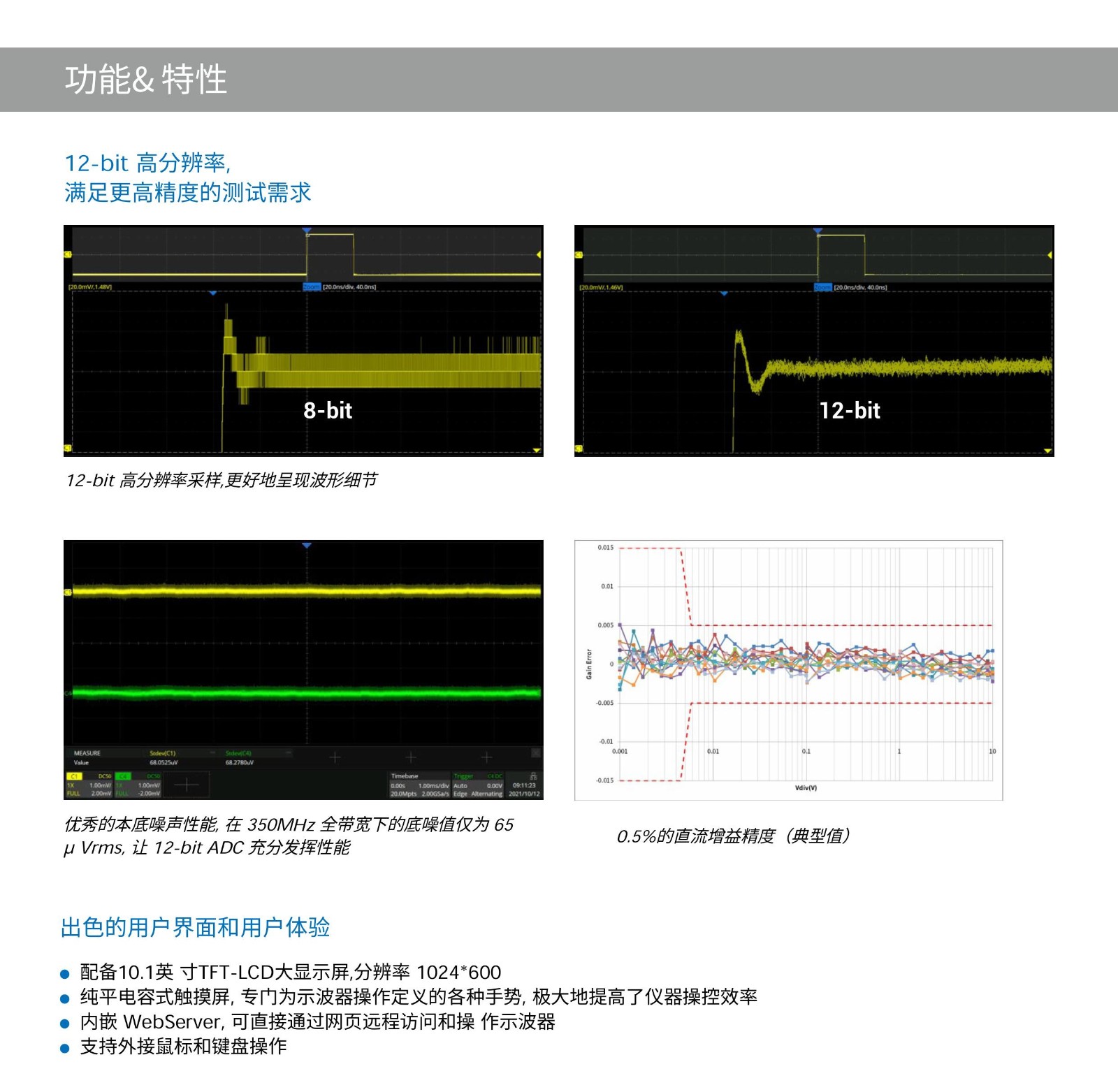

■ 12-bit 采樣率高達 2 GSa/s 的模數轉換器

■ 前端在 70 MHz 帶寬和 500 % 直流增益精度下具有 0.5 μVrms 本底噪聲

■ 4 個模擬通道，帶寬高達 350 MHz

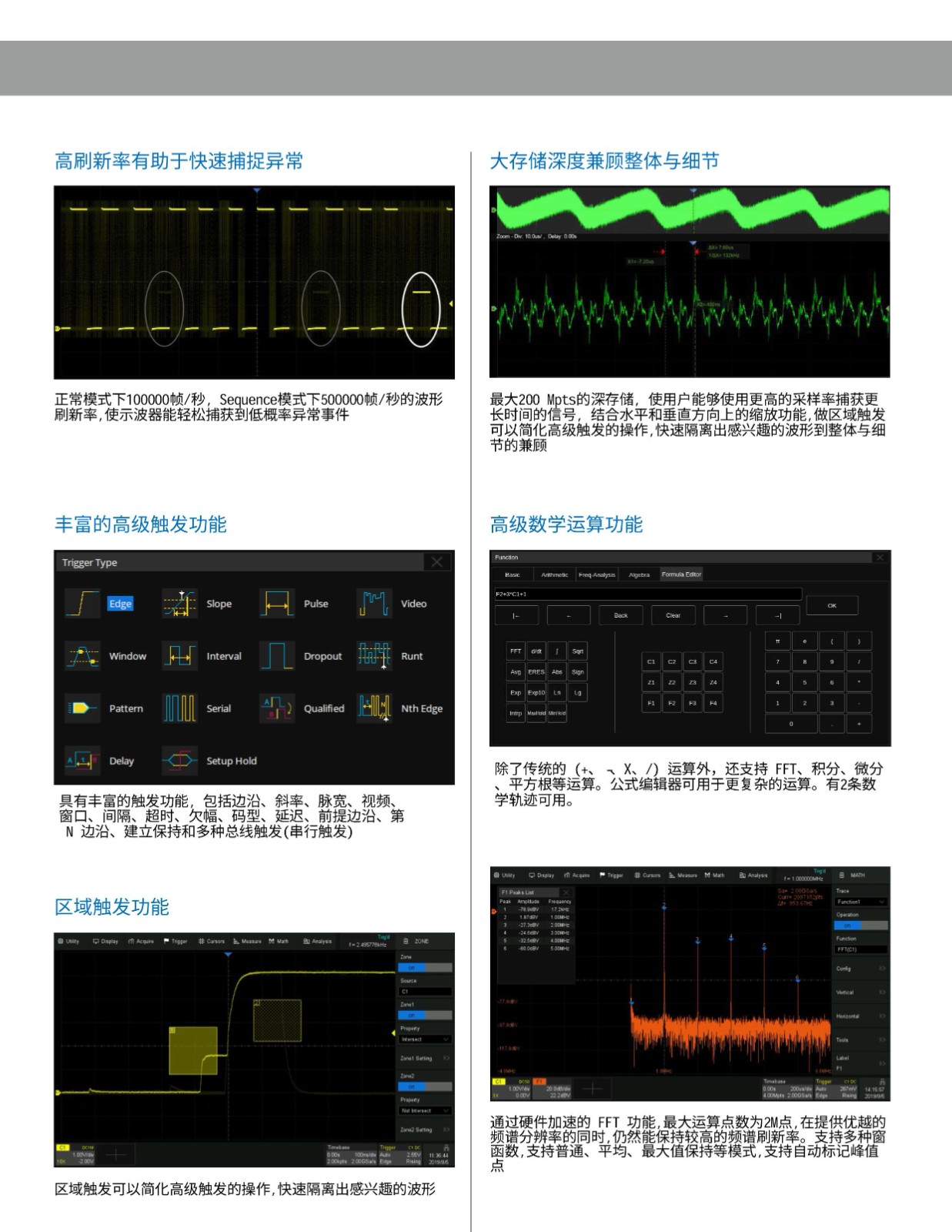

■ 波形捕獲率高達 100,000 wfm/s（正常模式）和 500,000 wfm/s（序列模式）

■ 支持256級強度分級和色溫顯示模式

■ 高達 200個 Mpts/ch 記錄長度

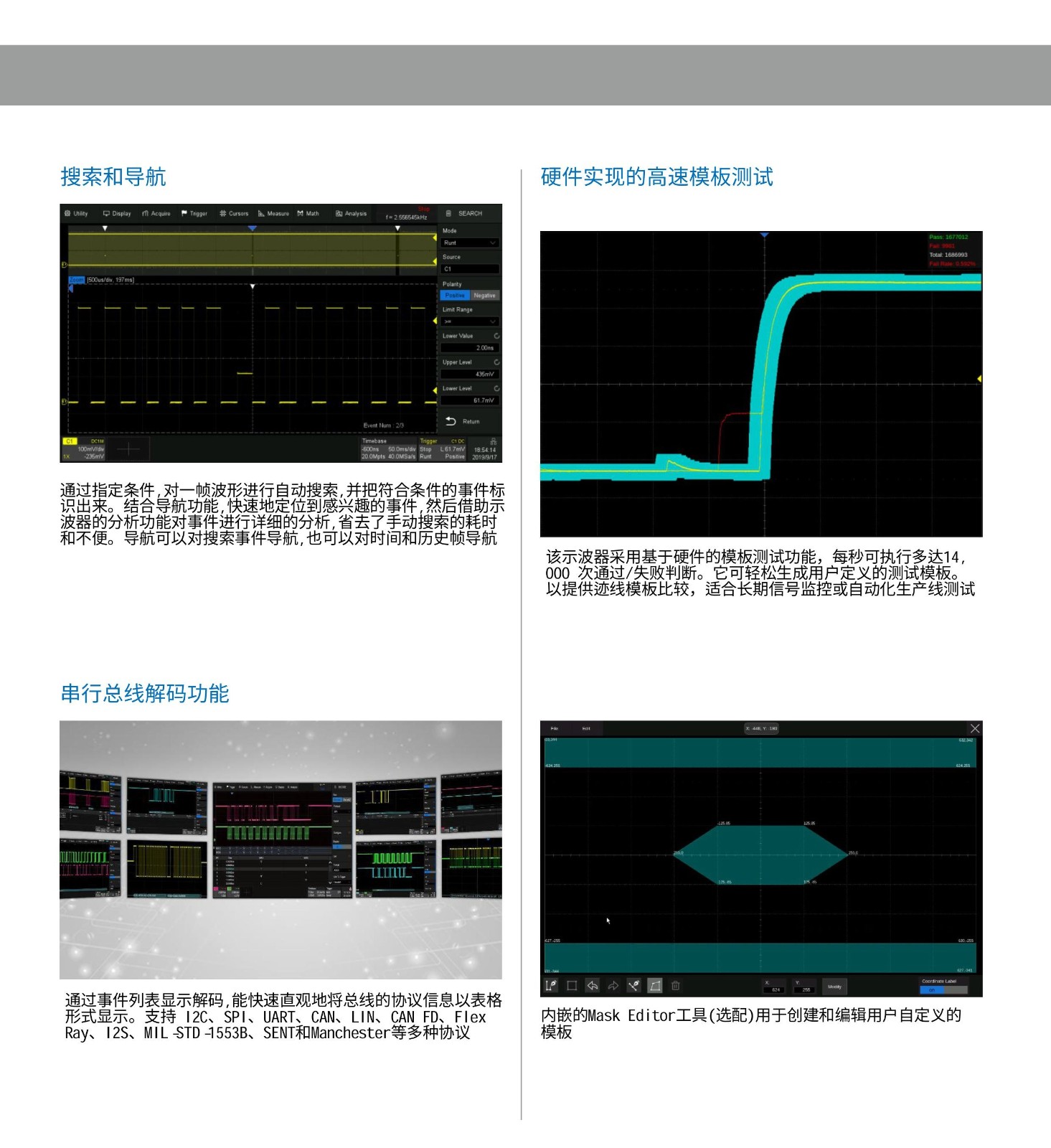

■ 串行總線觸發和解碼器，支持協議 I2C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I2S、MIL-STD-1553B、SENT 和 Manchester

■ MSO – 16 個數字通道（DSO 型號可選，MS 型號標配）

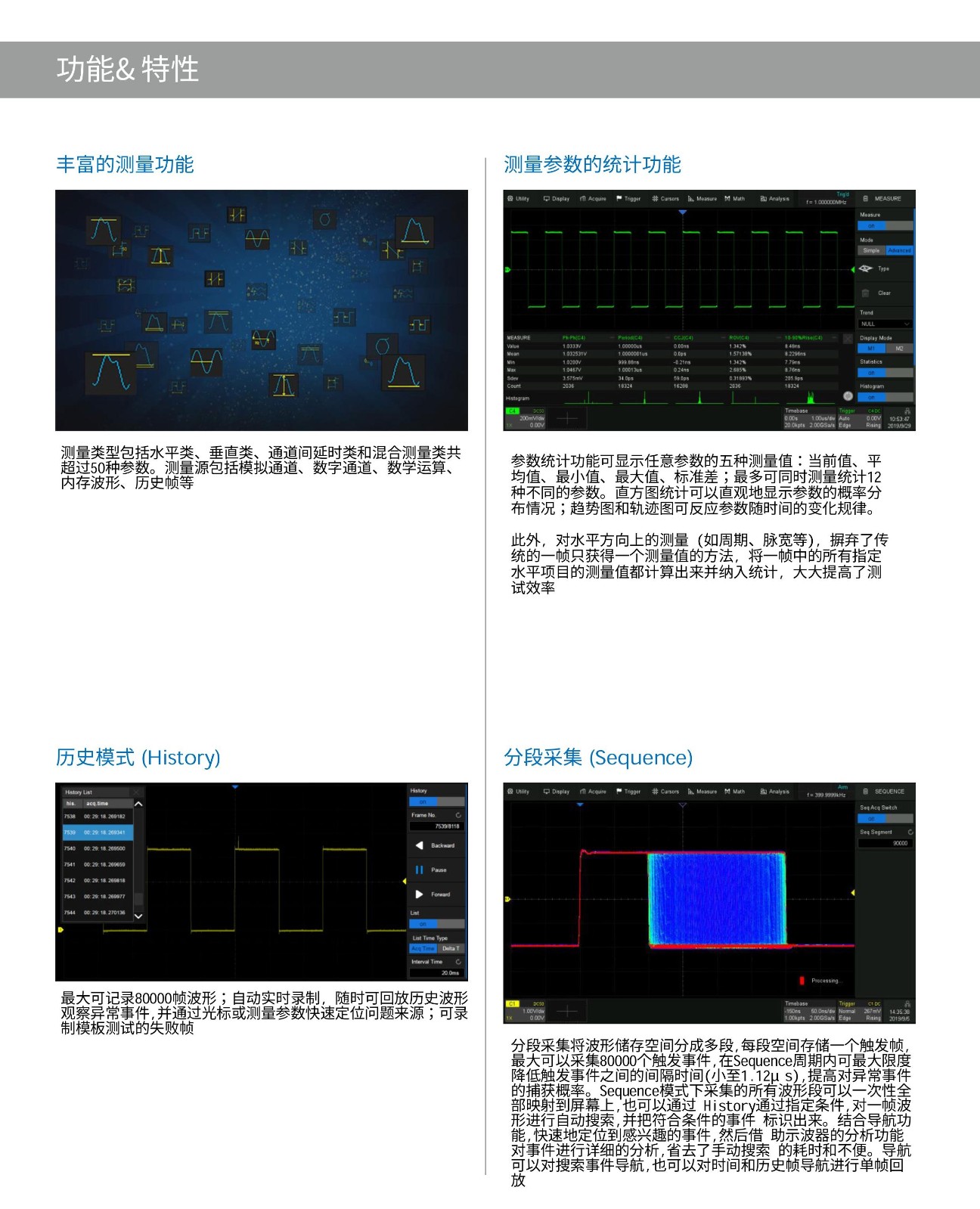

■ 歷史波形記錄（History）功能，最大記錄波形長度為80,000幀

■ 自動測量 50 多個參數，支持直方圖、軌跡、趨勢、門控測量以及數學、歷史和參考測量的統計

■ 2 條數學軌跡 (2 Mpts FFT（加、減、乘、除、積分、微分、平方根等），支持公式編輯器
