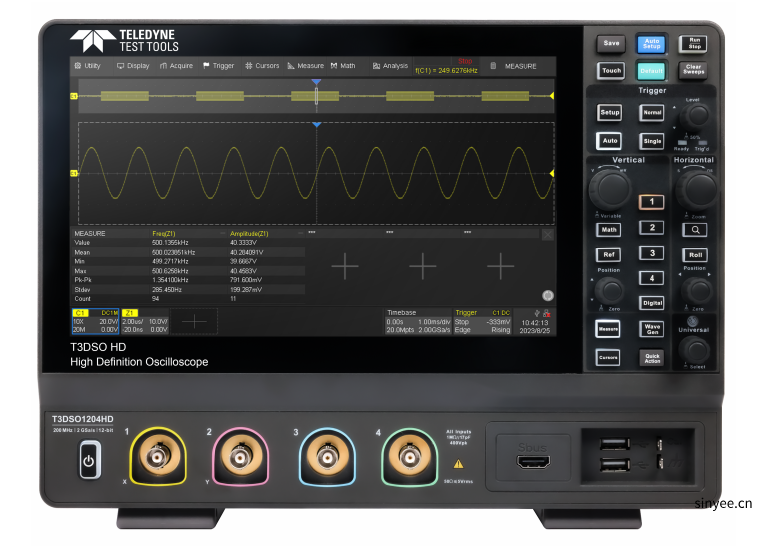

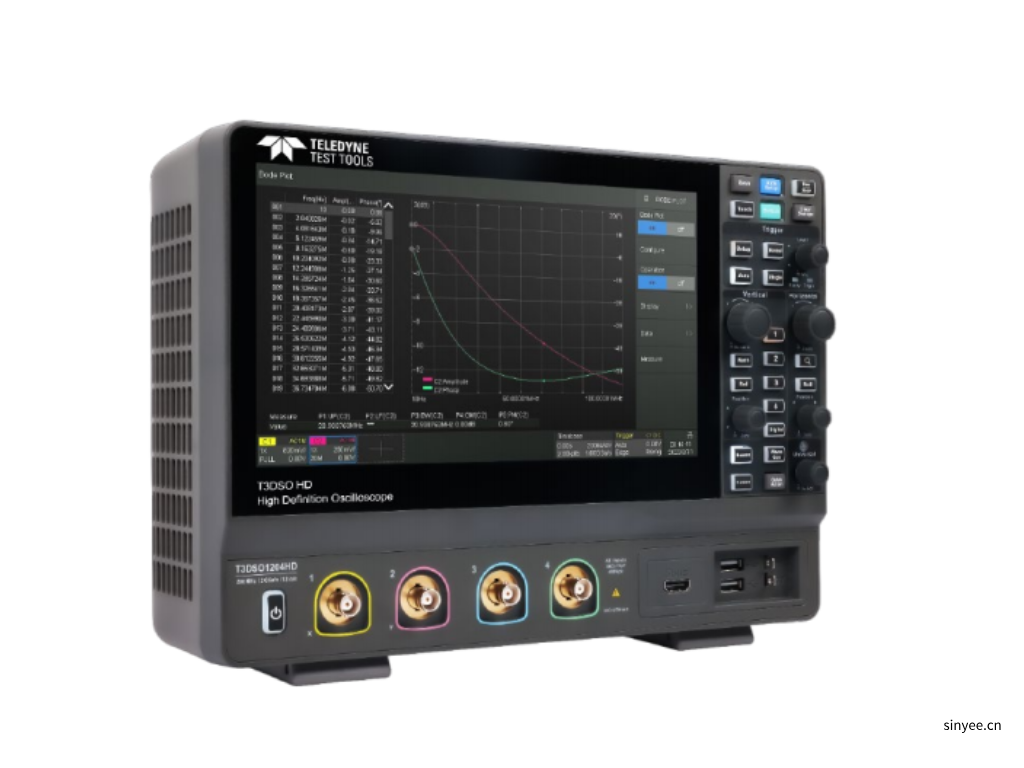

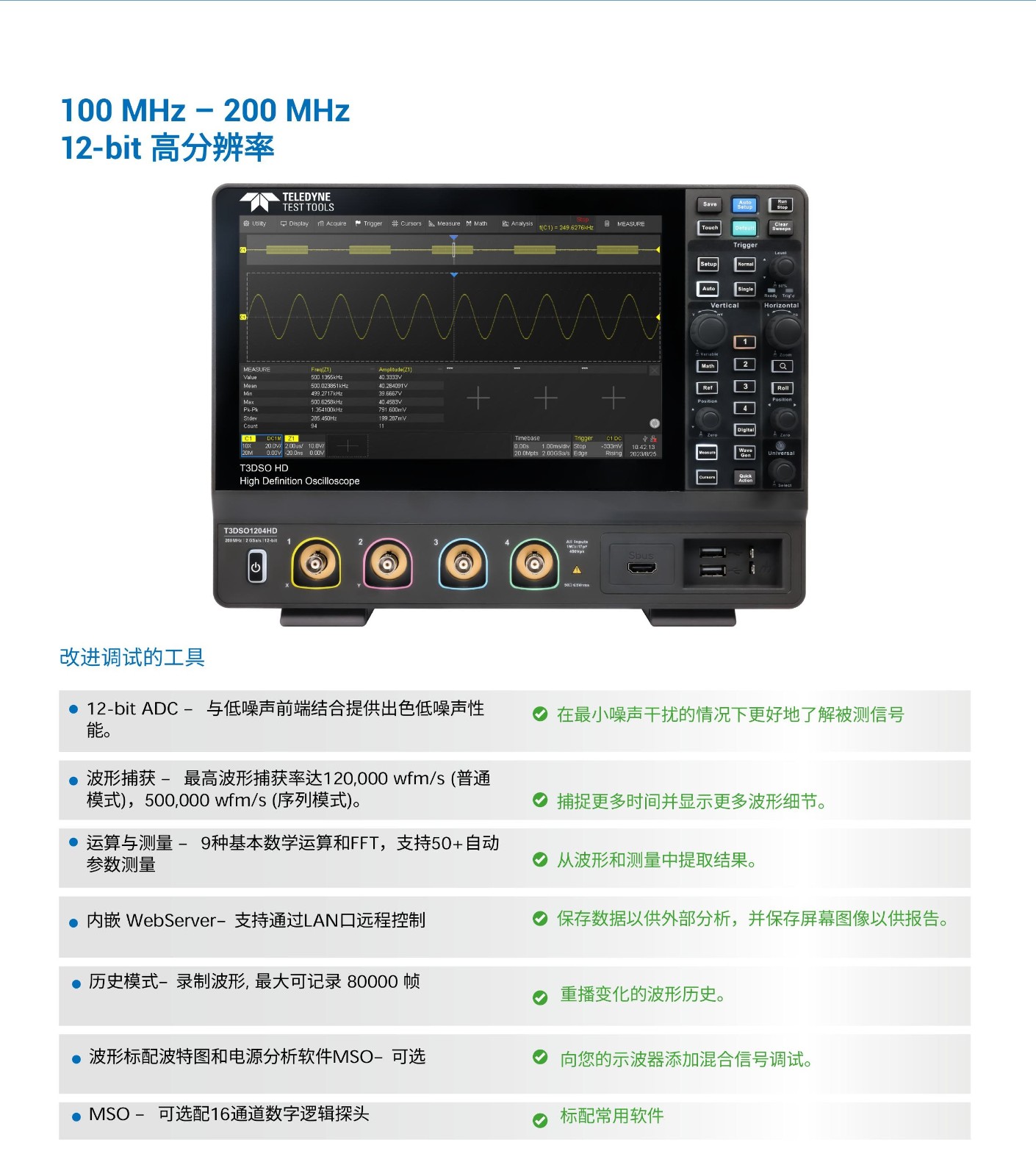

T3DSO1000HD數字示波器100–200 MHz
型號：T3DSO1000HD
T3DSO1000hd 4通道示波器，帶寬 100 200MHz，12 位高分辨率搭配 2GS s 采樣率，100Mpts 深存儲，波形捕獲率最高達 50 萬 wfm s，低噪聲且觸發靈敏。
◆ 帶寬：100MHz、200MHz
◆ 垂直分辨率：12bit
◆ 通道：4路模擬，16路數字(選配)
◆ 采樣率：500MS/s for 4ch，1GS/s for 2 ch，2GS/sfor 1ch
◆ 存儲深度：25Mpts for 4ch，50Mpts for 2ch，100Mpts for 1ch
◆ 10.1”觸摸顯示屏
◆ 標配pass/fail功能，自動化測試，測試結果可追溯
◆ 強大的串行解碼分析，支持的協議包括I2C、SPI、UART-CAN、LIN、CANFD(僅解碼)、FlexRay(僅解碼)
◆ 選配外置50 MHz任意波形發生器
◆ 豐富的T3系列探頭支持
在線咨詢
服務熱線
0755-83248861
分享至
產品描述
主要技術指標 | |
帶寬 | 100 MHz - 200 MHz |
輸入通道 | 4 |
最大采樣率 | 2 GS/s 采樣率 |
分辨率 | 12-bit |
內存 | 100 Mpts |
T3DSO1000HD 系列示波器型號比較
| 產品 | 帶寬 | 通道數 | 最大存儲器深度 | 采樣率 | 適配探頭 |
|---|---|---|---|---|---|
T3DSO1104HD 示波器 | 100 MHz | 4 個模擬通道 | 100 Mpts | 2 GS/s | T3PP350 |
T3DSO1204HD 示波器 | 200 MHz | 4 個模擬通道 | 100 Mpts | 2 GS/s |

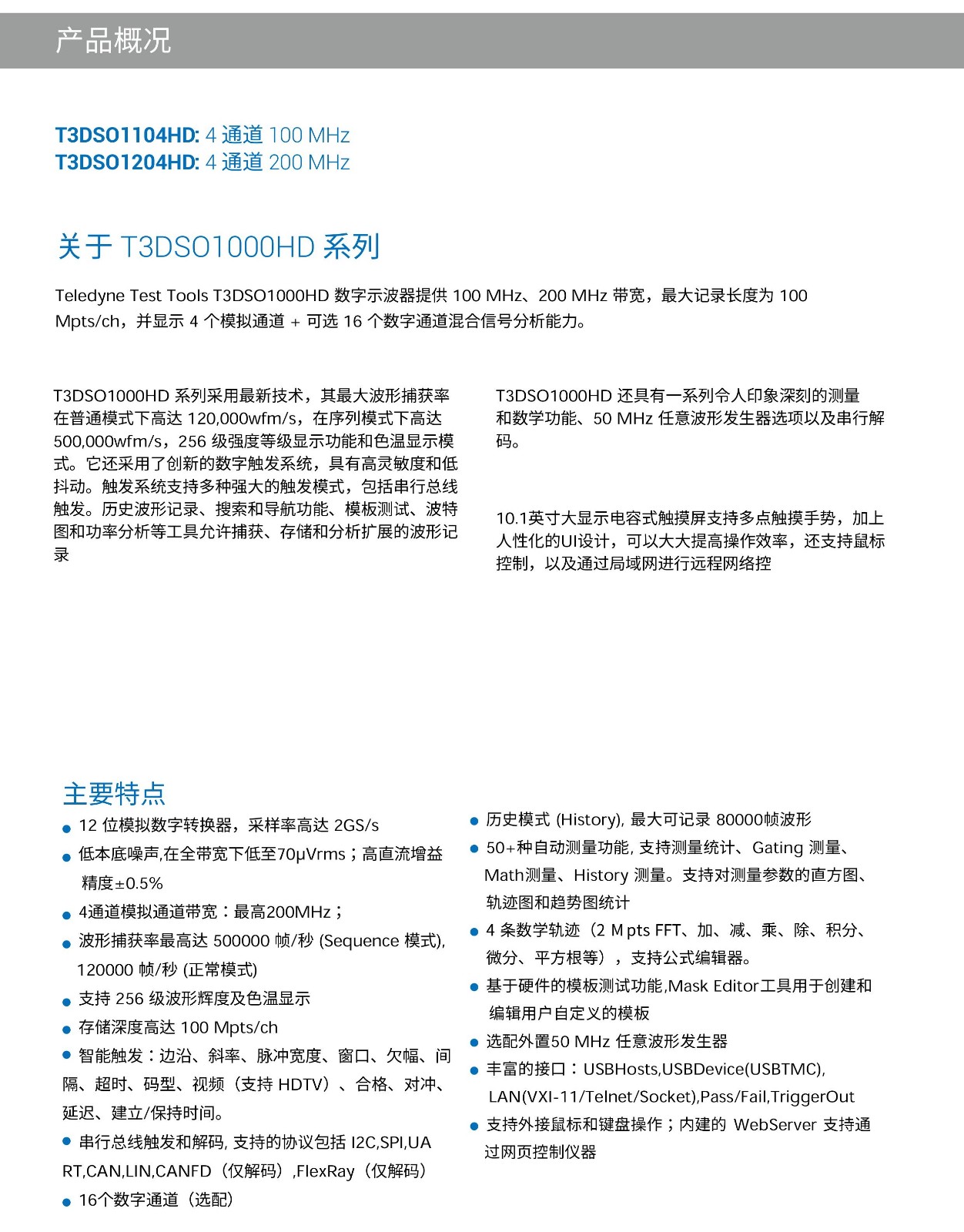

概述
此 T3DSO1000HD 系列采用最新技術，最大波形捕獲率高達 120,000 wfm/s（正常模式，最高 500,000 wfm/sin 序列模式），256 級亮度等級顯示功能以及色溫顯示模式。它還采用了創新的數字觸發系統，靈敏度高，抖動低。觸發系統支持多種強大的觸發模式，包括串行總線觸發。歷史波形記錄、搜索和導航功能、模板測試、波特圖、功率分析和直方圖等工具允許捕獲、存儲和分析擴展的波形記錄，所有這些都是該系列的標準配置，從而為工程師和學生提供了功率分析工具。
10.1英寸大顯示屏電容式觸摸屏支持多點觸摸手勢，加上用戶友好的UI設計，可以大大提高操作效率。它還支持鼠標控制和通過局域網進行遠程網絡控制。
主要功能
■ 12-bit 采樣率高達 2 GSa/s 的模數轉換器

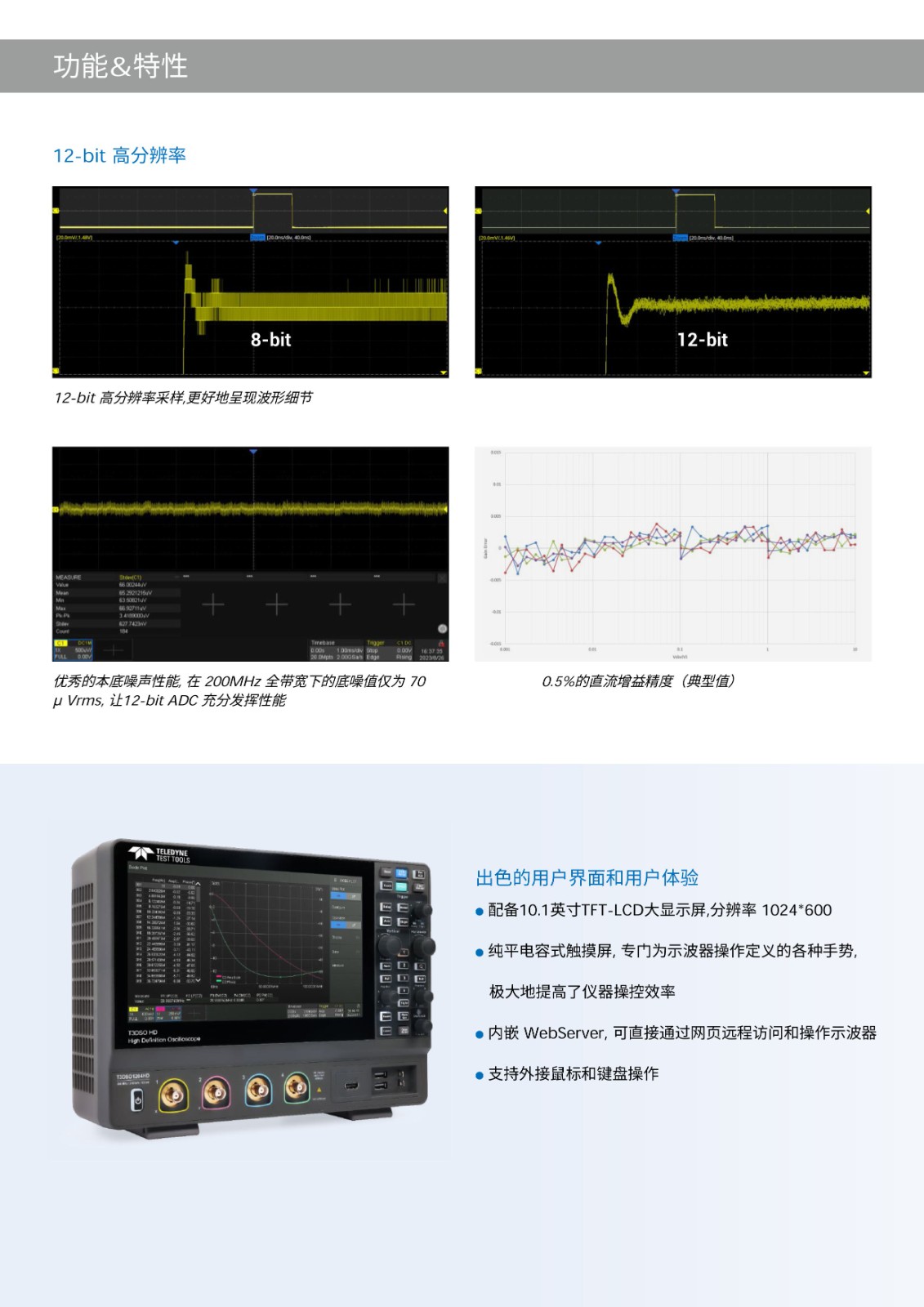

■ 前端噪聲基底為 70 μVrms @ 200 MHz 帶寬，直流增益精度為 0.5 %
■ 4 個模擬通道，帶寬高達 200 MHz

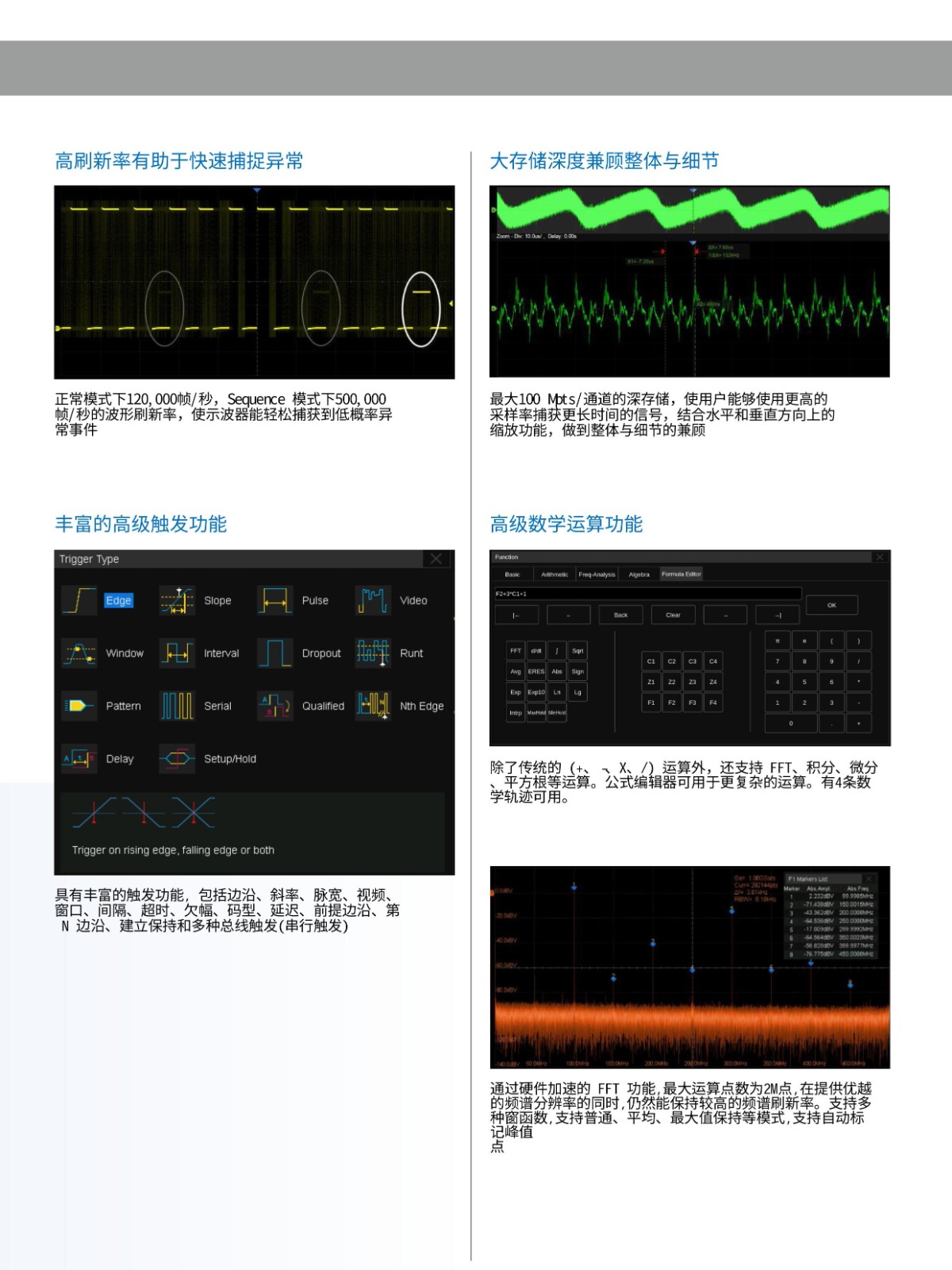

■ 波形捕獲率高達120,000 wfm/s（正常模式），500,000 wfm/s（序列模式）
■ 支持256級亮度等級和色溫顯示模式
■ 高達 100個 Mpts/ch 記錄長度
■ 串行總線觸發和解碼器，標準支持協議 I2C、SPI、UART、CAN、LIN、CAN FD（僅解碼）、FlexRay（僅解碼）。

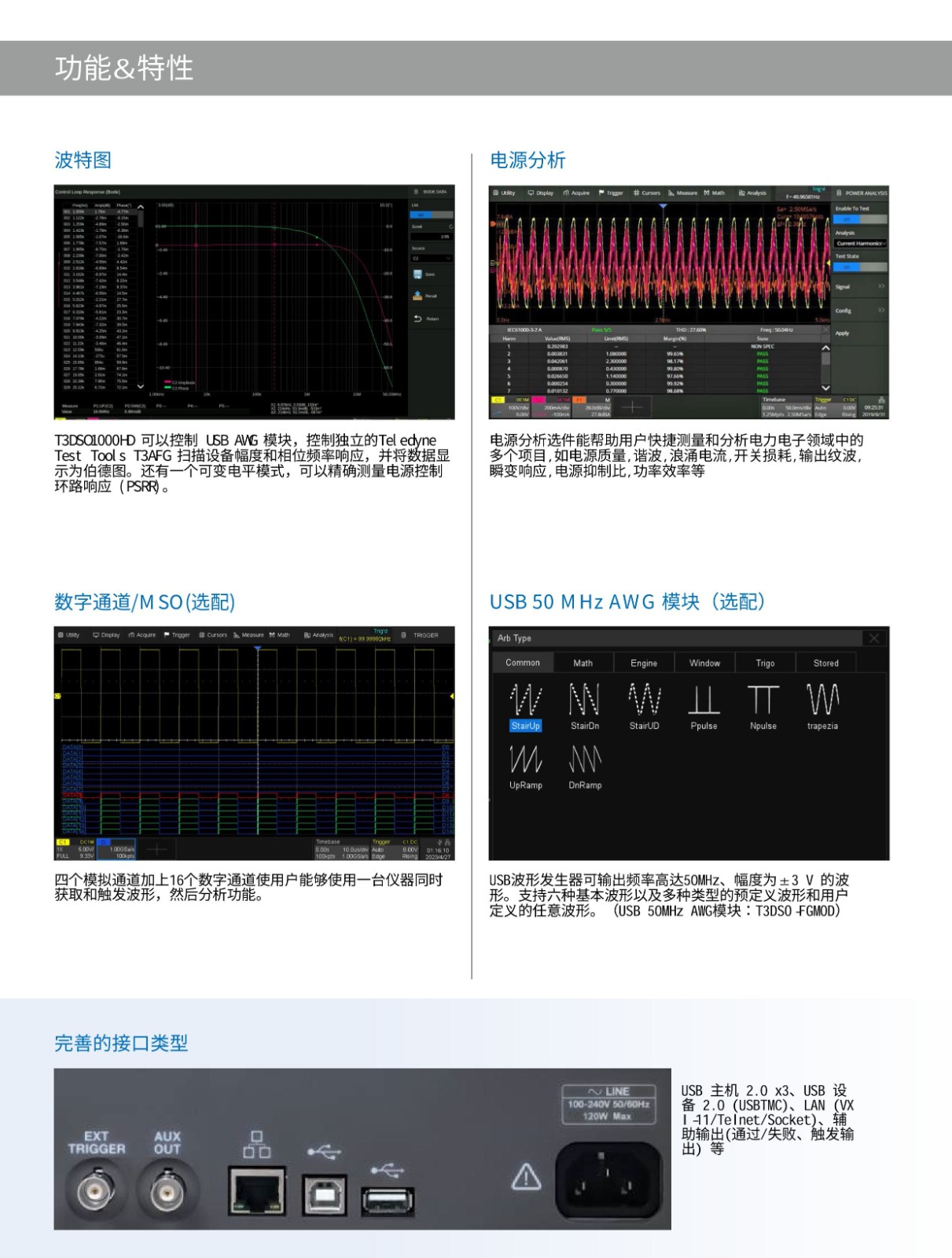

■ 標準功率分析和波特圖功能。
■ MSO – 16 個數字通道（可選）
■ 歷史波形記錄（History）功能，最大記錄波形長度80,000幀

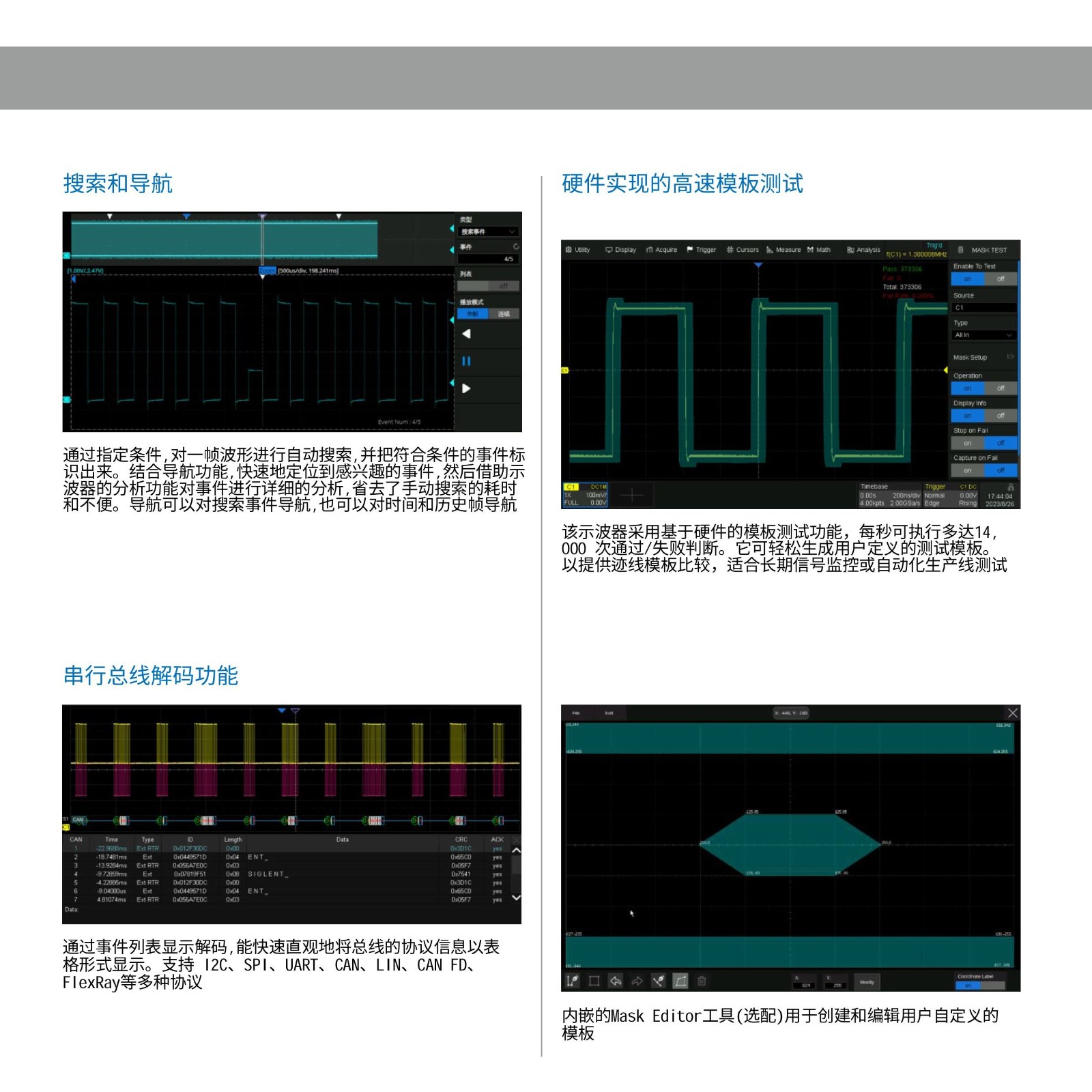

■ 自動測量 50 多個參數，支持直方圖、軌跡、趨勢、門控測量統計以及數學、歷史和參考測量
■ 4 條數學軌跡 (2 Mpts FFT、加、減、乘、除、積分、微分、平方根等）、支持公式編輯器
■ 基于硬件的高速平均值、ERES；基于硬件的高速模板測試功能，帶有用于創建用戶定義模板的模板編輯器工具
■ 內置 50 MHz 波形發生器軟件。需要選配 T3DSO1000-FGMOD-A 硬件激活。
■ 接口包括：USB 主機、USB 設備 (USBTMC)、LAN (VXI-11/Telnet/Socket)、通過/失敗、觸發輸出
■ 內置 Web 服務器支持使用 Web 瀏覽器通過 LAN 端口進行遠程控制。支持 SCPI 遠程控制命令。支持外接鼠標和鍵盤
