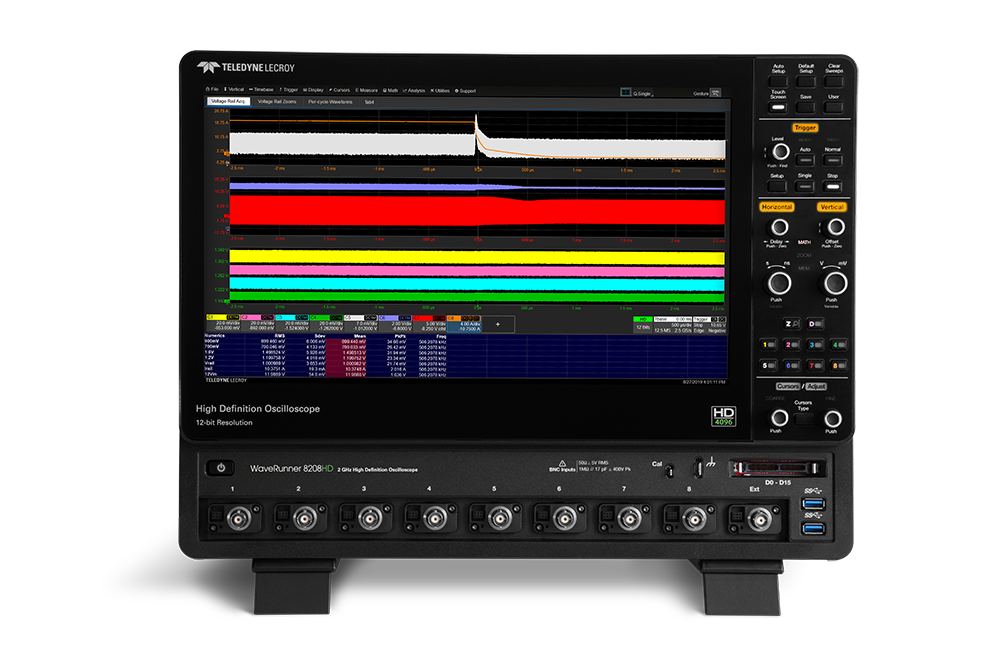

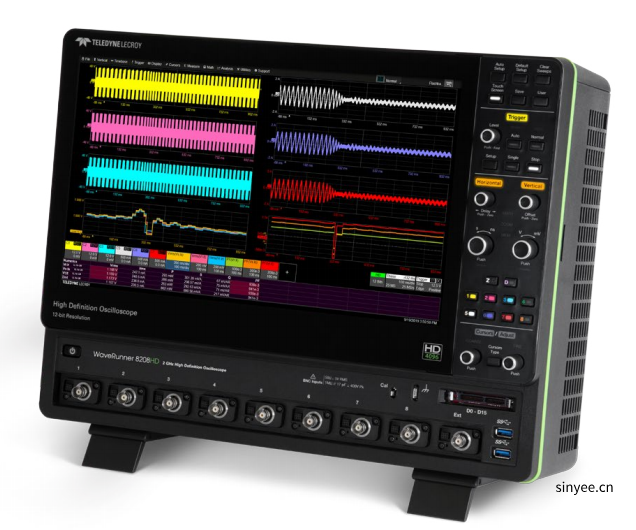

力科WaveRunner 8000HD高精度示波器/MDA8000HD電機驅動分析儀


型號：WaveRunner 8000HD/MDA8000HD


WaveRunner 8000HD是業內唯一的8通道，12位分辨率，2 GHz示波器，采用了力科專利的HD4096高分辨率技術，采用15 6英寸觸摸屏、高通道數以及5 Gpts采集存儲器，是大功率 三相功率轉換、汽車電子、電源




  ◆ 8個模擬輸入通道

◆ 12-bitADC垂直分辨率，始終保持12bit

◆ 350 MHz,500 MHz,1GHz和2GHz帶寬分布

◆ 長存儲-高達5Gpts

◆ 15.6°UHD觸摸顯示屏

◆ 利用示波器同步及時可擴張到16通道

◆ Q-ScapeTM多選項卡顯示結構

◆ 混合信號能力(16通道數字邏輯，1.25 GS/s采樣率)

◆ 串行數據觸發和解碼

◆ 強大的分析能力









						在線咨詢


							服務熱線
							 0755-83248861

































產品描述




主要技術指標
輸入通道
8
帶寬
350 MHz-2 GHz
分辨率
12-bit
最大采樣率
10 GS/s 采樣率
最大內存
5 Gpts
內存
50 Mpts - 5 分

WaveRunner 8000HD系列型號比較
產品帶寬通道數最大存儲器深度采樣率
WaveRunner 8038HD    高精度示波器
350 MHz
8 個輸入通道
5 Gpts（2 通道操作）
10 GS/s
WaveRunner 8058HD     高精度示波器
500 MHz
8 個輸入通道
5 Gpts（2 通道操作）
10 GS/s
WaveRunner 8108HD     高精度示波器
1 GHz
8 個輸入通道
5 Gpts（2 通道操作）
10 GS/s
WaveRunner 8208HD   高精度示波器
2 GHz
8 個輸入通道
5 Gpts（2 通道操作）
10 GS/s
MDA 8038HD    高精度示波器
350 MHz
8 個輸入通道
5 Gpts（2 通道操作）
10 GS/s
MDA 8058HD    高精度示波器
500 MHz
8 個輸入通道
5 Gpts（2 通道操作）
10 GS/s
MDA 8108HD    高精度示波器
1 GHz
8 個輸入通道
5 Gpts（2 通道操作）
10 GS/s
MDA 8208HD    高精度示波器
2 GHz
8 個輸入通道
5 Gpts（2 通道操作）
10 GS/s

主要功能
■  最高分辨率 – 全時 12 位
■  更多通道，靈活性 – 8 個模擬通道和 16 個數字通道
■  最長記憶 – 5 Gpt 記錄，導航簡單 – 毫不妥協
■  使用 OscilloSYNC 在一臺顯示器上查看 16 個通道
■  強大、深入的工具箱支持并簡化復雜的分析
■  帶有一鍵式用戶界面的 MAUI實現直觀高效的操作
■  區域觸發 – 復雜信號的簡單觸發

WaveRunner 8000HD系列與MDA8000HD系列差異
1. 核心功能定位
  • WaveRunner 8000HD：通用型高分辨率示波器，適合多種應用場景
  • MDA 8000HD：專用電機驅動分析儀，專注于電機控制系統的電氣和機械參數分析
2. 預安裝軟件差異
WaveRunner 8000HDMDA 8000HD (額外 / 增強功能)
基礎示波器功能三相功率分析軟件(標配)
串行總線分析 動態功率分析(捕獲數千功率周期)
一般測量工具完整測試覆蓋(控制系統 + 功率部分 + 電機)
基礎數學運算機械接口(支持 9 種速度、4 種角度、5 種扭矩傳感器)
波形分析工具諧波計算(THD 分析、諧波階次表)

矢量顯示(三相電壓 / 電流矢量可視化)

波形變換(Clarke/Park 變換，αβγ/dq0)

HD4096 – 12 位始終，16 x 更接近完美
Teledyne LeCroy 高清 12-bit 示波器使用獨特的 HD4096 技術提供卓越且不折不扣的測量性能。 HD4096 技術在全帶寬下提供更高的分辨率和更低的噪聲——始終為 12 位，毫不妥協。


更多渠道，更靈活
這個 WaveRunner 8000HD 8 通道示波器是唯一提供 8 個模擬通道和 16 個數字通道的示波器，允許兩個 8 通道系統同步，并且不會因為使用數字通道而受到懲罰。 其他示波器要求您用寶貴的模擬通道換取數字輸入。

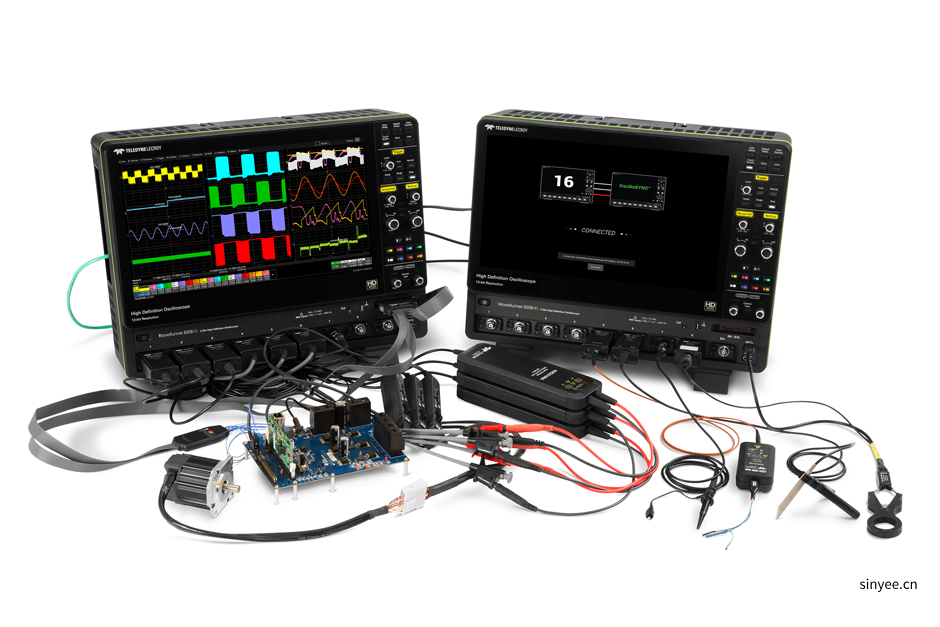

16 個通道，OscilloSYNC
使用 OscilloSYNC 技術在單個顯示器上查看和控制 16 個模擬通道——就像擁有一個 16 通道采集系統一樣。 只需四個簡單的步驟即可輕松設置。

更長的存儲，簡單的導引
具有高達 5 Gpts 的采集內存， WaveRunner 8000HD 8通道， 12-bit 示波器捕獲很長一段時間，但保持高采樣率以查看更小的細節。 WaveRunner 8000HD 可以以 500GS/s 的全采樣率采集 10 毫秒的數據 - 并且始終具有 12 位分辨率。

三相電源轉換測試
WaveRunner 8000HD 8通道， 12-bit 示波器提供 8 個模擬通道（16 個帶 OscilloSYNC）、三相功率分析軟件和用于逆變器分段、電力系統和控制測試的高性能探頭。

汽車電子測試
WaveRunner 8000HD 8通道， 12-bit 示波器結合了高通道數、長內存和范圍廣泛的驗證和調試軟件，可以更好地滿足汽車行業的特定測試需求。
電源完整性和電源排序測試
WaveRunner 8000HD 8通道， 12-bit 示波器的高分辨率、長內存和高通道數讓您可以驗證和調試電源、傳輸和消耗的所有方面 - 完全有信心。

深度嵌入式計算系統測試
WaveRunner 8000HD 8通道， 12-bit 示波器以更高分辨率獲取更長的記錄，以進行更全面的深度嵌入式計算系統分析（模擬、數字、串行數據和傳感器）。
