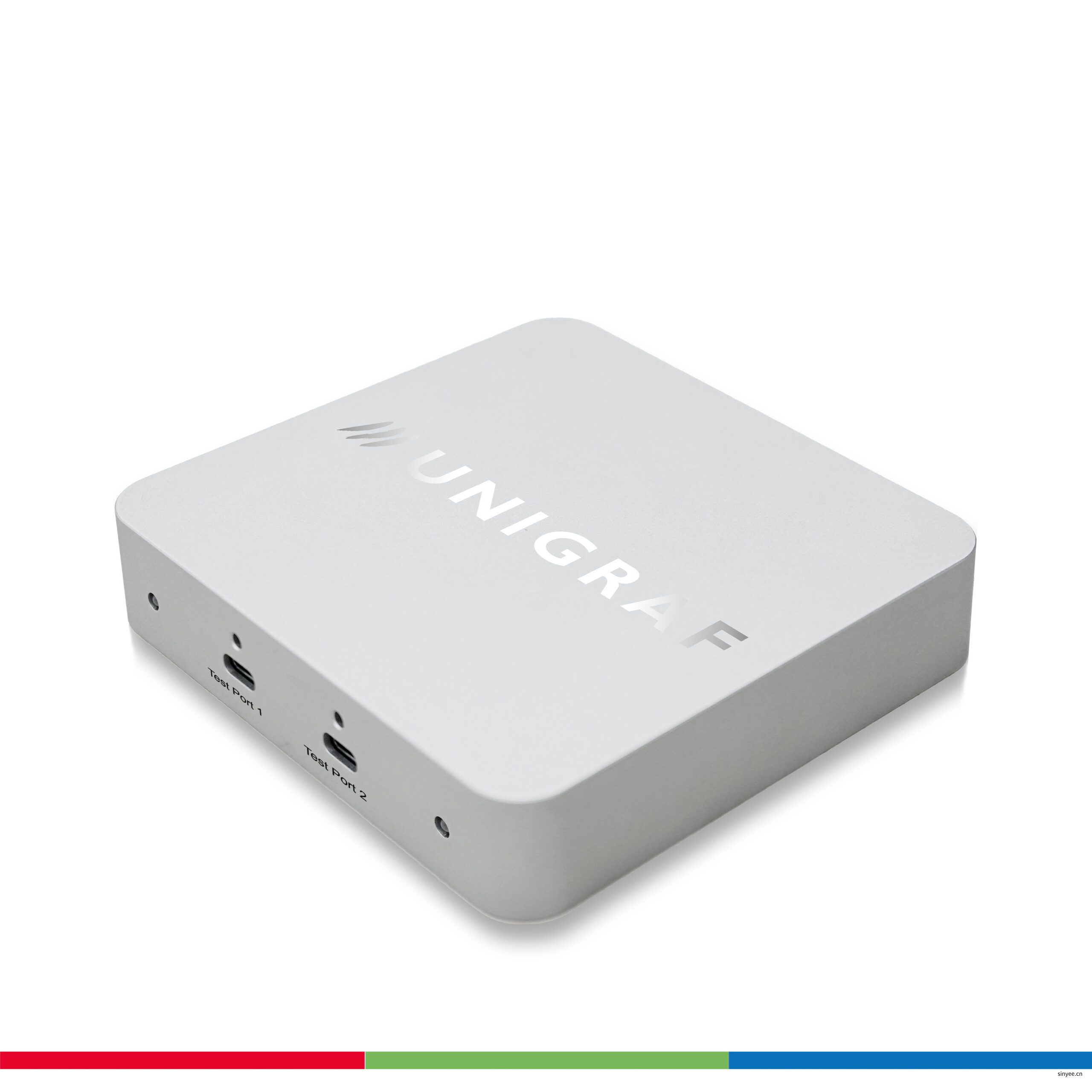

Unigraf USB-C自動化測試儀UTC-274

USB-C 自動化測試工具

UTC-274 是一款用于生產線和研發環境中測試 USB-C 產品的自動化測試工具。 UTC-274 具有多功能和可靠的方式來測試 USB-C 接口的連接器引腳。 UTC-274 附帶一個軟件開發套件（SDK），其中包含一組自動測試腳本示例，同時支持 Python 腳本編寫。

UTC-274的測試范圍包括：

?支持 4K@60Hz 及 8K@30Hz 影像分析 (4:2:0)

?DisplayPort Alternate Mode

?Power Delivery 3.1

?USB 2.0 和 USB 3.2

?USB4 mode 檢查

?EPR 測試功能

產品特色
?測試 DP Alt Mode、Power Delivery 和 USB 速度
?擁有 2 個 USB-C 測試端口，可使用單個測試儀器測試 2 個 DUT 或一個 DUT上 的 2 個端口
?DP Reference Sink 支持高達 4K@60Hz 和 8K@30Hz (4:2:0)
?內置 Power Delivery 功能，可做為受電端 (15W) 和供電端 (65W) 對待測物進行測試
?支持 USB 2.0、USB 3.2 (5Gbps/10Gbps)
?僅需單次插入即可測試 USB-C 連接器雙面的引腳焊接和產品組裝質量
?易于使用的 API，可以輕松地將自動化測試集成至測試系統中
?USB-C? 的自動化測試
?支持 EPR 功能測試，最高可對 Source 和 Sink 進行高達 240W 的功能測試
?USB4 mode 功能檢查

獨特的電氣測試
UTC-274 的電氣測試只需通過單次電纜插入即可驗證整個 USB-C 連接器。通過電氣測試，您可以確保待測器件（DUT）中的元件功能正常，以及組件的焊接和組裝是正確無誤的。

DUT 作為主控端
支持下行端口 DFP（Downstream Facing Port）功能的待測物（DUT）可以通過 SDK 直接控制 UTC-274，省去了在生產線上使用 PC 控制的需要和成本。UTC-274 SDK 支持 Windows、Linux 和MacOS 操作系統。

DisplayPort Alternate Mode 測試
UTC-274 支持DisplayPort 1.4 Reference Sink，可以測試輸入影像分辨率、刷新率（Hz）、像素時鐘（MHz）和 DP 鏈路訓練狀態，以確保待測物（DUT）的影像輸出符合預期規格。

Power Delivery 和 EPR 測試
UTC-274 支持 PD 3.1 協議，作為供電端時能夠提供最大 65W （20V/3.25A）的功率輸出，并在作為受電端時能夠請求最大 15W （5V/3A）的負載。UTC-274 還支持最新的 PD 3.1 EPR（Extended Power Range）功能，可通過外接 EPU（External Power Unit）測試最大240W（48V/5A）功率的PD測試。

USB 速度測試
UTC-274 支援做為上行端口 UFP（Upstream Facing Port）的角色，內置 USB 2.0 和 USB 3.2 Gen 1（5Gbps）存儲功能，還支持通過連接外部 USB 存儲設備來測試 USB 3.2 Gen 2（10Gbps）功能。透過 UTC-274 SDK，用戶可以測試 USB 數據讀寫速度（MB/s）。
