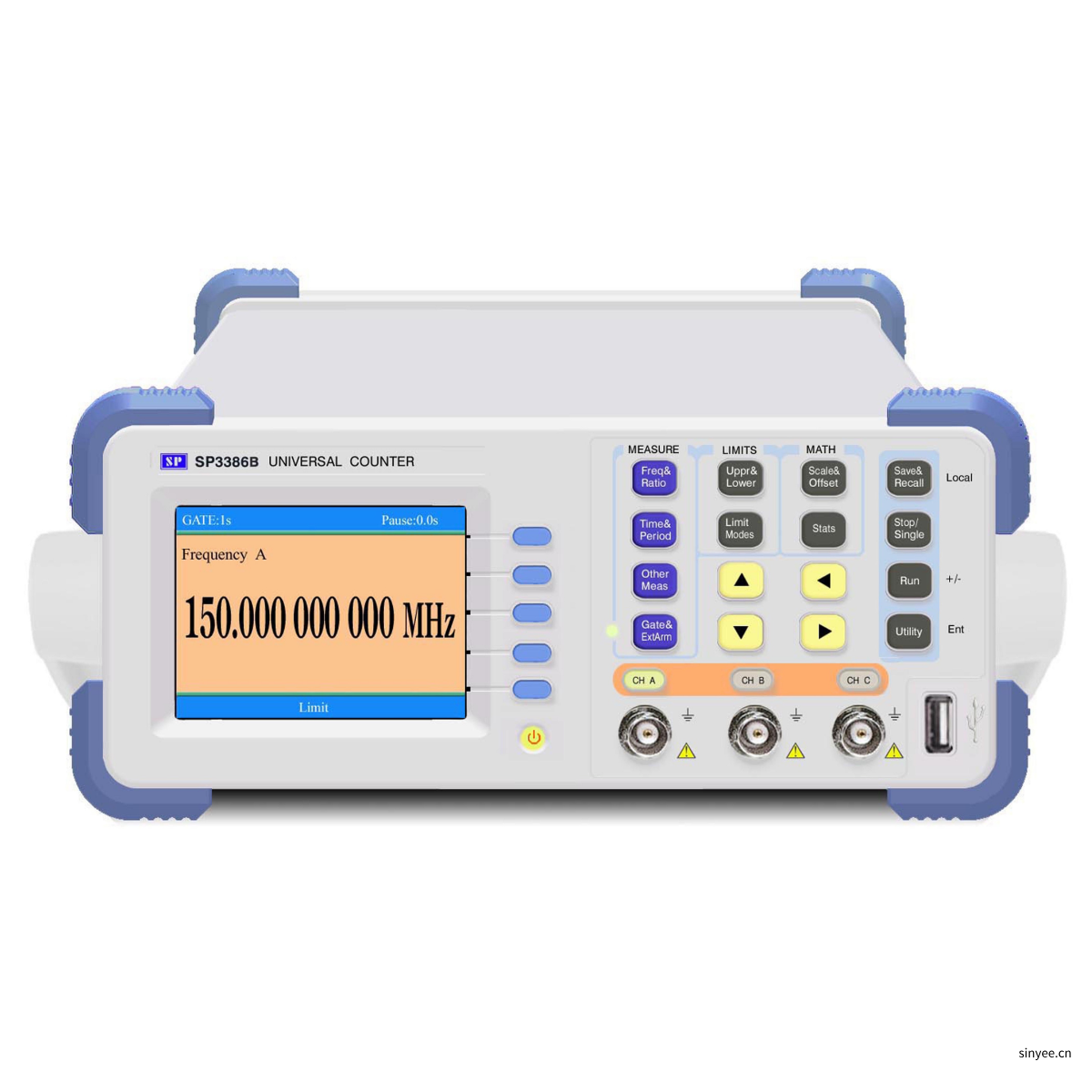

SP3386B通用計數器0.14mHz~150MHz/1.5GHz/2.5GHz/3GHz/6GHz/9GHz


型號：SP3386B


SP3386B 高精度通用計數器，以硬核參數定義專業測量！測頻覆蓋0 14mHz～150MHz，高頻可擴展至1 5GHz 500MHz 9GHz多檔位，頻率分辨率 9 位   秒，精準還原信號細節。






































產品描述




SP3386B系列高精度通用計數器是以高性能的 AVR 單片機為核心，進行功能控制、測量時序控制、數據處理和結果顯示。采用倒數計數技術，實現全范圍內的等精度測量。QVGA彩色液晶顯示屏，讀數清晰，使用壽命長。
機內鐘頻為 150MHz 。該機性能穩定，功能齊全，測量范圍寬，靈敏度高，動態范圍大，精度高，體積小，使用方便可靠。在工業生產、科研計量等領域有著廣泛的用途，是傳統電子計數器理想的更新?lián)Q代產品。

特點：
■  采用高性能 AVR 單片機、大規模集成電路和 CPLD 器件，儀器可靠性高
■  能夠測量單次時間間隔和單次脈沖寬度
■  頻率測量具有極限運算功能、數理統計運算功能
■  頻率測量具有多次平均、最大值、最小值、最大偏差、單次絕對偏差、單次相對偏差（ PPM ）、標準偏差、阿侖方差統計運算功能
■  時間間隔、脈寬、相位、占空比的測量具有固定閘門內的多次平均測量功能，能大大提高測量精度
■  計數測量具有固定閘門內計數功能和手動操作計數功能
■  計數器當前參數自動存儲，關機不丟失
■  計數器可存儲 9 個測量狀態
■  RS232 通用串行接口和 Centronics 標準打印機接口為標準配置
■  計數器配有 RS232 通用串行接口的軟面板應用程序，能夠用計算機直觀進行測量控制和測量結果顯示
■  選配IEEE-488通用程控制接口
■  儀器采用 QVGA彩色液晶顯示，造型美觀；體積小，操作舒適

技術指標：
名稱技術指標
型號SP3386BSP3386B-05SP3386B-15SP3386B-25SP3386B-30SP3386B-60SP3386B-90
頻率范圍通道 1  0.14mHz～150MHz
通道 2U100MHz～1.5GHz   （90 型）
通道 3
100MHz～500MHz （05 型）
100MHz～1.5GHz  （15 型）
100MHz～2.5GHz  （25 型）
100MHz～3GHz    （30 型）
100MHz～6GHz    （60 型）
1.5GMHz～9GHz   （90 型）
功能測頻、測周、測時、測頻率比、測單次、計數（包含固定閘門內計數功能）、脈寬、占空比、測相位、測時多次平均、脈寬多次平均、占空比多次平均、頻率測量9種統計運算功能
動態范圍30mVrms～1.5Vrms 正弦波  （0.14mHz～100MHz）
測量精度± 7 × 10-9 / 閘門
測頻分辨率9 位 / 秒
測周范圍7ns～7000s
測時范圍20ns～7000s
相位測量輸入信號頻率范圍1Hz～10kHz
輸入信號幅度≥2Vp-p
測量范圍1～359 °
顯示最低有效位（LSD）0.1 °
測量誤差± 3°± 信號噪聲引起的誤差
脈沖寬度測量≥ 20ns/40ns ，周期 <100s
占空比測量1～99% ，周期 <100s
計數測量1 × 1012
耦合方式通道 channel A 、 B      AC ／ DC
通道 channel C              AC
輸入阻抗1M Ω／ 45pF 或 50 Ω
時基5MHz 恒溫晶振   日老化率： 1 × 10-8（標配）穩定度：±1 × 10-7
外形尺寸265mm × 104mm × 375mm  ( W×H×D )
重量3kg
