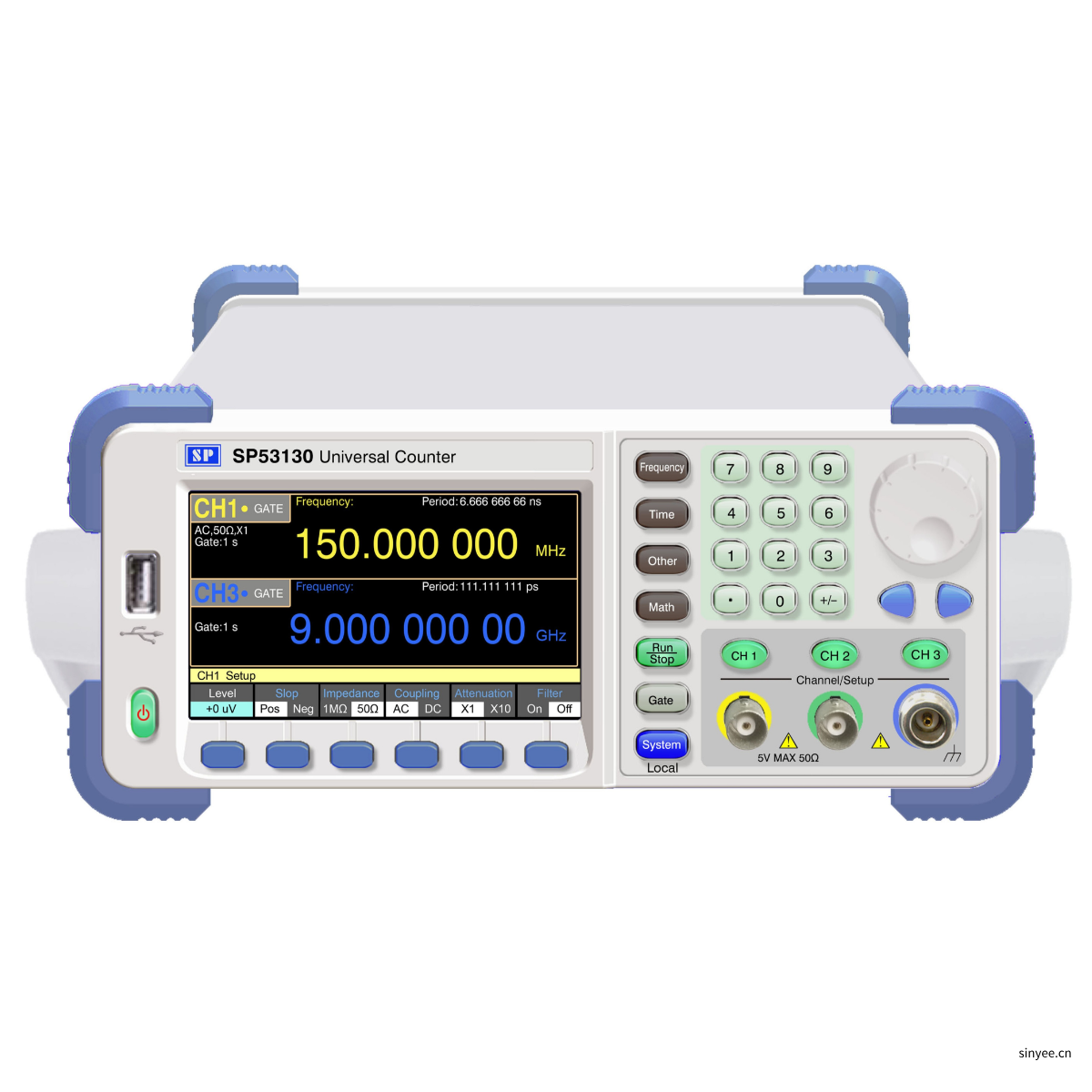

國產SP53130通用計數器0.14mHz~150MHz/500MHz/1.5GHz/2.5GHz/3GHz/6GHz/9GHz


型號：SP53130


SP53130 高精度通用計數器搭載 9 位雙路計數架構，測頻覆蓋0 14mHz~150MHz 500MHz 至 9GHz寬域量程，頻率分辨率達10 位   秒，單次時間間隔分辨率高達100ps，可精準捕捉信號細節










						在線咨詢


							服務熱線
							 0755-83248861

































產品描述




SP53130系列通用計數器是我一款高精度測頻測時儀器，且可雙通道同時進行頻率測量、周期測量和計數。它們以高性能的單片機為核心，進行功能控制、測量時序控制、數據處理和結果顯示。采用倒數計數技術，實現全范圍內的高精度測量。除了具有頻率、周期、時間間隔、脈寬、占空比、相位、計數等測量功能外，還有多次平均、最大值、最小值、標準偏差、阿侖方差和標定函數的測量運算功能。儀器帶有外觸發外閘門功能，計數功能時外閘門可以設置閘門起止沿為相同或相反。該機性能穩定，功能齊全，測量范圍寬，靈敏度高，動態范圍大，精度高，體積小，使用方便可靠。在工業生產、科研計量等領域有著廣泛的用途，是傳統電子計數器理想的更新?lián)Q代產品。

特點：
■  采用150MHz鐘頻，測頻分辨率每秒9位，測時分辨率7ns。
■  可以對兩個通道的信號同時進行頻率、周期測量或計數。
■  可對一路信號進行無間隔測量。
■  采用高性能單片機、大規模集成電路和CPLD器件，儀器可靠性高。
■  通道3頻率測量最高可達9GHz。
■  能夠測量單次時間間隔和單次脈沖寬度。
■  具有限制檢查功能。
■  具有數學運算功能。
■  具有多次平均、最大值、最小值、標準偏差、阿侖方差和5種標定函數統計運算功能。
■  計數測量具有固定閘門內計數功能和手動操作計數功能。
■  計數器可存儲10個測量狀態。
■  標配RS232通用串行接口、USB DEVICE接口和LAN接口。
■  標配USB Host接口，可以將測量數據直接寫入U(xiǎn)盤。
■  選配Centronics標準打印機接口。
■  選配IEEE488（GPIB）通用程控接口。
■  4.3英寸彩色TFT LCD顯示屏，界面友好直觀，支持中英文界面。

技術指標
名稱技術指標
輸入特性
型號SP531300.14mHz～150MHz
SP53130-Ⅰ0.14mHz～500MHz
SP53130-Ⅱ0.14mHz～1.5GHz
SP53130-Ⅲ0.14mHz～2.5GHz
SP53130-Ⅳ0.14mHz～3GHz
SP53130-Ⅴ0.14mHz～6GHz
SP53130-Ⅵ0.14mHz～9GHz
通道1、2頻率范圍0.14mHz～150MHz（1kHz以下DC耦合）
動態范圍
30mVrms～1.5Vrms正弦波 （0.14mHz~100MHz）
50mVrms～1Vrms正弦波 （100MHz~150MHz）
100mVp-p～4.5Vp-p脈沖波 （0.14mHz~100MHz）
150mVp-p～2Vp-p脈沖波 （100MHz~150MHz）
輸入阻抗1MΩ∥45pF或50Ω
耦合方式AC或DC
觸發方式上升沿或下降沿
輸入衰減×1或×10
低通濾波器截止頻率約100kHz
觸發電平-5V～+5V任意設定
串?dāng)_不小于500mVrms
抗燒毀電平5Vrms
通道2U（選件Ⅴ或Ⅵ）頻率范圍100MHz～1.5GHz
動態范圍30mVrms～1.5Vrms正弦波
輸入阻抗50Ω
耦合方式AC
通道3（選件Ⅰ～Ⅵ）頻率范圍選件Ⅰ100MHz～500MHz
選件Ⅱ100MHz～1.5GHz
選件Ⅲ100MHz～2.5GHz
選件Ⅵ100MHz～3GHz
動態范圍30mVrms～1.5Vrms正弦波
輸入阻抗50Ω
耦合方式AC
通道3（選件Ⅴ）頻率范圍150MHz～6GHz
功率范圍和靈敏度
-17dBm～+13dBm（150MHz～500MHz）
-25dBm～+13dBm（500MHz～6GHz）
損壞電平+20dBm
輸入阻抗50Ω
耦合方式AC
通道3（選件Ⅳ）頻率范圍150MHz～9GHz
功率范圍和靈敏度
-25dBm～+7dBm（1.5GHz～2GHz）
-25dBm～+13dBm（2GHz～6GHz）
-20dBm～+13dBm（6GHz～9GHz）
損壞電平+25dBm
輸入阻抗50Ω
耦合方式AC
駐波比＜2.5:1
外觸發輸入信號輸入范圍TTL電平
脈沖寬度＞50ns
外閘門信號正脈沖（頻率、周期測量）
外觸發信號上升沿（時間測量）
時  基
內部晶體振蕩器標稱頻率10MHz
日老化率
1×10-8/日 0.01ppm（標配）
5×10-9/日 5ppb（選件Ⅶ）
3×10-9/日3ppb（選件Ⅷ）
準確度±1×10-7
時基輸入頻率5/10MHz
幅度≥1Vp-p
時基輸出頻率10MHz
幅度≥1Vp-p
測量指標
頻率/周期測量有效位8 位/秒
閘門時間10μs、100μs、1ms、10ms、100ms、300ms、1s、10s、100s、1000s、外閘門可選，無間隔測量時閘門最小為100ms
時間間隔測量測量范圍20ns～7000s
顯示最低有效位7ns
觸發信號內部自動觸發或外觸發
系統誤差±7ns
頻率比測量
有效位9 位/秒
脈沖寬度測量測量范圍≥20ns，周期＜100s
顯示最低有效位7ns
觸發信號內部自動觸發或外觸發
系統誤差±7ns
相位測量輸入信號頻率范圍1Hz～10kHz
輸入信號幅度≥2Vp-p
測量范圍1o～359o
顯示最低有效位0.1o
測量誤差±3o±信號噪聲引起的誤差
占空比測量測量范圍1～99% （脈沖寬度≥20ns，周期＜100s）
顯示最低有效位0.1%
觸發信號內部自動觸發或外觸發
計數測量測量范圍0～1×1019
測量準確度±一個計數
閘門時間AUTO、10μs、100μs、1ms、10ms、100ms、300ms、1s、10s、100s、1000s、外閘門可選
其它特性
接口
標配：USB(Device,Host支持U盤讀寫)、RS232、LAN
選配：打印口、GPIB
電源電壓AC 198~242V，47Hz~53Hz
機械尺寸260mm寬× 105mm高 ×290mm深
